双闸板陶瓷闸阀 | 高温陶瓷闸阀 | 抗冲刷闸阀​

一、双闸板陶瓷闸阀的技术特点

双闸板陶瓷闸阀是现代工业阀门领域的一款应用于在电力、矿山、化工等行业的耐磨阀门，具有良好的耐磨性、耐腐蚀性和长寿命特性。

1. 耐磨陶瓷材料应用

• 密封面采用硬质合金或增韧结构陶瓷，硬度可达60-70HRC
• 化学稳定性高，次于金刚石(HRA88以上)
• 耐磨面积提高，使用寿命延长

2. 双闸板结构

• 采用双闸板同步机构，可实现双面密封或单侧密封
• 单侧阀板开孔技术，利于大颗粒物料输送
• 同步运动精度高，确保密封稳定性

3. 性能参数

二、结构与工作原理

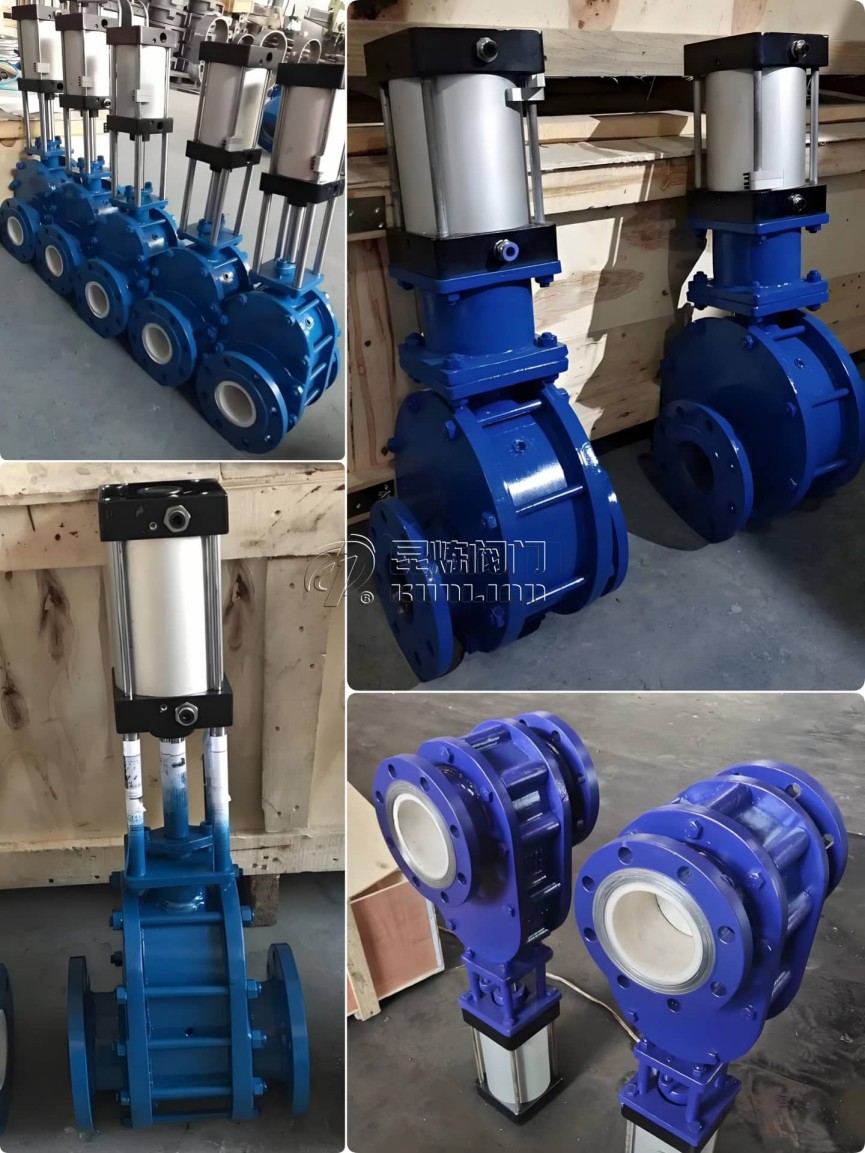

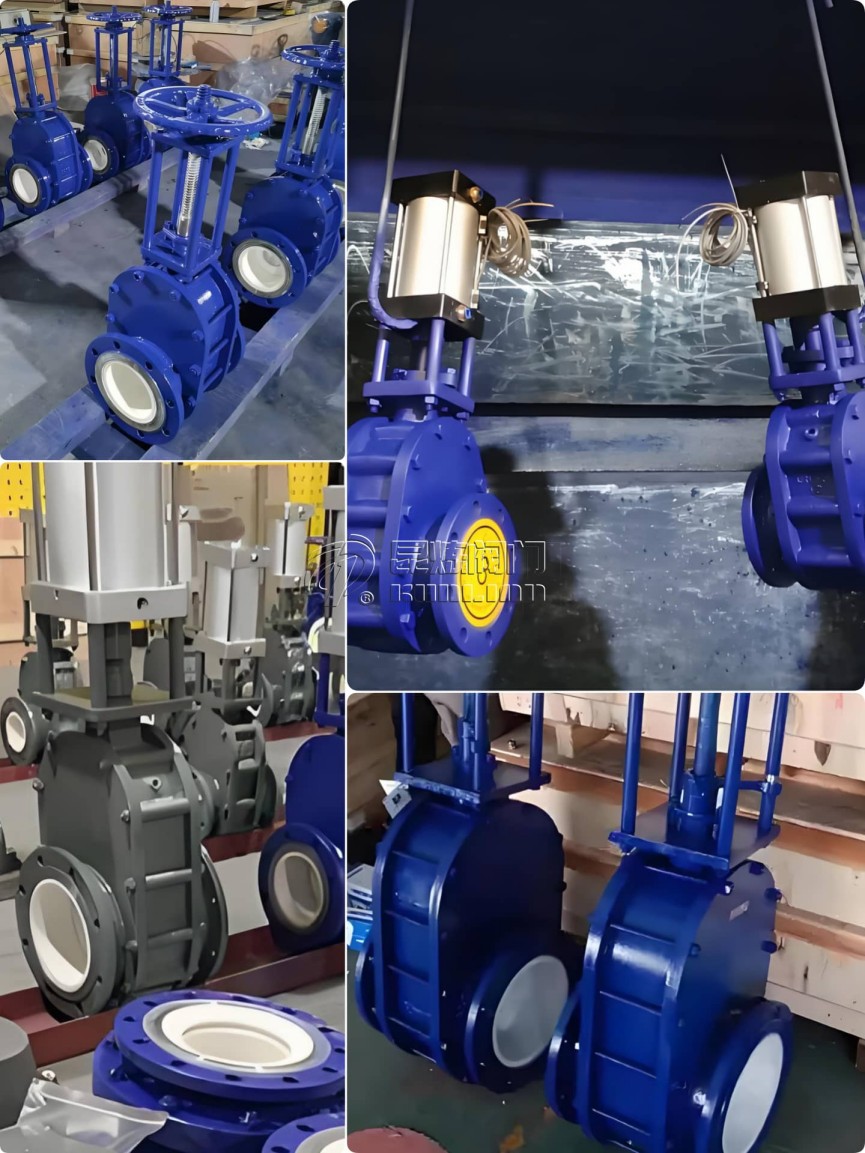

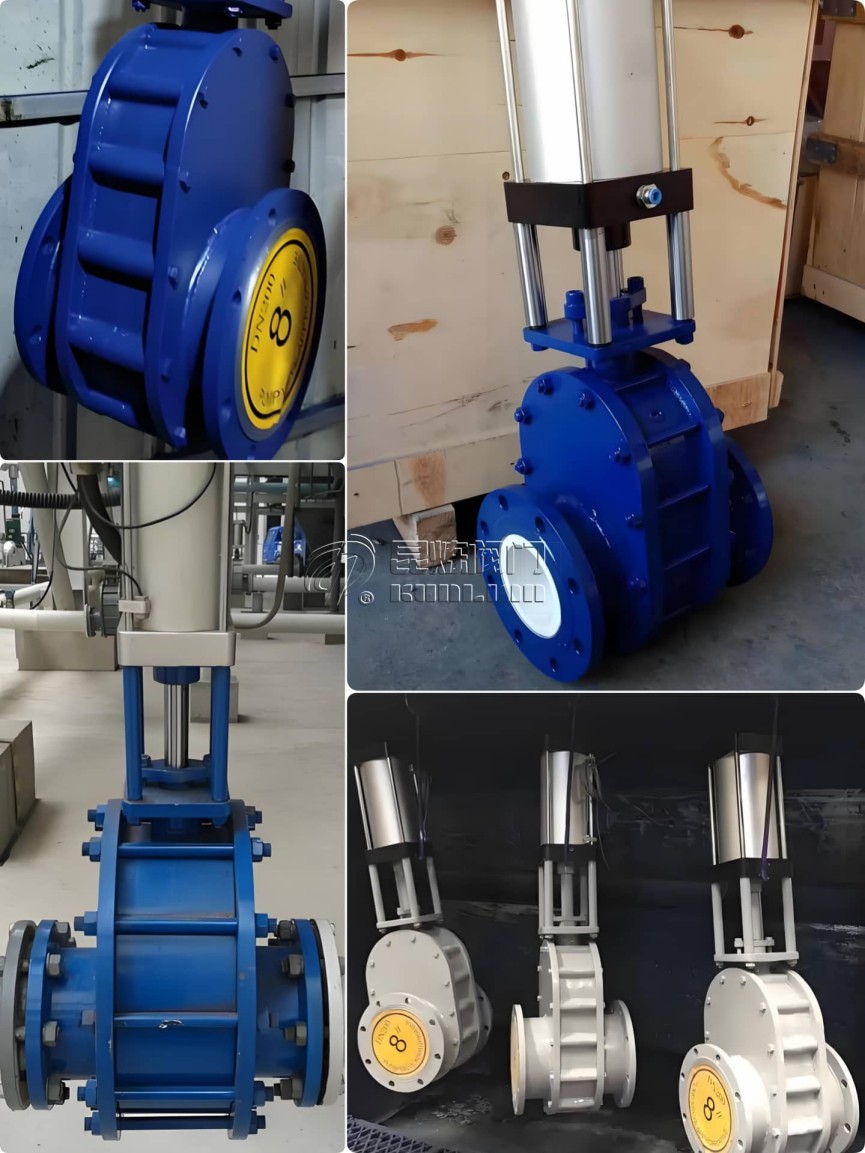

双闸板陶瓷闸阀主要由阀体、陶瓷闸板、阀杆、气动执行机构和密封组件构成：

1. 阀体结构

• 中间体采用WCB铸钢件及无缝钢管焊接
• 全流通设计，无阻挡物，设有吹堵装置
• 可任意角度安装，结构紧凑

2. 陶瓷闸板

• 采用氧化铝或氧化锆陶瓷材料
• 陶瓷-金属复合结构，兼具强度与耐磨性
• 特殊表面处理工艺，降低摩擦系数

3. 气动执行机构

• 采用活塞式或薄膜式执行器
• 配备定位器和阀位反馈，实现精确控制
• 气动负荷小，操作力矩优化

三、主要应用领域

双闸板陶瓷闸阀适用于高磨损、强腐蚀性介质的工况：

1. 电力行业

• 电厂干灰系统
• 仓泵出料输送
• 除灰系统管道

2. 矿山与冶金

• 干矿粉状物料输送
• 选矿厂物料分选系统
• 高硬度颗粒介质控制

3. 化工与建材

• 水泥行业干粉料输送
• 造纸行业浆料控制
• 腐蚀性介质管道系统

4. 食品加工

• 面粉输送管道
• 高卫生要求工况

四、选型与使用注意事项

1. 选型关键因素

• 介质特性：颗粒大小、硬度、腐蚀性
• 工作参数：压力、温度、流量
• 安装环境：空间限制、安装角度

2. 安装维护要点

• 安装前检查法兰密封面完好性
• 保持阀杆垂直度(偏差<1°)
• 定期润滑运动部件，检查密封性能

3. 常见故障处理

• 泄漏：检查陶瓷密封面磨损情况
• 卡涩：清洁阀腔，检查导向部件
• 动作缓慢：检查气源压力及管路

五、市场主流产品与技术发展

1. 产品规格

• 公称通径：DN40-DN400全系列
• 连接方式：法兰式、对夹式
• 执行标准：API 600、ISO 10434等

2. 技术发展趋势

• 智能化：集成传感器和通信功能
• 模块化：标准化接口设计
• 材料创新：新型耐腐蚀陶瓷
