Z643TC气动单闸板陶瓷闸阀

Z643TC气动单闸板陶瓷闸阀介绍

介绍 Introduce

概述

Z643TC气动单闸板陶瓷闸阀密封副采用耐磨增韧结构陶瓷，耐磨性大于硬质合金，因流体接触部件为陶瓷部件，具有耐磨损、耐耐冲蚀性能。

特点说明

• 气动单闸板陶瓷闸阀用于电厂干灰系统仓泵进料阀，可用于高硬度的颗粒介质，也可用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的管道上作启闭之用。公称压力1.0MPa，适应温度≤150℃。
• 气动单闸板陶瓷闸阀密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度高。具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
• 气动单闸板陶瓷闸阀料口全流通无阻挡物，有压缩空气自动吹堵装置，卡灰、积灰现象少。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	5	销轴	GB/T 882
2	阀座	A105+工程陶瓷	6	阀杆	Q235+镀铬
3	阀板	合金钢+工程陶瓷	7	气动装置	组合件

应用规范 Application Specifications

标准

• 设计及制造：JB/T 8691
• 结构长度、法兰尺寸：厂标
• 检验与试验：GB/T JB/T 8691
• 材料：碳钢 GB/T 12229
• 标志：GB/T 12220

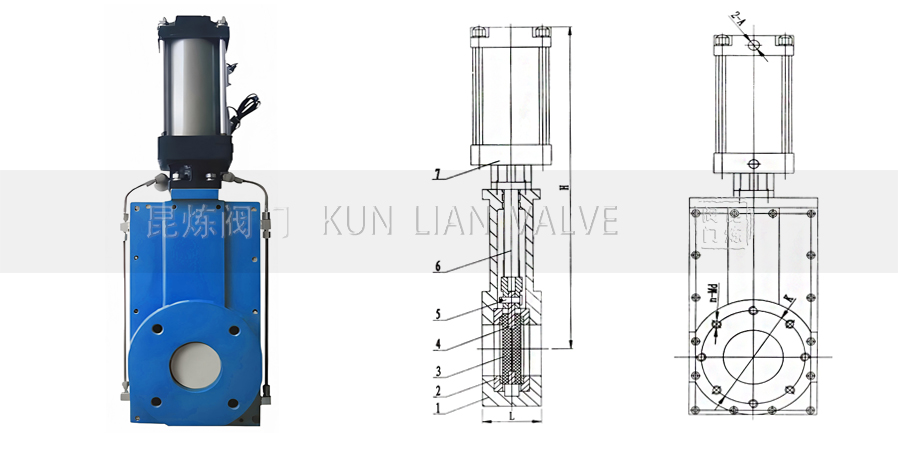

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	K	H	n-Md	气缸进气孔2-A
50	1.0	100	125	320	4-M16	2-G1/4
65		100	145	345	4-M16	2-G1/4
80		100	160	380	8-M16	2-G1/4
100		100	180	440	8-M16	2-G1/4
125		100	210	465	8-M16	2-G1/4
150		100	240	620	8-M20	2-G1/4
200		100	295	650	8-M20	2-G1/4

获取Z643TC-气动单闸板陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

Z643TC-气动单闸板陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
