PZ273TC电液动对夹陶瓷闸阀

PZ273TC电液动对夹陶瓷闸阀介绍

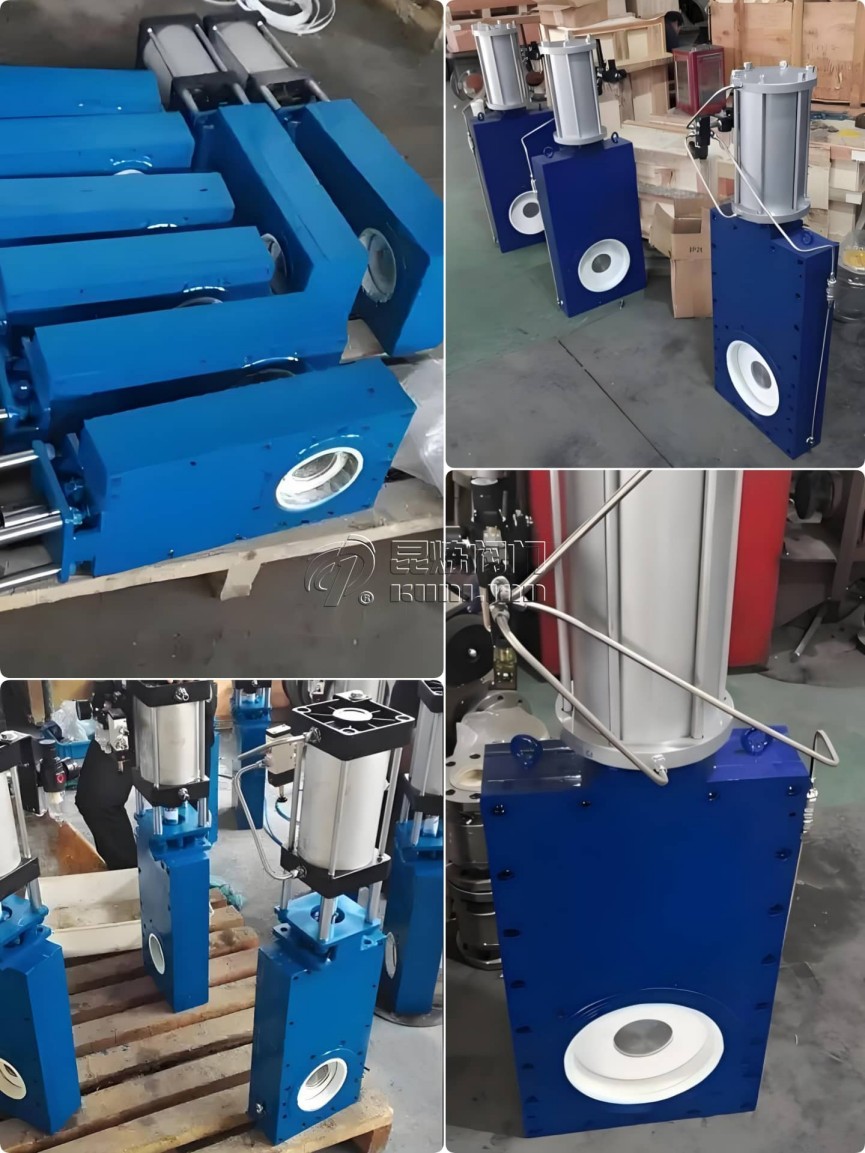

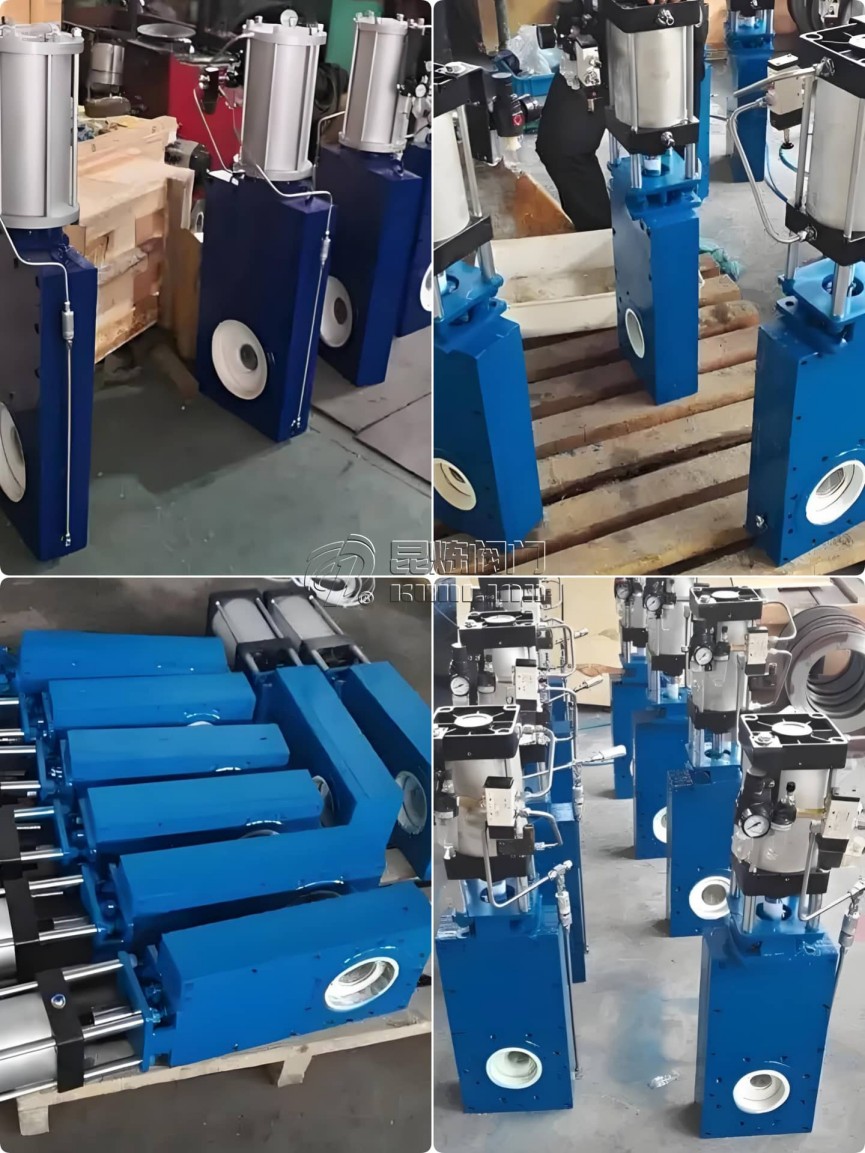

介绍 Introduce

概述

PZ273TC电液动对夹陶瓷闸阀密封面为陶瓷圈，亦称陶瓷平行双闸板闸阀、干灰阀，其适用含硬质颗粒物的流体工况，闸板开关方向与管路垂直。通过设置在阀盖内侧的陶瓷轨道条以及设置在三通阀芯内的助力弹簧，能够使左、右闸板紧贴在陶瓷轨道条上运动时，不产生泄漏，从而保证阀体的正常运行。

作用

电液动对夹陶瓷闸阀主要用于干粉物料的进、放料及输送管道上，作截止和接通流体使用，做仓泵出料阀、排堵阀，也可用作管路切换阀和灰库卸灰阀，具有密封性能好、启动负荷小、卡灰及积灰现象少、耐磨性好、使用寿命长的特点。

结构特点 Structural Characteristics

• 1、阀板、阀座均采用增韧工程陶瓷制造，耐冲刷、耐磨损性能好；
• 2、两闸板之间设置有弹簧，以弹簧双向柔性预紧压力来实现自紧式密封，具有低压双向密封，启闭过程无卡塞及积灰现象的性能；
• 3、阀门启闭过程中，阀板子旋转与阀座均匀磨合，密封性能持久耐用；
• 4、处于干粉介质中的密封面在频繁启闭过程中磨损均匀，关闭密封性能好，使用寿命长；
• 5、阀体对通道采用偏心设计，在阀板开启排泄物料时会产生物料涡流，物料涡流会清扫阀体内腔的卡塞物料，另设计有吹灰口，以便于通过外接气源来辅助清除阀门内的积灰及检修阀门的使用；
• 6、只做全开/全关（不能做调节/节流）；
• 7、适用纤维纸浆、颗粒污水、煤浆、干灰、渣水混合物。

应用范围 Application Scope

行业运用

• 1、电厂除灰—干除灰系统；
• 2、选矿厂—干矿粉状物料的选择、输送；
• 3、水泥行业—干粉料输送、放料；
• 4、面粉厂—面粉输送管道。
• 5、其它粉末或微小固体颗粒等高磨损介质的输送。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	7	阀杆	Q235+镀铬
2	阀板	304+工程陶瓷	8	支柱	Q235
3	阀座	35	9	垫圈	10
4	调节螺钉	工程陶瓷	10	螺母	25
5	填料	PTFE	11	驱动装置	组合件
6	填料压盖	WCB	12

应用规范 Application Specifications

标准

• 设计与制造：JB/T 8691
• 结构长度：GB/T15188.2
• 法兰尺寸：GB/T9113.1
• 检验与试验：JB/T8691
• 材料：碳钢 GB/T12229、不锈钢 GB/T12230
• 标志：GB/T12220

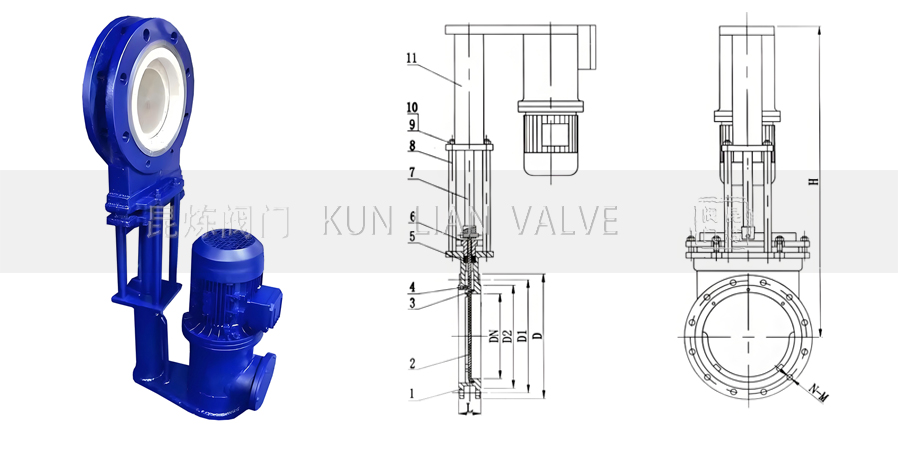

结构图 Structural Diagram

主要外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	H	N-M
50	1.0	43	165	125	99	680	4-M16
65		46	185	145	118	710	4-M16
80		46	200	160	132	750	8-M16
100		52	220	180	156	755	8-M16
125		56	250	210	184	790	8-M16
150		56	285	240	211	865	8-M20
200		60	340	295	265	940	8-M20
250		68	395	350	319	1030	12-M20
300		78	445	400	370	1180	12-M20
350		78	505	460	429	1285	16-M20
400		102	565	515	480	1390	16-M24
450		114	615	565	530	1450	20-M24
500		127	670	620	582	1520	20-M24
600		154	780	725	682	1590	20-M27

获取PZ273TC-电液动对夹陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

PZ273TC-电液动对夹陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
