闸阀知识 KNOWLEDGE

单闸板陶瓷闸阀 | 高温陶瓷闸阀 | 耐酸碱闸阀​

更新时间:2025-5-26 信息来源:单闸板陶瓷闸阀 | 高温陶瓷闸阀 | 耐酸碱闸阀​

一、陶瓷闸阀技术概述

单闸板陶瓷闸阀结合陶瓷材料的性能和单闸板结构的简洁,在耐磨性、耐腐蚀性和使用寿命等方面比传统金属阀门好用。

价值体现:

  • 长使用寿命:陶瓷密封面的耐磨性是硬质合金数倍
  • 化学稳定性:可耐受pH值1-14的强酸强碱介质
  • 工况适应性:工作温度范围-196℃至600℃

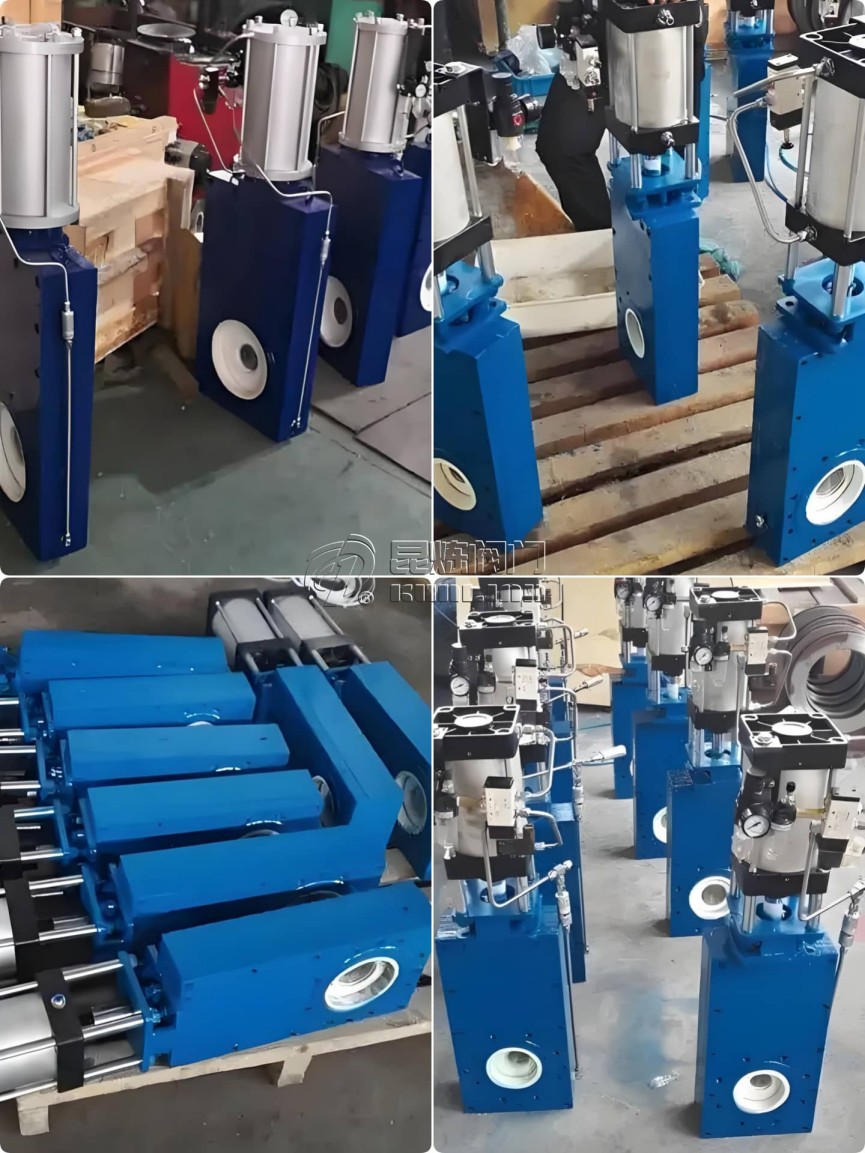

单闸板陶瓷闸阀,高温陶瓷闸阀,耐酸碱闸阀​- 上海昆炼阀门制造有限公司

二、结构与材料技术

1. 单闸板结构设计特点

对比项 单闸板结构 双闸板结构
密封性能 泄漏等级可达ANSI VI级 密封性能随使用衰减
流阻特性 流阻系数≤0.08 结构复杂导致流道不连续

2. 陶瓷材料

  • 氧化铝陶瓷:纯度高,硬度HRA88-90
  • 氧化锆陶瓷:断裂韧性8-10MPa·m1/2
  • 碳化硅陶瓷:硬度仅次于金刚石

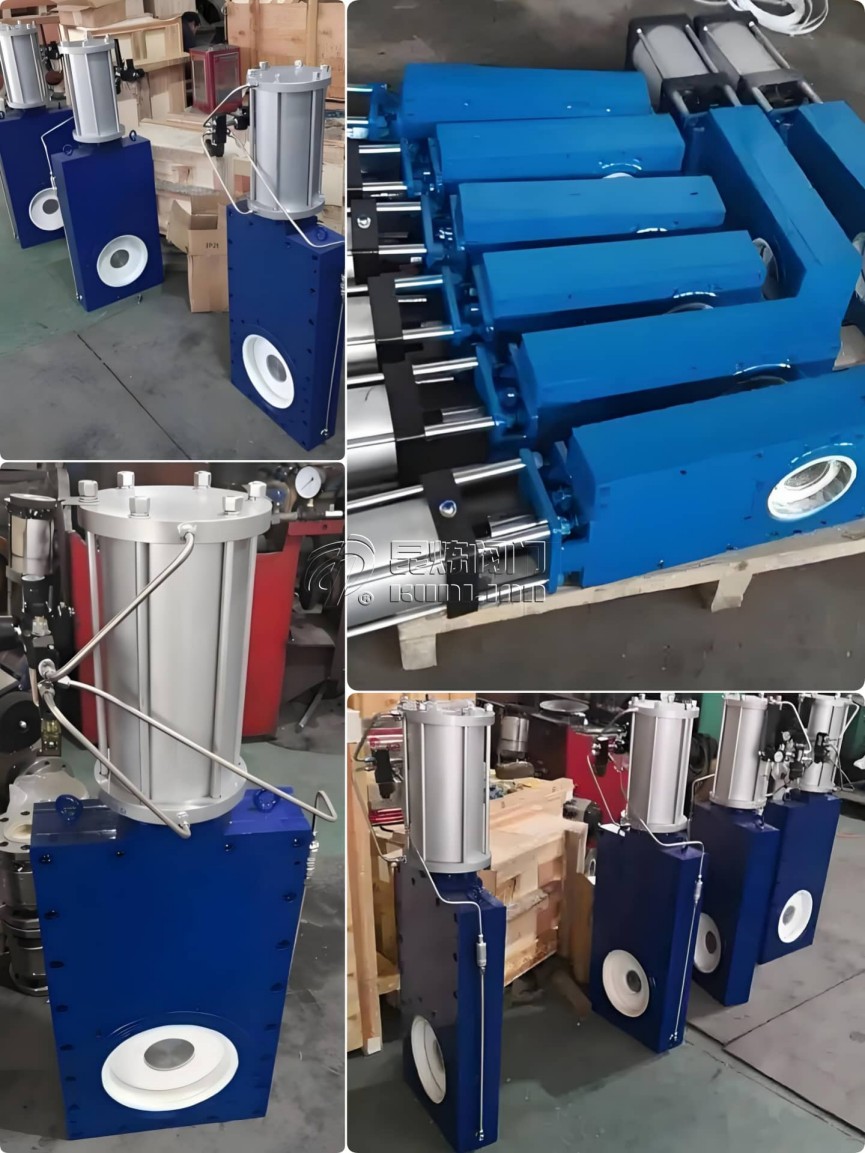

陶瓷闸板,单闸板结构,耐磨陶瓷阀门,高硬度闸阀,工业陶瓷材料- 上海昆炼阀门制造有限公司

三、关键性能与技术参数

1. 耐磨性能对比

材料类型 磨损量(mm3)
304不锈钢 12.5
氧化铝陶瓷 0.7

2. 技术参数

性能指标 参数范围 特殊型号
压力等级 PN16-PN25 高压型可达PN40
温度范围 -196℃~600℃ 高温型采用SiC陶瓷
单闸板陶瓷闸阀原理、结构图- 上海昆炼阀门制造有限公司

四、选型与维护指南

1. 选型要点

陶瓷闸阀选型:

  • 介质特性:颗粒含量>5%建议选择SiC陶瓷
  • 工况参数:压力>PN16建议选择整体陶瓷内件
  • 特殊要求:食品级建议选择Al₂O₃

2. 安装与维护规范

陶瓷闸阀安装关键步骤:

  1. 预清洁管道
  2. 使用专用对中工具(偏差<0.1mm)
  3. 禁止敲击陶瓷部件

五、技术发展趋势

  • 智能陶瓷闸阀:集成磨损监测传感器
  • 复合材料:石墨烯增强陶瓷(韧性提升)
  • 制造技术:低温烧结工艺(能耗降低)
