H72TC对夹陶瓷止回阀

H72TC对夹陶瓷止回阀介绍

H72TC对夹陶瓷止回阀适用于电厂干灰系统仓泵的进出料门，也可用于矿山、化工等各类有磨损的干灰、水渣等介质管道的止回装置。公称压力1.0MPa，适应温度≤200℃。其阀体阀盖采用WCB铸钢件或不锈钢铸件，密封面采用陶瓷硬密封件；料口耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。本阀采用增韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。

零件明细 Parts Details

序号	名称	材料
1	阀体	WCB
2	阀座	工程陶瓷
3	阀板	WCB+工程陶瓷
4	弹簧	0Cr18Ni10
5	阀盖	WCB

应用规范 Application Specifications

标准

• 设计与制造：GB/T 12224
• 结构长度：GB/T 12221
• 法兰尺寸：JB/T 79.1
• 检验与试验：GB/T 9092
• 材料：碳钢 GB/T 12229、不锈钢 GB/T 12230
• 标志：GB/T 12220

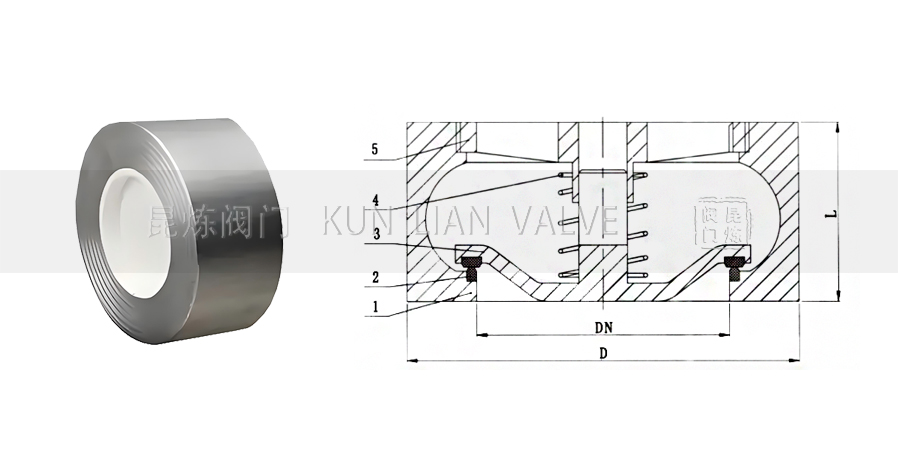

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	L	D
50	43	100
65	46	120
80	46	135
100	52	155
125	56	185
150	56	210
200	60	265
250	68	320
300	78	375
350	78	435
400	102	485
450	114	545
500	127	608
600	154	718

获取H72TC-对夹陶瓷止回阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

H72TC-对夹陶瓷止回阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
