电液动陶瓷闸阀 | 中高压工况适用 | PN16压力等级陶瓷闸阀

更新时间:2025-5-26 信息来源:电液动陶瓷闸阀 | 中高压工况适用 | PN16压力等级陶瓷闸阀

产品概述

电液动陶瓷闸阀是采用电液联动装置控制启闭,结合工程陶瓷密封面与特殊结构设计的阀门,适用于电力、冶金、化工等行业的高磨损介质控制。产品系列涵盖薄型、单闸板、双闸板等多种结构,符合不同管道系统的控制需求。

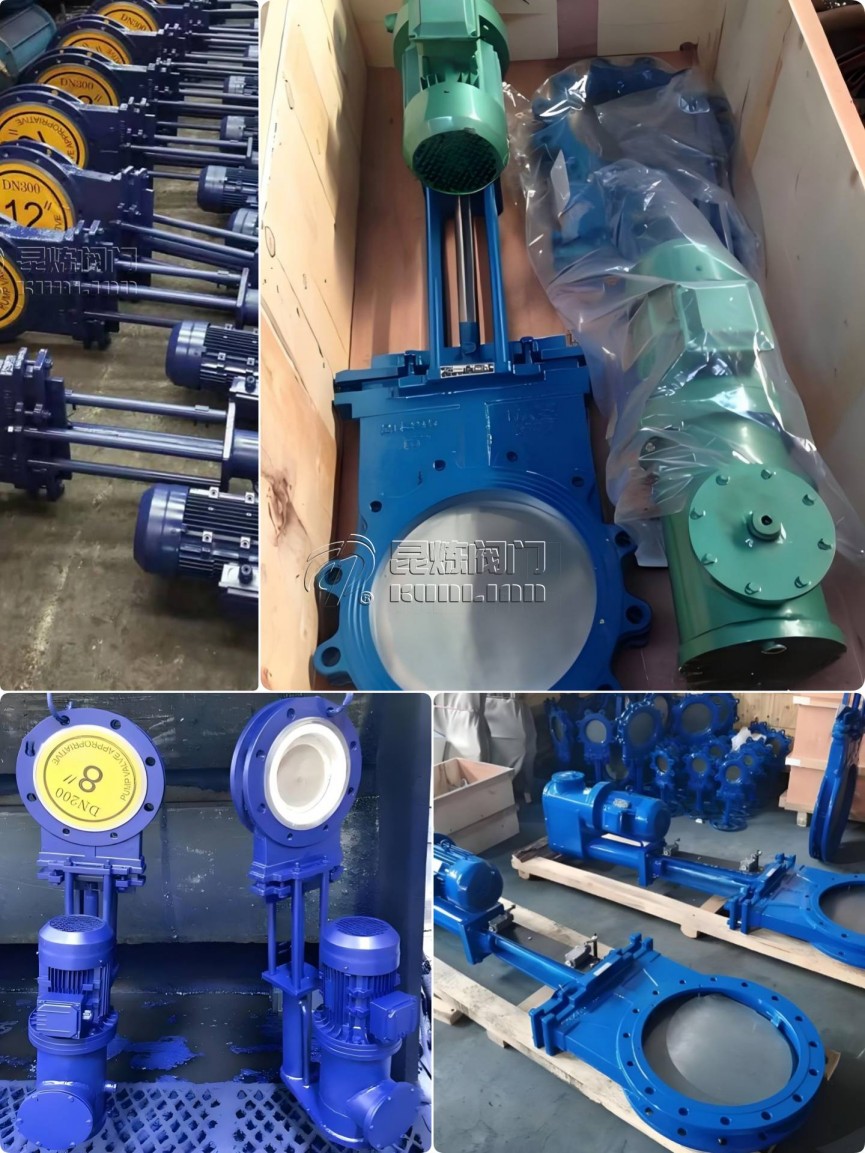

电液动陶瓷闸阀,中高压工况适用,PN16压力等级陶瓷闸阀- 上海昆炼阀门制造有限公司

技术特点

1. 结构设计

  • 对夹式连接设计:较短结构长度,减少管道振动影响
  • 偏心流道设计:防积灰卡阻,流体流通无阻挡
  • 明杆平行式刚性单闸板(PZ273TC型):适用于DN200-DN800管道
  • 陶瓷平行双闸板结构(Z644TC型):用于干灰系统仓泵出料

2. 材质与密封技术

  • 工程陶瓷密封面:硬度HRA88以上,耐颗粒冲刷
  • 硬质合金+聚四氟乙烯阀座:双向密封,抗纤维介质剪切
  • 奥氏体不锈钢闸板:耐腐蚀,防止密封泄漏

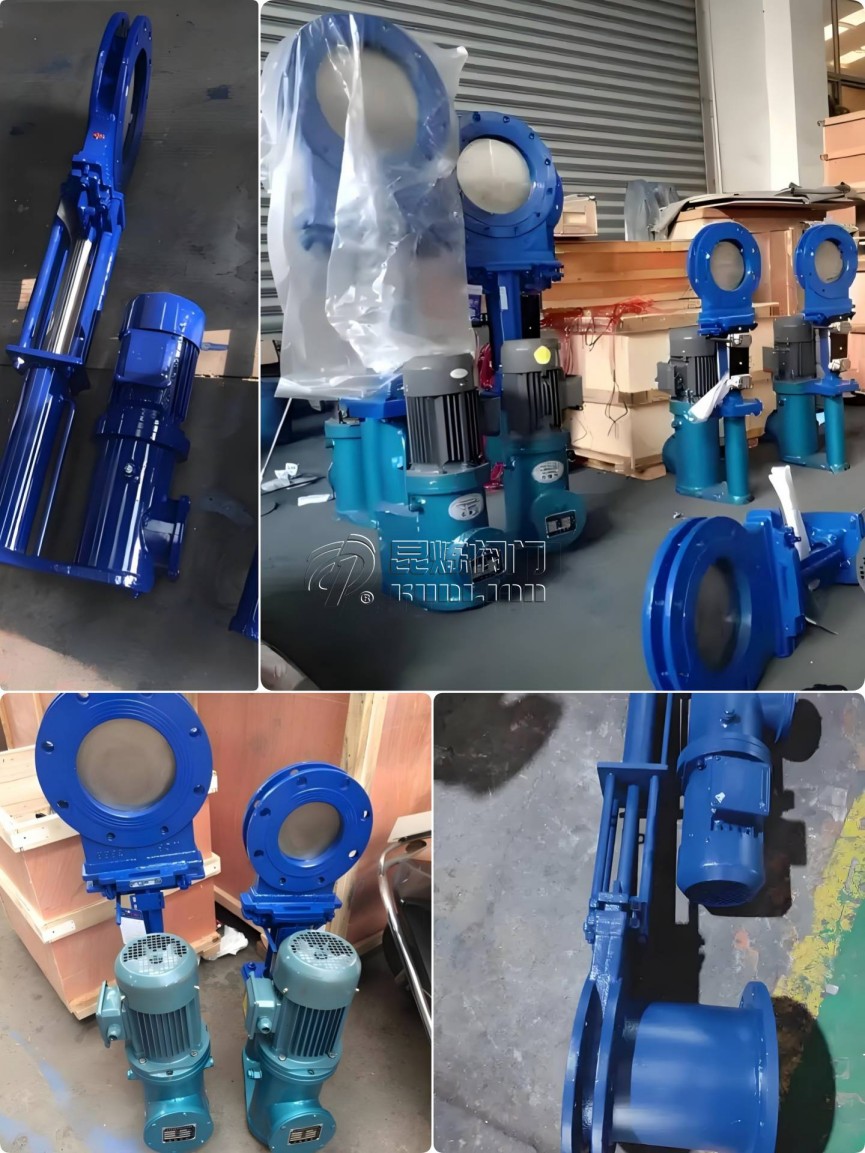

陶瓷闸阀厂家,陶瓷闸阀价格,陶瓷闸阀原理- 上海昆炼阀门制造有限公司

3. 驱动系统特点

  • 电液动驱动:推力大,响应快,支持过载保护
  • 支持远程PLC控制:实现自动化系统集成
  • 可调启闭速度:适应不同工况需求
电液动陶瓷闸阀选型、厂家- 上海昆炼阀门制造有限公司

产品系列

PZ273TC电液联动薄型陶瓷闸阀

  • 明杆平行式刚性单闸板结构
  • 适用DN200-DN800管道系统
  • 较薄阀体设计,节省安装空间
  • 电液联动控制,启闭力矩大

Z644TC气动双闸板阀

  • 陶瓷平行双闸板结构
  • 用于干灰系统仓泵出料
  • 双向弹簧预紧密封设计
  • 快速响应气动执行机构

电液动刀型闸阀

  • 通过电液联动装置控制启闭
  • 支持远程PLC控制
  • 适用于高浓度介质输送
  • 过载自动保护功能

技术参数

公称压力 PN10-PN16
耐温范围 ≤100℃(常规型)/ ≤500℃(高温型)
适用介质 煤灰、矿渣、化工粉料等高磨损介质
驱动方式 电液动/气动可选
密封等级 无泄漏
控制方式 就地控制/远程PLC控制

常见问题解答

Q1:电液动驱动相比电动驱动有何优势?

电液动驱动推力更大,响应速度更快,特别适合大口径阀门控制;具有过载保护功能,在卡阻情况下可自动停止;支持无级调速,可根据工况调节启闭速度。

Q2:为何干灰系统仓泵出料推荐使用双闸板结构?

双闸板结构通过双向弹簧预紧力实现更稳定的密封,特别适合干灰等易泄漏介质;平行双闸板设计能自动补偿密封面磨损,延长使用寿命;陶瓷密封面耐磨性良好,适应高磨损工况。

Q3:阀门在高温工况下使用时需注意什么?

高温型阀门采用特殊耐高温材料,使用前需确认阀门型号匹配工况温度;定期检查密封件状态,高温易加速材料老化;建议增加冷却装置,控制阀体温度在允许范围内。

Q4:电液动系统日常维护要点有哪些?

定期检查液压油位和油质,及时补充或更换;保持电液系统清洁,防止污染物进入;每月测试过载保护功能是否正常;长期停用前应排空液压油,防止油质劣化。

Q5:阀门如何实现远程PLC控制?

阀门配备标准4-20mA信号反馈和Modbus通讯接口,可直接接入DCS系统;支持开度信号反馈和故障报警输出;提供完善的PLC控制程序模板,便于系统集成。

应用领域

  • 电力行业:煤灰输送系统、除尘系统出料控制
  • 冶金行业:矿渣处理、高温粉体物料输送
  • 化工行业:高腐蚀性介质管道控制
  • 建材行业:水泥生料、熟料输送系统
