BZ643TC摆动式进料陶瓷闸阀

BZ643TC摆动式进料陶瓷闸阀介绍

BZ643TC摆动式进料陶瓷闸阀可替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料门，也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。使用公称压力1.0MPa，适应温度≤200℃，气源压力0.6-0.8MPa。摆动式进料陶瓷闸阀关闭后任何方向全部密封，阀体阀盖采用WCB铸钢件或不锈钢铸件，密封面采用陶瓷硬密封件。摆动式进料陶瓷闸阀料口全流通无阻挡物有吹堵装置，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。摆动式进料陶瓷闸阀采用增韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	主阀体	WCB	6	阀座	工程陶瓷
2	阀盖	WCB	7	阀板支架	WCB
3	气动装置	组合件	8	轴	45#
4	弹簧	50CrVA	9	双头螺栓	35CrMoVA
5	阀板	WCB+工程陶瓷	10	螺母	25

应用规范 Application Specifications

标准

• 设计与制造：GB/T 12224
• 结构长度：厂标
• 法兰尺寸：JB/T 79.1
• 检验与试验：GB/T 9092
• 材料：碳钢 GB/T 12229、不锈钢 GB/T 12230
• 标志：GB/T 12220

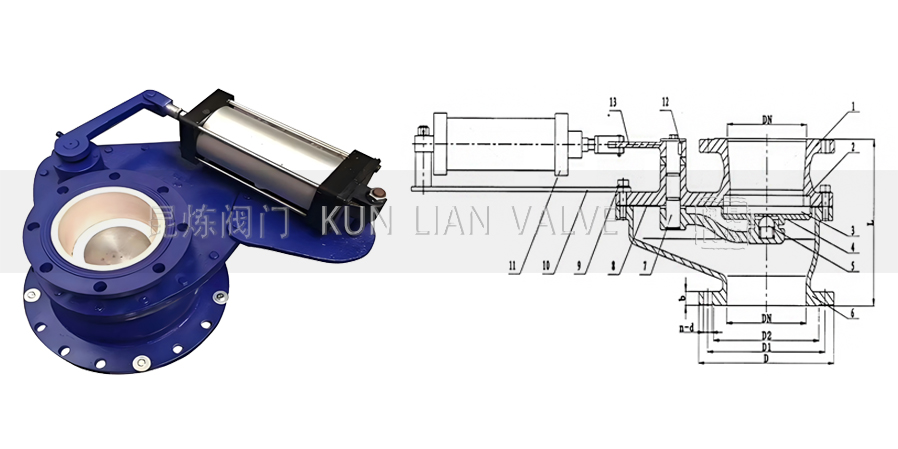

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	b	n-d
80	1.0	230	200	160	132	20	8-φ18
100		250	220	180	156	20	8-φ18
125		265	250	210	184	22	8-φ22
150		265	285	240	211	24	8-φ22
200		310	340	295	266	24	8-φ22
250		395	405	350	319	26	12-φ26
300		450	460	400	370	28	12-φ26
350		500	520	460	429	30	16-φ26

获取BZ643TC-摆动式进料陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

BZ643TC-摆动式进料陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
