Z674TC气动出料陶瓷闸阀

Z674TC气动出料陶瓷闸阀介绍

介绍 Introduce

Z674TC气动出料陶瓷闸阀分紧凑型和汽缸阀体分离型两种，主要在火力发电企业粉煤灰气力输送系统中做仓泵出料阀，排堵阀用。也可用于冶金，建材，化工等行业中其它散状物料输送系统。

工作原理

气动出料陶瓷闸阀利用内置双向弹簧，将两个阀板反向压在阀门两端阀口密封面轨道上，气缸垂直拉动两个阀板同步运动，达到开启和关闭的要求。

结构特点

气动出料陶瓷闸阀采用双向双插板密封方式，适用于有反向气流的输送管道系统，密封性能好。气动出料陶瓷闸阀的阀口、阀板、轨道密封面均采用碳化钨合金材料喷涂并经特殊工艺处理，有较好的耐磨性和耐腐蚀性，使用寿命延长，用户可长期无维护使用。 根据要求，可以配置相关附件，实现现场状态指示和远距离自动控制。

技术参数 Technical Parameter

范围

• 1、阀门通径：DN50-DN300 （可按需要定制）
• 2、介质温度：<200C
• 3、工作压力：1.0-1.6MPa
• 4、适用介质：粉煤灰、干粉尘、气体、水等
• 5、适用范围：火力发电厂干灰系统、仓泵出料输送。 化工、冶金、造纸等行业中散状物料输送系统。

特点说明 Characteristic Description

本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等个类有磨损的干粉尘、高硬度的颗粒例如(灰渣水)等介质，或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。

公称压力1.0MPa，适应温度≤200℃，气源压力0.6-0.8Mpa。

本阀门关闭后任何方向全部密封，阀体中间体系用WCB铸钢件及无缝钢管焊接，密封面采用硬密封件。

本阀料口全流通无阻挡物有吹堵装置，耐磨性能、密封性能好，启动负荷小卡灰及结灰现象少。

本阀采用增韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	7	填料	柔性石墨
2	阀板	WCB+工程陶瓷	8	填料压轴	2Cr13
3	阀座	工程陶瓷	9	气动装置	组合件
4	阀板座	45#	10	螺母	25
5	阀杆	2Cr13	11	双头螺栓	35CrMoVA
6	中阀杆	WCB

应用规范 Application Specifications

标准

• 设计与制造：GB/T 12224
• 结构长度：厂标
• 法兰尺寸：JB/T 79.1
• 检验与试验：GB/T 9092
• 材料：碳钢 GB/T 12229、不锈钢 GB/T12230
• 标志：GB/T 12200

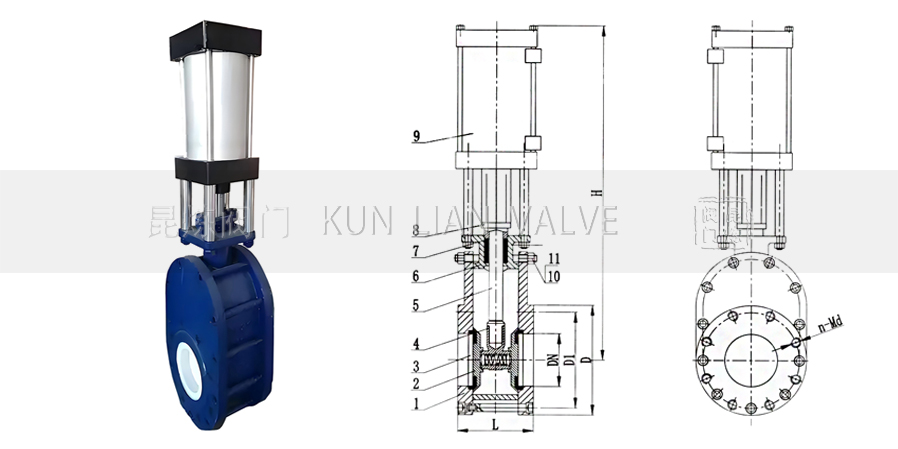

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	n-M	Zφd
50	1.0	121	160	125	100	4-M16	4-φ18
65		121	180	145	120	4-M16	4-φ18
80		130	200	160	135	4-M16	8-φ18
100		150	215	180	155	4-M16	8-φ18
125		170	245	210	185	4-M16	8-φ18
150		170	280	240	210	8-M20	8-φ18
200		200	335	295	265	8-M20	8-φ23
250		250	390	350	320	12-M20	12-φ23
300		300	440	400	368	12-M20	12-φ23
350		350	500	460	428	12-M20	12-φ23

获取Z674TC-气动出料陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

Z674TC-气动出料陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
