Z644TC气动双闸板陶瓷闸阀

Z644TC气动双闸板陶瓷闸阀介绍

介绍 Introduce

概述

Z644TC气动双闸板陶瓷闸阀采用结构陶瓷做密封副，耐冲刷、耐磨性好。撑开式双闸板密封结构，启闭过程中闸板有自洁功能，阀门关闭时双向密封，启闭灵活。根据不同工况可设置吹扫口、自动吹扫系统，适用于干灰、渣浆、物料等介质的输送，积灰少，无卡涩，维护简单，使用寿命长。

使用范围

气动双闸板陶瓷闸阀主要运用于火力发电企业的粉煤灰气力输送系统中，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀。

特点说明 Characteristic Description

本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等个类有磨损的干粉尘、高硬度的颗粒例如(灰渣水)等介质，或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。

公称压力1.0MPa，适应温度≤200℃，气源压力0.6-0.8Mpa。

本阀门关闭后任何方向全部密封，阀体中间体系用WCB铸钢件及无缝钢管焊接，密封面采用硬密封件。

本阀料口全流通无阻挡物有吹堵装置，耐磨性能、密封性能好，启动负荷小卡灰及结灰现象少。

本阀采用增韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	7	中阀体	WCB
2	阀板	工程陶瓷	8	填料	柔性石墨
3	阀座	工程陶瓷	9	填料压盖	2Cr13
4	阀杆	2Cr13	10	支架	Q235
5	双头螺栓	35CrMoVA	11	气动装置	组合件
6	螺母	25

应用规范 Application Specifications

标准

• 设计与制造：GB/T 12224
• 结构长度：厂标
• 法兰尺寸：JB/T 79.1
• 检验与试验：GB/T 9092
• 材料：碳钢 GB/T 12229、不锈钢 GB/T12230
• 标志：GB/T 12200

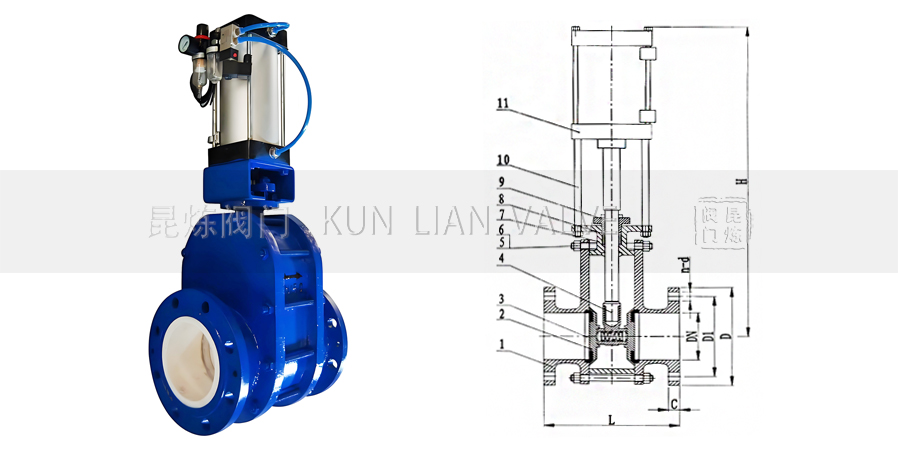

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	n-M	Zφd
50	1.0	229	160	125	100	4-M16	4-φ18
65		229	180	145	120	4-M16	4-φ18
80		255	200	160	135	4-M16	8-φ18
100		298	215	180	155	4-M16	8-φ18
125		310	245	210	185	4-M16	8-φ18
150		360	280	240	210	8-M20	8-φ18
200		380	335	295	265	8-M20	8-φ23
250		450	390	350	320	12-M20	12-φ23
300		500	440	400	368	12-M20	12-φ23
350		550	500	460	428	12-M20	12-φ23

获取Z644TC-气动双闸板陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

Z644TC-气动双闸板陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
