电液动陶瓷闸阀 | 电液联动驱动 | 推力大、支持过载保护

更新时间:2025-5-26 信息来源:电液动陶瓷闸阀 | 电液联动驱动 | 推力大、支持过载保护

产品概述

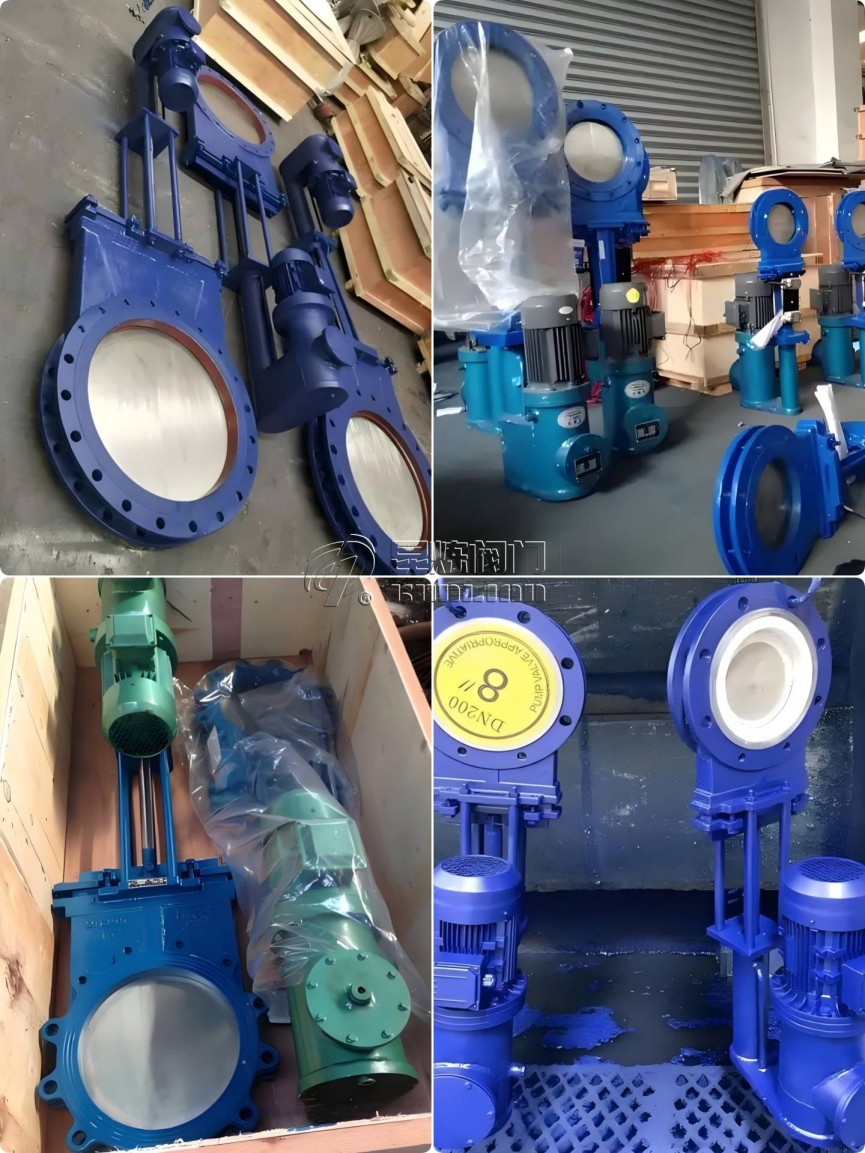

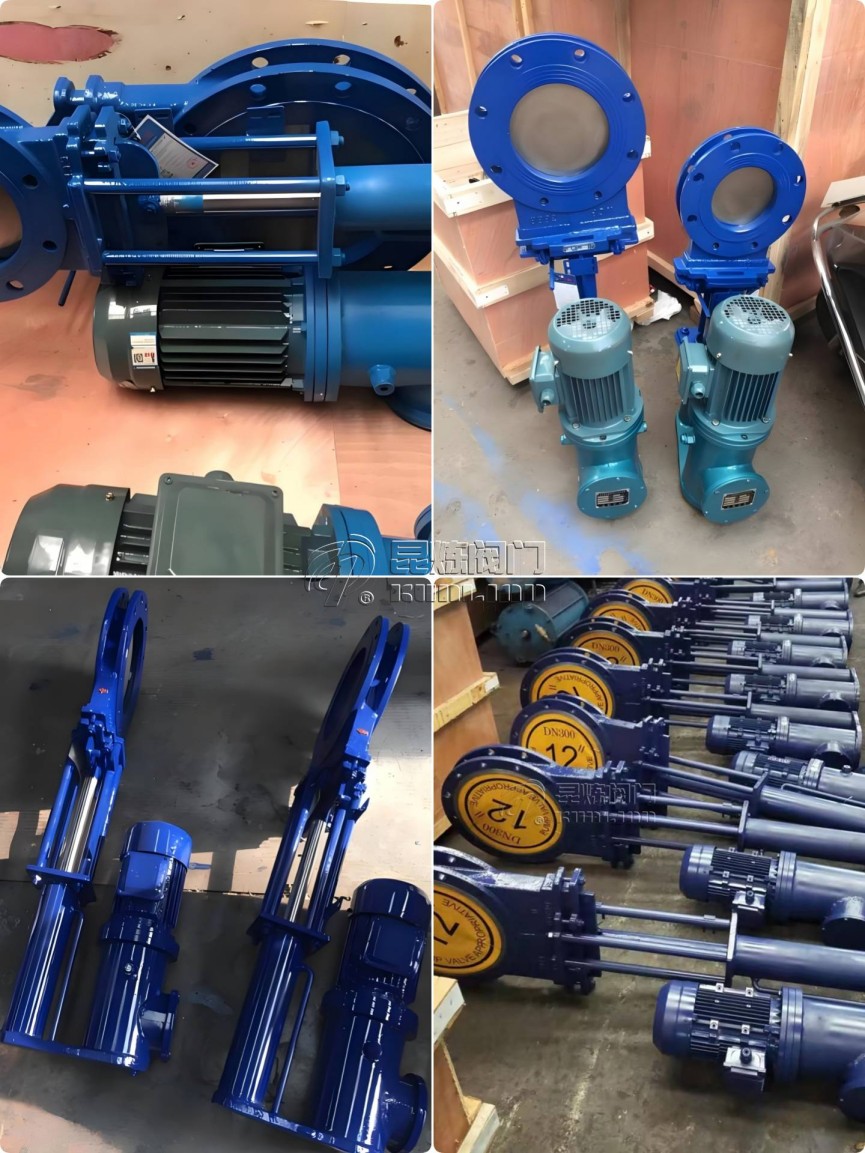

电液动陶瓷闸阀是为高磨损、高腐蚀流体工况设计的一种耐磨耐腐蚀的启闭阀,采用工程陶瓷密封面与电液联动驱动系统,适用于电力除灰、矿山冶金、化工环保等行业的特殊工况。产品通过电液联动装置实现精准控制,支持远程PLC自动化管理,符合现代化工业管道控制系统的选择。

电液动陶瓷闸阀,电液联动驱动,推力大、支持过载保护- 上海昆炼阀门制造有限公司

技术特点

1. 结构设计

  • 陶瓷平行双闸板结构:干灰阀的双向密封设计
  • 刀型浆液阀设计:底端刀刃结构,可切断纤维物料
  • 防堵刮泥器设计:内置刮泥装置,延长闸板使用寿命
  • 远程自控系统:集成4-20mA信号输出,支持智能化控制

2. 材质与密封技术

  • 工程陶瓷密封面:硬度HRA88以上,耐磨性能良好
  • 耐磨铸石阀门:可替代高铬合金解决方案
  • O形密封阀座:高压工况设计的密封系统
  • 碳化钨合金涂层:主要部位强化处理,提高使用寿命
电液动陶瓷闸阀,电力除灰系统,刀型浆液阀,耐磨铸石阀门,矿山冶金阀门,陶瓷平行双闸板闸阀- 上海昆炼阀门制造有限公司

应用领域

1. 电力除灰系统

  • 干灰、渣浆输送管道控制
  • 仓泵进出料阀门
  • 除尘系统关键切断装置

2. 造纸行业

  • 纸浆、木浆介质切断
  • 纤维物料输送系统
  • 污水处理环节控制

3. 矿山冶金

  • 尾矿、矿浆管道控制
  • 选矿系统介质调节
  • 冶炼废水处理系统
电液动陶瓷闸阀结构图、原理- 上海昆炼阀门制造有限公司

技术参数

参数类别 技术指标
公称压力 PN10-PN25
耐温范围 -20℃~180℃(标准型)/-20℃~425℃(高温型)
适用介质 干灰、矿浆、纸浆、酸碱溶液等
驱动方式 电液动(标配)/气动(可选)
控制方式 就地控制/远程PLC控制
密封等级 ANSI Class VI

常见问题解答

Q1:电液动驱动相比传统电动驱动有何优势?

电液动系统具有更大的输出扭矩,响应速度更快(可达3秒),且具备过载自动保护功能。其液压传动系统在特殊工况下稳定性更高,维护成本降低。

Q2:如何选择陶瓷密封面的材质?

根据介质特性选择:氧化铝陶瓷适用于大多数粉体介质;氧化锆陶瓷适合高腐蚀性介质;碳化硅陶瓷则用于磨损严重的工况。我们的技术可提供专业选型建议。

Q3:阀门在长期不使用时需要注意什么?

建议每月至少进行一次全行程开关操作,防止密封面粘连;保持液压系统油位正常;若长期停用,应排空阀腔内介质并清洁内部。

Q4:防堵刮泥器设计如何延长阀门寿命?

该设计在闸板运动过程中自动清除密封面上的沉积物,防止颗粒物卡塞,减少密封面磨损,可延长阀门使用寿命30%以上。

Q5:远程控制系统需要哪些接口?

标准配置包括:4-20mA阀位反馈信号、Modbus RTU通讯接口、故障报警输出端子。也可根据客户DCS系统要求定制通讯协议。
