一、陶瓷闸阀工作原理与结构特性

单闸板陶瓷闸阀采用垂直升降式闸板结构,通过阀杆带动陶瓷闸板作垂直于流体方向的直线运动实现启闭。

工作原理:

  • 全开状态:闸板完全提升至阀腔上部,形成无障碍直通流道
  • 全闭状态:闸板下压与阀座形成面密封,阻断介质流动
  • 过渡状态:闸板与阀座间形成节流通道(不建议长期处于该状态)

结构:

  • 浮动阀座设计:采用O形密封圈和预紧力结构,使阀门实现闸板密封
  • 自清洁功能:阀座圈在每次启闭时自动清洁闸板两侧
  • 底部卸渣结构:配置可拆卸盲板防止灰渣沉积影响关闭到位

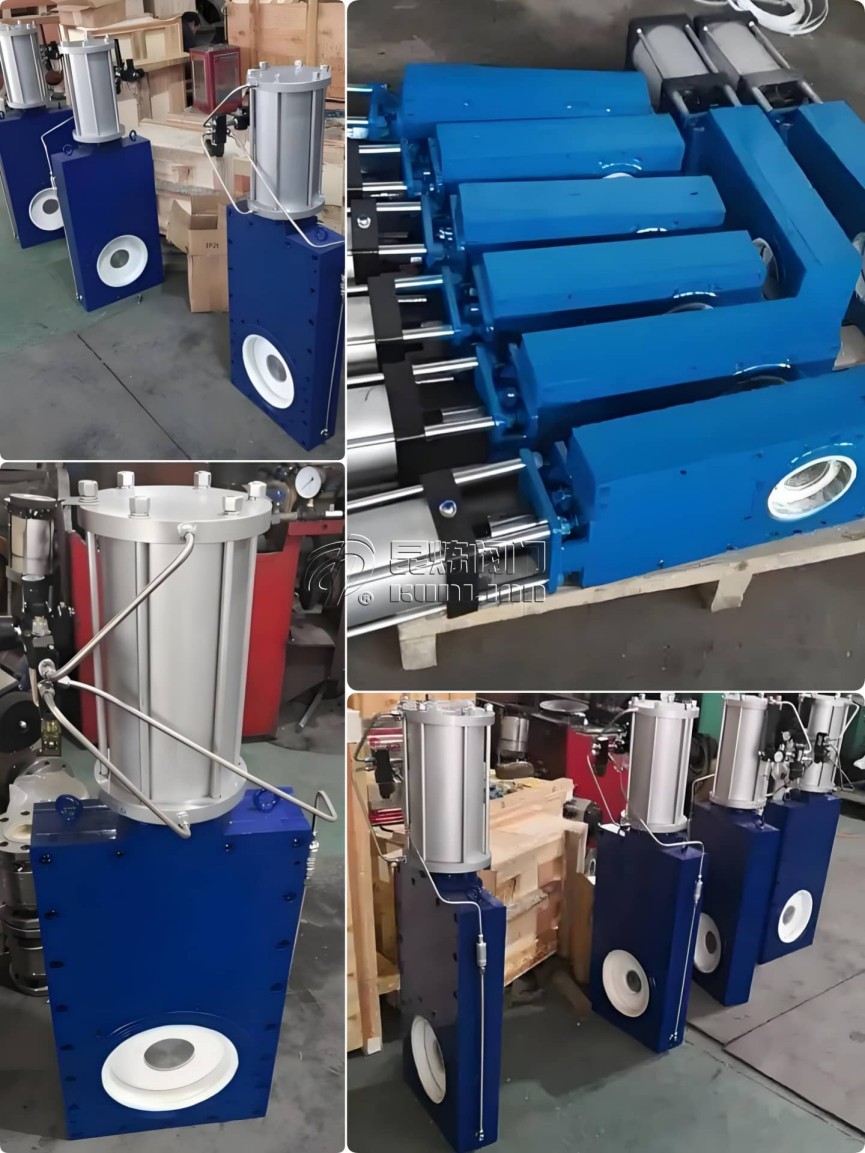

单闸板陶瓷阀,陶瓷闸阀优化,耐腐蚀材料- 上海昆炼阀门制造有限公司

二、性能指标

2. 流体阻力特性

阀门类型 流阻系数 测试标准
普通闸阀 0.10-0.15 GB/T 30832
陶瓷单闸板阀 ≤0.08 实测数据

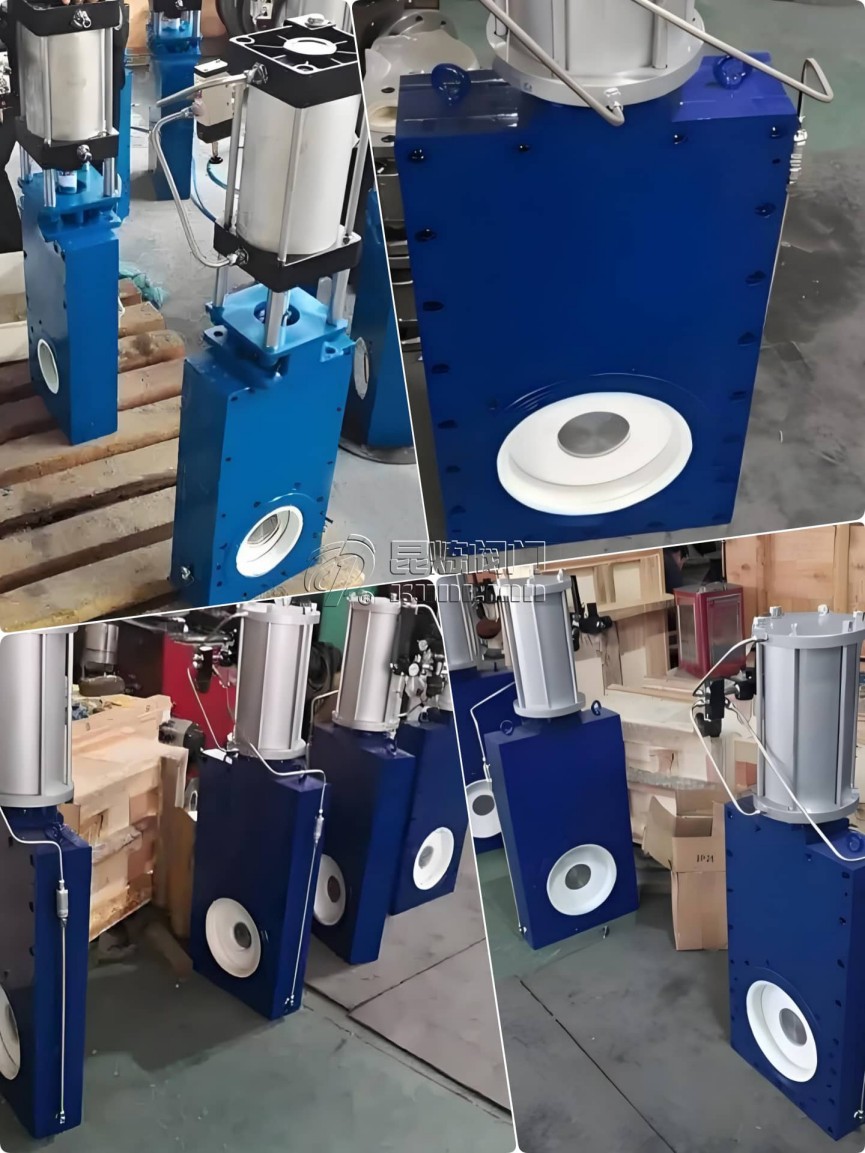

陶瓷闸阀,单闸板结构,单闸板陶瓷阀,耐腐蚀阀门- 上海昆炼阀门制造有限公司

三、耐腐蚀材料体系

1. 陶瓷材料选择

材料类型 硬度(HRA) 耐酸碱范围 适用温度 典型应用
氧化铝陶瓷 88-90 pH2-12 -50~600℃ 电力除灰
氧化锆陶瓷 90-92 pH1-14 -196~800℃ 化工腐蚀
碳化硅陶瓷 93-95 pH0-14 -60~1400℃ 高温强腐蚀
单闸板陶瓷阀原理、结构图- 上海昆炼阀门制造有限公司

四、密封技术

1. 密封系统

  • 主密封:陶瓷-陶瓷硬密封(ANSI VI级)
  • 辅助密封:活性石墨填料+弹性阀座预紧结构

2. 自动泄压设计

当阀腔压力异常升高时:

  1. 浮动阀座后移形成泄压通道
  2. 压力平衡后自动复位
  3. 避免高压差启闭造成的密封面损伤

五、工业应用解决方案

1. 工况适配

行业 介质特性 阀门配置要点
电力除灰 干灰含硬颗粒 底部卸渣设计+Al₂O₃陶瓷
化工腐蚀 强酸/碱介质 ZrO₂陶瓷+PTFE辅助密封

六、市场发展趋势

1. 技术升级方向

  • 智能监测:集成磨损传感器+寿命预测算法
  • 复合材质:石墨烯增强陶瓷
  • 绿色制造:低温烧结工艺

2. 应用领域扩展

  • 新能源:锂电材料生产线
  • 环保:危废处理系统
  • 半导体:介质输送
