PZ73TC对夹排渣浆液陶瓷闸阀

PZ73TC对夹排渣浆液陶瓷闸阀介绍

介绍 Introduce

概述

PZ73TC对夹排渣浆液陶瓷闸阀适用于高硬度的颗粒例如(灰渣水)等介质，或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。公称压力1.0MPa，适应温度≤150℃。

密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度高。因此，本阀具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

特点

对夹排渣浆液陶瓷闸阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。

对夹排渣浆液陶瓷闸阀采用增韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	8	填料压盖	WCB
2	阀座	工程陶瓷	9	阀杆	2Cr13
3	阀板	304+工程陶瓷	10	支架	WCB
4	填料	PTFE	11	阀杆螺母	T
5	双头螺栓	35	12	手轮	HT200
6	垫圈	10	13	轴承压盖	35
7	螺母	25	14	手轮锁紧螺母	Q235A

应用规范 Application Specifications

标准

• 设计与制造：JB/T 8691
• 结构长度：GB/T 15188.2
• 法兰尺寸：JB/T 79.1
• 检验与试验：GB/T JB/T8691
• 材料：碳钢 GB/T 12229、不锈钢 GB/T 12230
• 标志：GB/T 12220

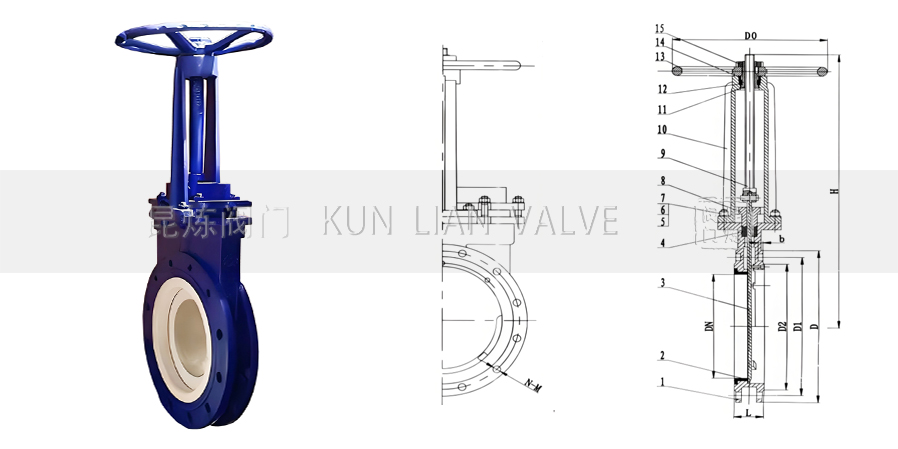

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	H	N-M	D0	b
50	1.0	43	165	125	100	285	4-M16	180	12
65		46	185	145	120	295	4-M16	180	12
80		46	200	160	135	315	8-M16	220	12
100		52	220	180	155	365	8-M16	220	12
125		56	250	210	185	400	8-M16	230	12
150		56	285	240	210	475	8-M20	280	14
200		60	340	295	265	540	12-M20	360	14
250		68	405	355	320	630	12-M24	360	16
300		78	460	410	375	780	12-M24	400	16
350		78	520	470	435	885	16-M24	400	16
400		102	580	525	485	990	16-M27	400	18
450		114	640	585	545	1100	20-m27	530	18
500		127	715	650	608	1200	20-m30	530	18
600		154	840	770	718	1450	20-m33	600	20

获取PZ73TC-对夹排渣浆液陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

PZ73TC-对夹排渣浆液陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
