PZ941TC电动排渣陶瓷闸阀

PZ941TC电动排渣陶瓷闸阀介绍

PZ941TC电动排渣陶瓷闸阀通过控制柜、远程操控，产品主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，面对高磨损、强腐蚀、高温、高压等特殊工况，电动排渣陶瓷闸阀能满足高磨损、强腐蚀的使用环境。

介绍 Introduce

结构特点

电动排渣陶瓷闸阀与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度高，本阀具有较高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

适用物料

电动排渣陶瓷闸阀适用于高硬度的颗粒或有软颗粒但又有腐蚀性介质。工作介质为渣水比>1：5、颗粒≤5mm的水力输煤、水力排渣除灰渣、泥浆输送管道上作启闭之用。

参数性能 Parameter Performance

应用范围

• 使用公称压力（1.0、1.6、2.5、4.0）MPa
• 适应温度≤200℃
• 电动执行器：开关型、调节型、防爆型、防水型
• 电压：AC220V、380V
• 与介质接触的部分均为结构陶瓷材料
• 具有耐磨损、耐腐蚀、耐冲蚀性能
• 隔热性好、热膨胀小
• 本阀料口全流通无阻挡物，有吹堵装置，启动负荷小卡灰及结灰现象少
• 采有增韧结构陶瓷密封，机械强度高耐磨性能好使用寿命延长
• 结构紧凑可任意角度安装

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	7	填料	柔性石墨
2	主阀体	WCB	8	填料压盖	2Cr13
3	阀座	工程陶瓷	9	阀杆	1Cr13
4	阀板	WCB+陶瓷	10	阀杆螺母	青铜
5	螺母	25	11	手轮	350-10
6	双头螺栓	35CrMoVA

产品规范 Standard

标准

• 设计与制造：厂标
• 结构长度：GB/T 12221
• 法兰尺寸：GB/T 9113.1
• 检验与试验：GB/T 9092
• 材料：碳钢 GB/T 12229、不锈钢 GB/T 12230
• 标志：GB/T 12220

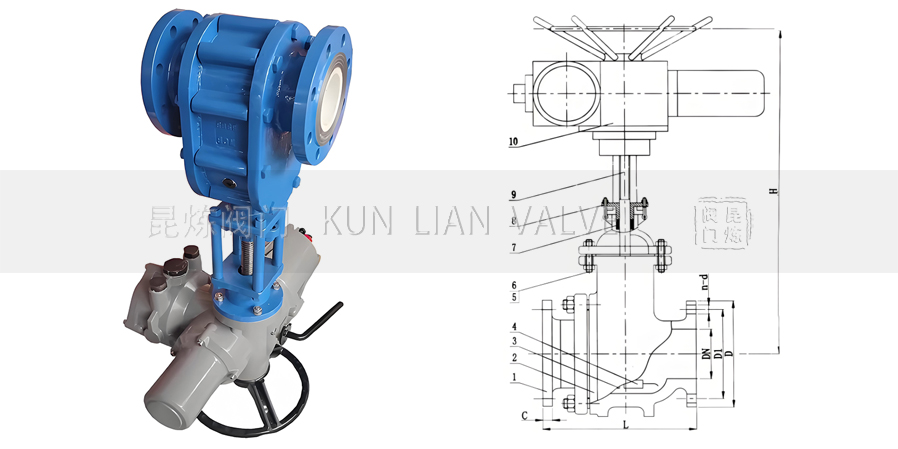

结构图 Structural Diagram

外形尺寸 External Dimensions

1.0Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-φ18
80		280	200	160	20	510	8-φ18
100		300	220	180	22	685	8-φ18
150		350	285	240	24	790	8-φ22
200		400	340	295	24	885	8-φ22
250		450	395	350	26	1015	12-φ22
300		500	445	400	26	1190	16-φ26
350		550	505	460	26	1350	16-φ26
400		600	565	515	26	1460	16-φ26

1.6Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-φ18
80		280	200	160	20	510	8-φ18
100		300	220	180	22	685	8-φ18
150		350	285	240	24	790	8-φ22
200		400	340	295	24	885	12-φ22
250		450	405	355	26	1015	12-φ26
300		500	460	410	28	1190	12-φ26
350		550	520	470	30	1350	16-φ26
400		600	580	525	32	1460	16-φ30

2.5Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	2.5	250	165	125	20	345	4-φ18
80		280	200	160	24	520	8-φ18
100		300	235	190	24	695	8-φ22
150		350	300	250	28	810	8-φ26
200		400	360	310	30	955	12-φ26
250		450	425	370	32	1100	12-φ30
300		500	485	430	34	1240	16-φ30
350		550	555	490	38	1410	16-φ33

4.0Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	4.0	250	165	125	20	355	4-φ18
80		310	200	160	24	540	8-φ18
100		335	235	190	24	720	8-φ22
150		450	300	250	28	820	8-φ26
200		550	375	320	34	965	12-φ30
250		650	450	385	38	1050	12-φ33
300		750	515	450	42	1200	16-φ33

获取PZ941TC-电动排渣陶瓷闸阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

PZ941TC-电动排渣陶瓷闸阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
