摆动式陶瓷闸阀 特殊工况下的流体控制阀门

更新时间:2025-5-26 信息来源:摆动式陶瓷闸阀 特殊工况下的流体控制阀门

产品概述

摆动式陶瓷闸阀是一种为电力、化工、煤化工环保、污水处理及锂电池生产等特殊工况设计的阀门。该阀门采用刀闸式结构和陶瓷密封面组件,适用于粉体输送、高磨损及腐蚀性介质控制。大口径的设计使其成为中大型管道系统的选择,铸钢/碳钢阀体与气动执行器的组合适用不同工业环境中的耐用性和稳定性。

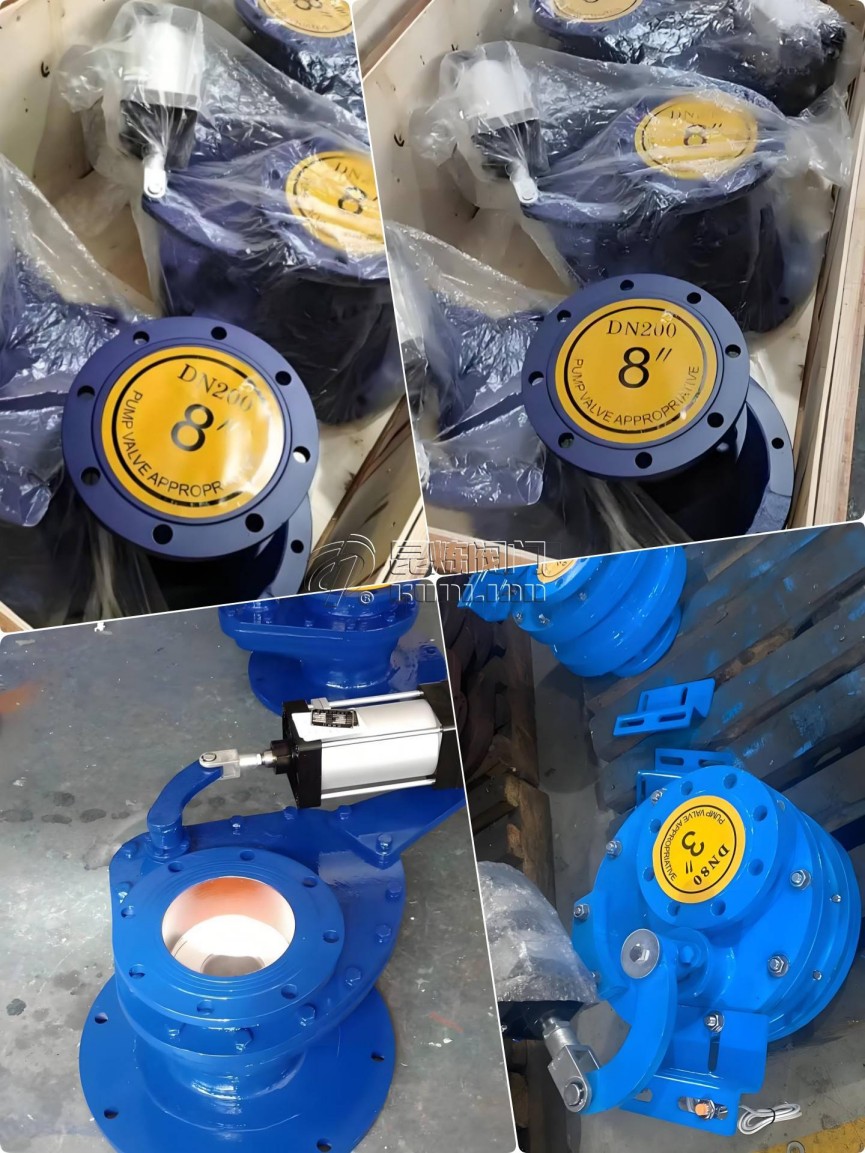

摆动式陶瓷闸阀 特殊工况下的流体控制阀门- 上海昆炼阀门制造有限公司

优势

1. 耐磨性能

  • 陶瓷密封面:采用氧化铝陶瓷,硬度可达HRA88-90,耐磨性是传统金属阀门数倍
  • 摆动式设计:独特的开启/关闭轨迹减少密封面摩擦,延长使用寿命
  • 刀闸式结构:闸板可切断纤维状、颗粒状介质,防止卡塞

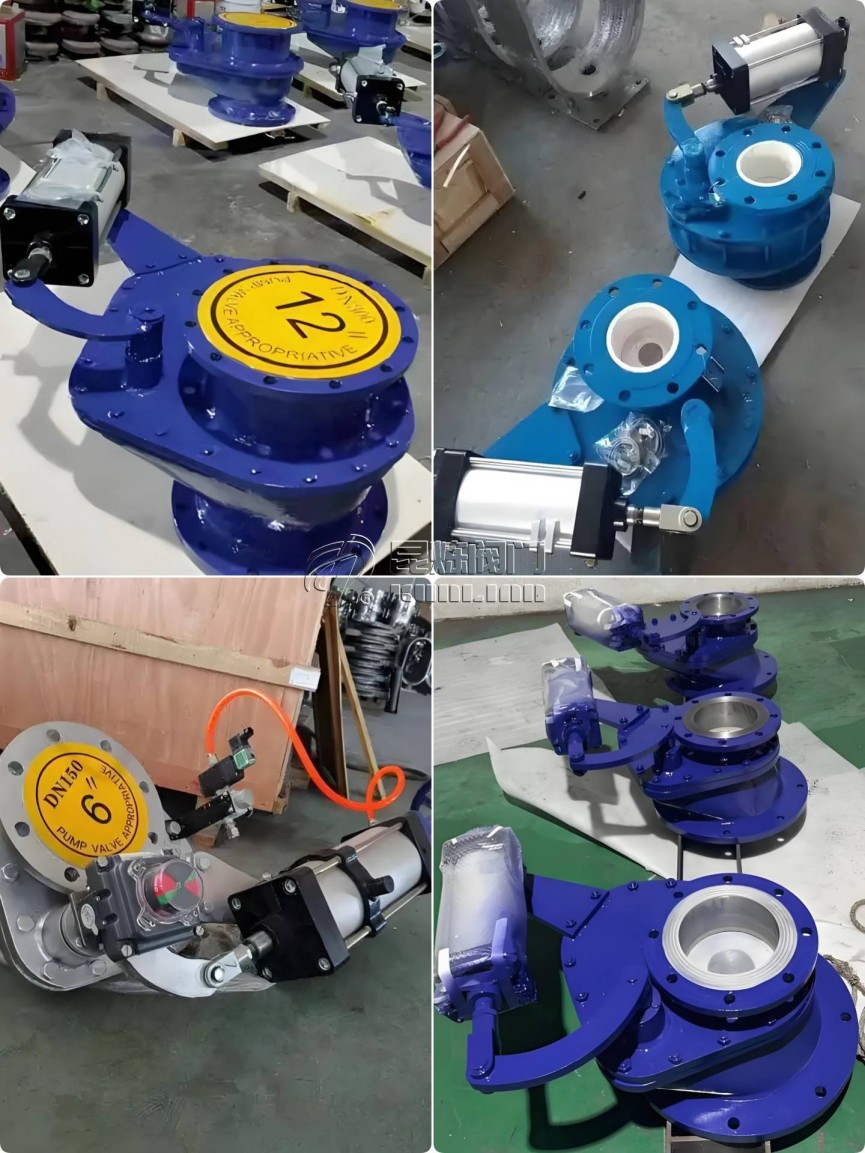

摆动式陶瓷闸阀,陶瓷密封闸阀,煤化工阀门,锂电池生产阀门,粉体输送阀门- 上海昆炼阀门制造有限公司

2. 工况适应性

  • 温度范围:-29℃至350℃(标准型),高温设计可达450℃以上
  • 压力等级:PN10-PN40,符合中高压工况需求
  • 介质兼容:耐酸碱腐蚀(PH2-14),适合煤化工和污水处理中的腐蚀性介质

3. 智能化控制

  • 气动执行器选项:标配双作用/单作用气缸,可选配智能定位器、限位开关等附件
  • 自动化集成:支持4-20mA信号反馈,可接入DCS/PLC系统
  • 快速响应:全行程时间可控制在3-15秒(DN200口径)
摆动式陶瓷闸阀- 上海昆炼阀门制造有限公司

应用场景

1. 电力行业

  • 粉煤灰输送系统
  • 脱硫脱硝浆液控制
  • 飞灰处理系统

2. 化工领域

  • 锂电池正负极材料输送
  • 化学品截断
  • 催化剂投加系统

3. 环保工程

  • 煤化工黑水处理
  • 污水处理厂污泥控制
  • 工业废水排放调节

技术参数

项目 参数
公称通径 DN200
阀体材质 铸钢(WCB)/碳钢(CF8)
密封材质 氧化铝陶瓷
连接方式 法兰式(RF/RTJ)
压力等级 PN10-PN40
泄漏等级 ANSI Class IV/V
执行机构 气动双作用/单作用

常见问题解答

Q1:摆动式陶瓷闸阀与传统闸阀相比有何优势?

A:相比传统闸阀,摆动式陶瓷闸阀具有三个优势:(1)陶瓷密封面耐磨性提高数倍;(2)摆动式结构减少密封面摩擦;(3)刀闸设计可切断纤维缠绕介质,避免卡死故障。

Q2:该阀门在煤化工黑水处理中如何解决磨损问题?

A:针对煤化工黑水含硬质颗粒的特点,采用三项技术:(1)瓷密封面硬度高;(2)闸板边缘镶嵌碳化钨耐磨条;(3)流道特殊硬化处理,整体使用寿命比普通阀门长。

Q3:DN200口径的气动执行器选型要注意什么?

A:DN200选型需重点考虑:(1)根据管道压力计算所需扭矩,建议预留30%余量;(2)高粉尘环境需选用IP67防护等级;(3)频繁动作场合建议配置速度控制阀调节开关速度;(4)低温环境需选配加热器防止气缸结冰。

Q4:阀门在锂电池材料输送中如何保证密封性?

A:针对锂电池材料的要求:(1)采用陶瓷密封(Ra≤0.2μm);(2)阀体电解抛光处理(Ra≤0.8μm);(3)PTFE填料设计,确保无泄漏;(4)可选配CIP清洗接口,符合GMP要求。

维护保养建议

  • 日常检查:每月检查密封面磨损情况
  • 润滑周期:每6个月补充专用润滑脂
  • 气源处理:确保压缩空气露点低于-20℃,过滤精度≤5μm
  • 停车保护:长期停用时应处于全开或全关位置,避免中间位存放
