专业解析陶瓷闸阀的结构特点、性能优势及应用领域
出料陶瓷闸阀主要由阀体、陶瓷闸板、阀杆、气动执行机构和控制系统组成,其主要部件采用增韧陶瓷材料制造。闸板运动方向与流体方向垂直,通过上下移动实现管道的通断控制。
陶瓷材料制成的闸板硬度可达87HRA以上,抗弯强度高,使其在特殊工况下仍能保持稳定性能。
陶瓷闸阀的耐磨性比传统金属阀门高,在矿山输送含铁矿石浆液时,磨损率比金属阀门小。氧化锆陶瓷的莫氏硬度达到9级,可应对含固体颗粒的介质。
陶瓷材料对酸碱介质具有抵抗力,在pH值1-14范围内保持稳定。面对60%浓度硫酸时,陶瓷阀门可长时间运行无腐蚀迹象。
陶瓷材料熔点高,在高温下仍能保持稳定性。热膨胀系数接近金属,可实现与金属部件的良好配合。
通过加工技术,陶瓷密封面粗糙度可达Ra0.05μm,配合低摩擦系数(μ=0.15),实现硬密封无泄漏。

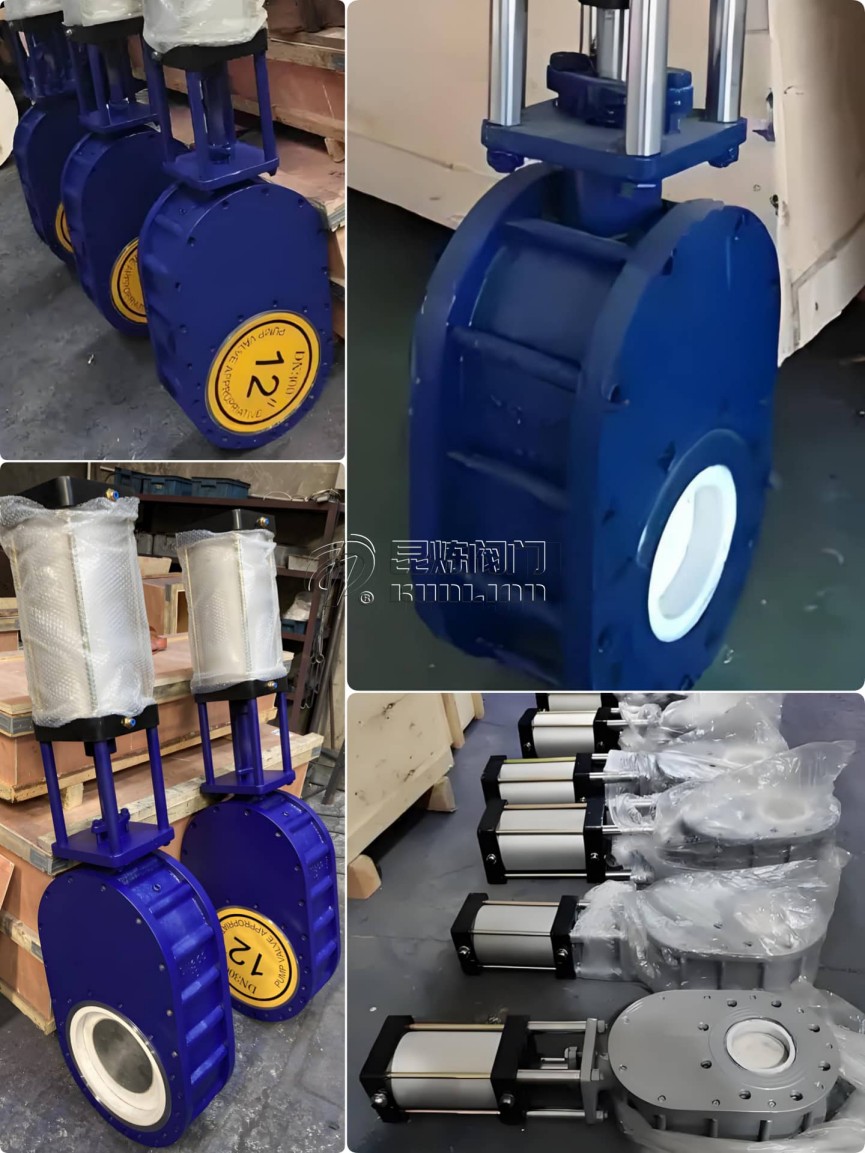

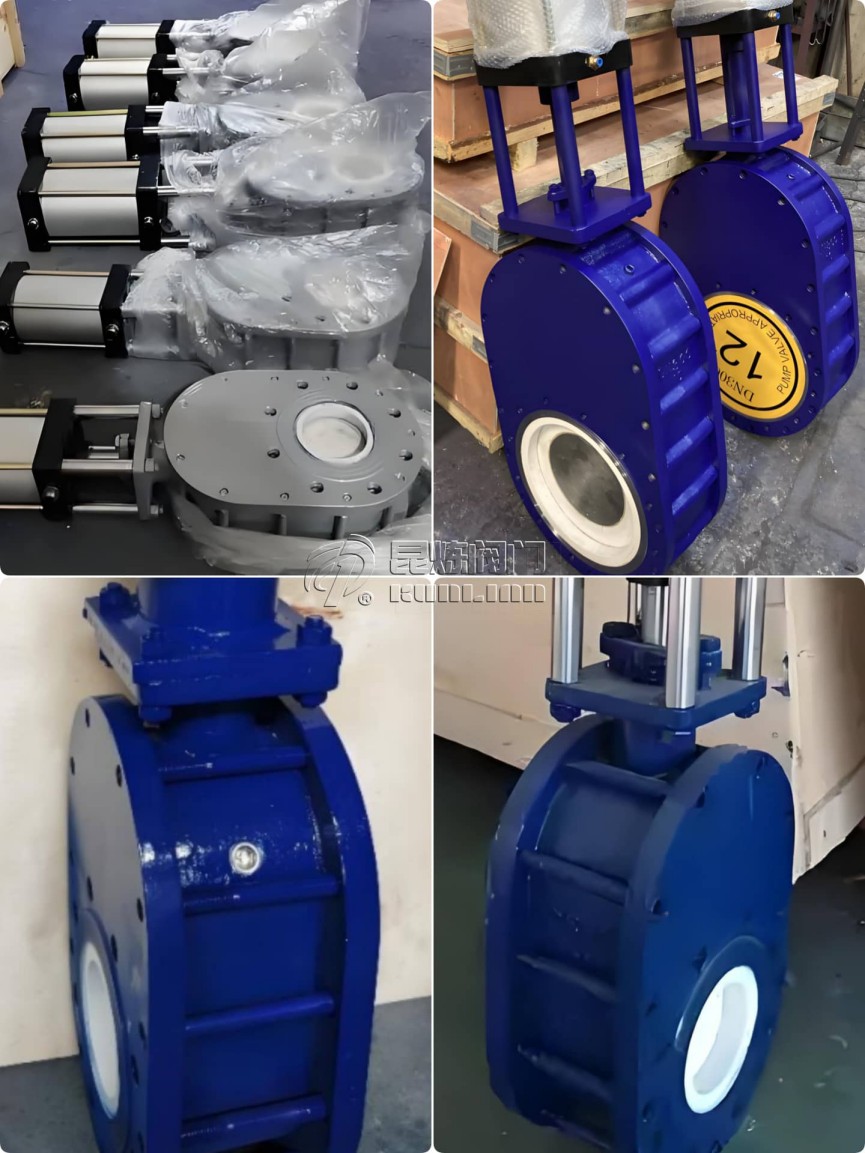

气动陶瓷闸阀结合了气动执行机构的快速响应和陶瓷材料的性能。执行机构主要分为:
元件类型 | 技术参数 |
---|---|
电磁阀 | 响应时间≤0.1s,寿命长 |
气动三联件 | 过滤精度5μm,输出压力0.4-0.8MPa |
阀门定位器 | 定位精度±0.5%FS |
应用行业 | 工况 | 性能特点 |
---|---|---|
电力行业 | 高温高压蒸汽 | 耐高温 |
化工行业 | 强酸强碱介质 | 耐腐蚀pH1-14 |
冶金行业 | 熔融金属 | 抗热震性能好 |
矿山环保 | 含固体颗粒浆料 | 耐磨性提升 |
尽管陶瓷阀门初期采购成本比金属阀门高,但其生命周期成本优势明显:
