气动单闸板闸阀 | 不锈钢闸阀 | 陶瓷密封材料

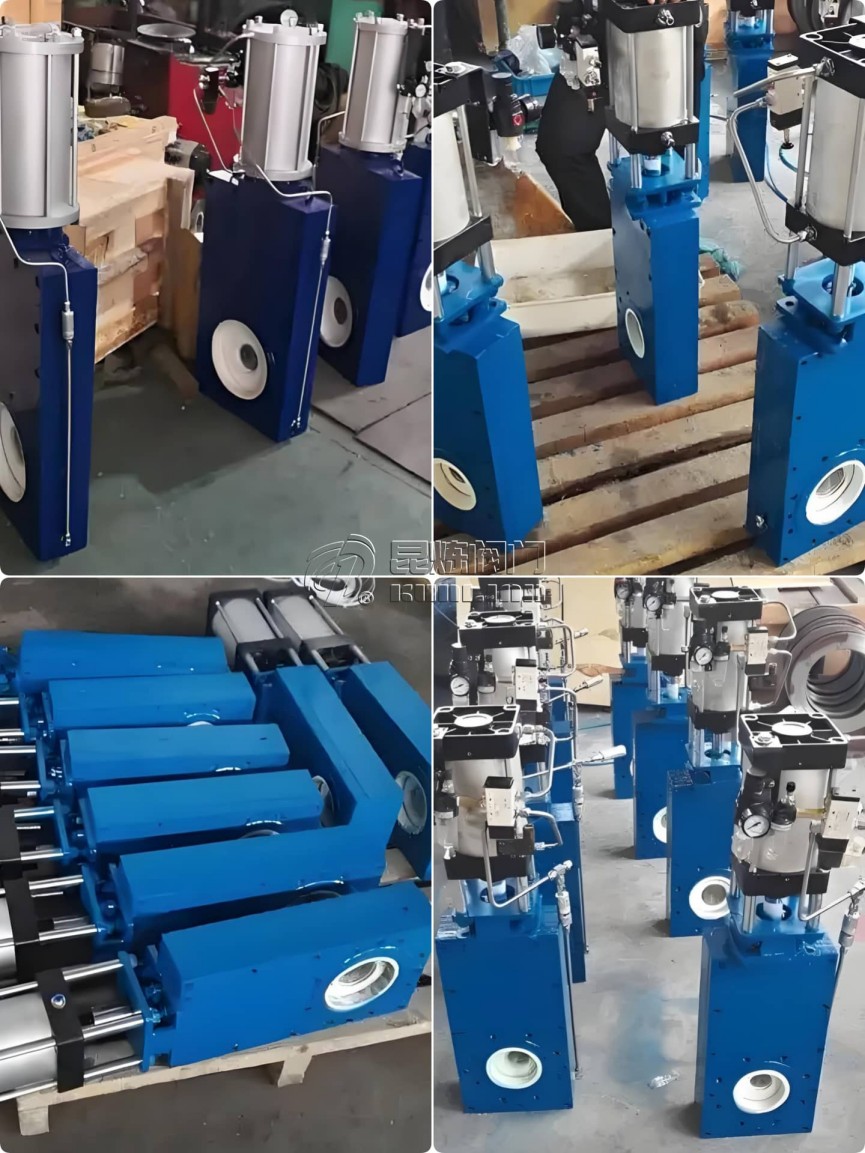

一、结构与工作原理

气动单闸板闸阀由气动执行机构和闸阀本体组成，采用压缩空气驱动闸板垂直运动实现流体控制。其主要部件包括：

• 楔形闸板：整体铸造结构，密封面角度通常为50°，适用于中低压工况
• 气动执行器：分为单作用（弹簧复位）和双作用（双向气控）两种驱动形式
• 阀杆系统：2CR13不锈钢材质，硬度≥HRC35，配备铸铝青铜螺母

工作原理：压缩空气推动活塞产生直线运动，通过阀杆带动闸板升降。全开时流道畅通，压力损失小；关闭时楔形闸板与阀座形成面密封。

二、关键性能参数

三、材质选型指南

1. 阀体材质：

• 铸铁（HT250）：适用于常温清水介质
• 304不锈钢：弱腐蚀性介质（pH 4-10）
• 316L不锈钢：含Cl-＞50ppm的腐蚀环境

2. 密封材料：

• 丁腈橡胶：-30~120℃常规介质
• 氟橡胶：-20~200℃油品/化学品
• 陶瓷复合：耐磨颗粒介质（硬度≥HRA88）

四、工业自动化集成

1. 控制方式：

• 二位五通电磁阀：基础开关控制
• 智能定位器：4-20mA信号调节开度
• PROFIBUS-DP总线：集成DCS系统

2. 安装要点：

• 水平安装时阀杆朝上
• 进出口直管段≥5倍管径
• 气源需配置三联件（过滤器/减压阀/油雾器）

五、故障处理

问题1：关闭不严

检查项：①密封面磨损（＞0.5mm需研磨） ②气源压力＜0.4MPa ③闸板导向槽积渣

问题2：动作迟缓

解决方案：①提高气源压力至0.6MPa ②清洗电磁阀节流孔 ③更换硬化阀杆套

问题3：外泄漏

处理步骤：①紧固填料压盖 ②补充石墨填料 ③更换阀杆密封圈

六、行业应用案例

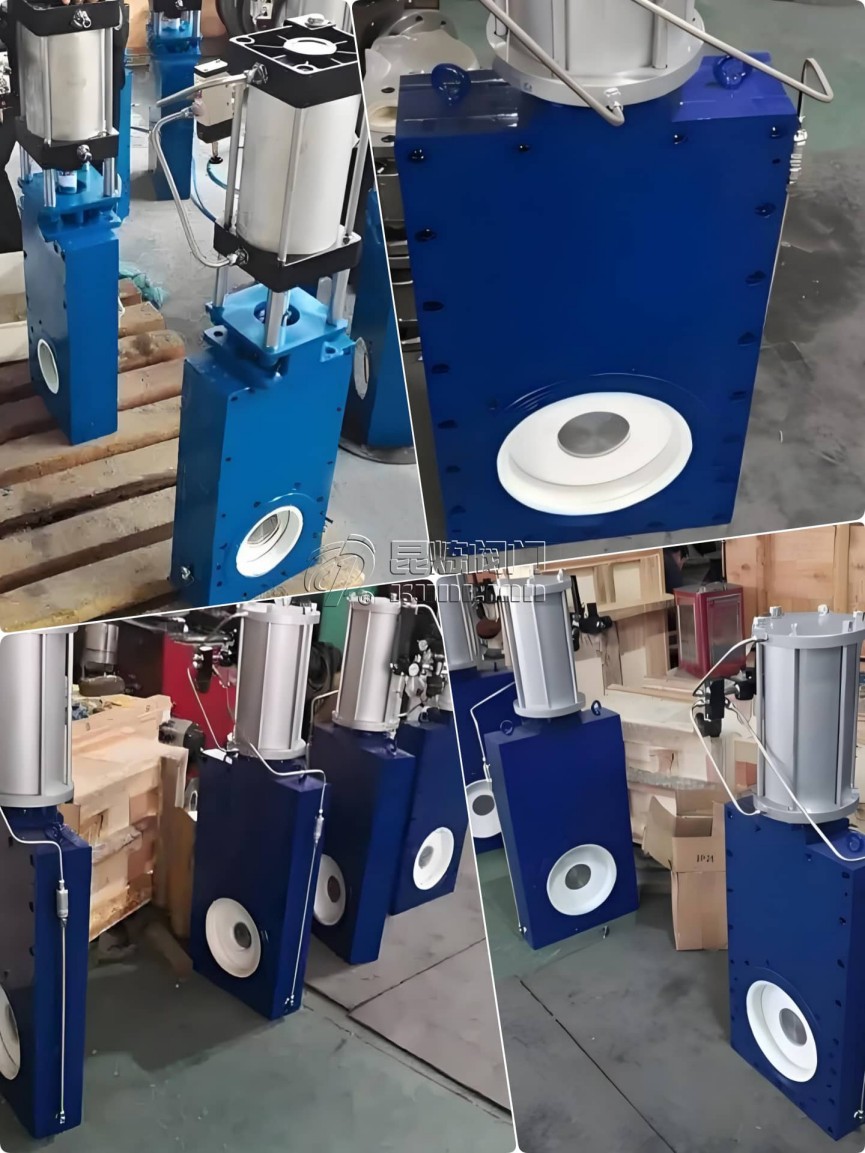

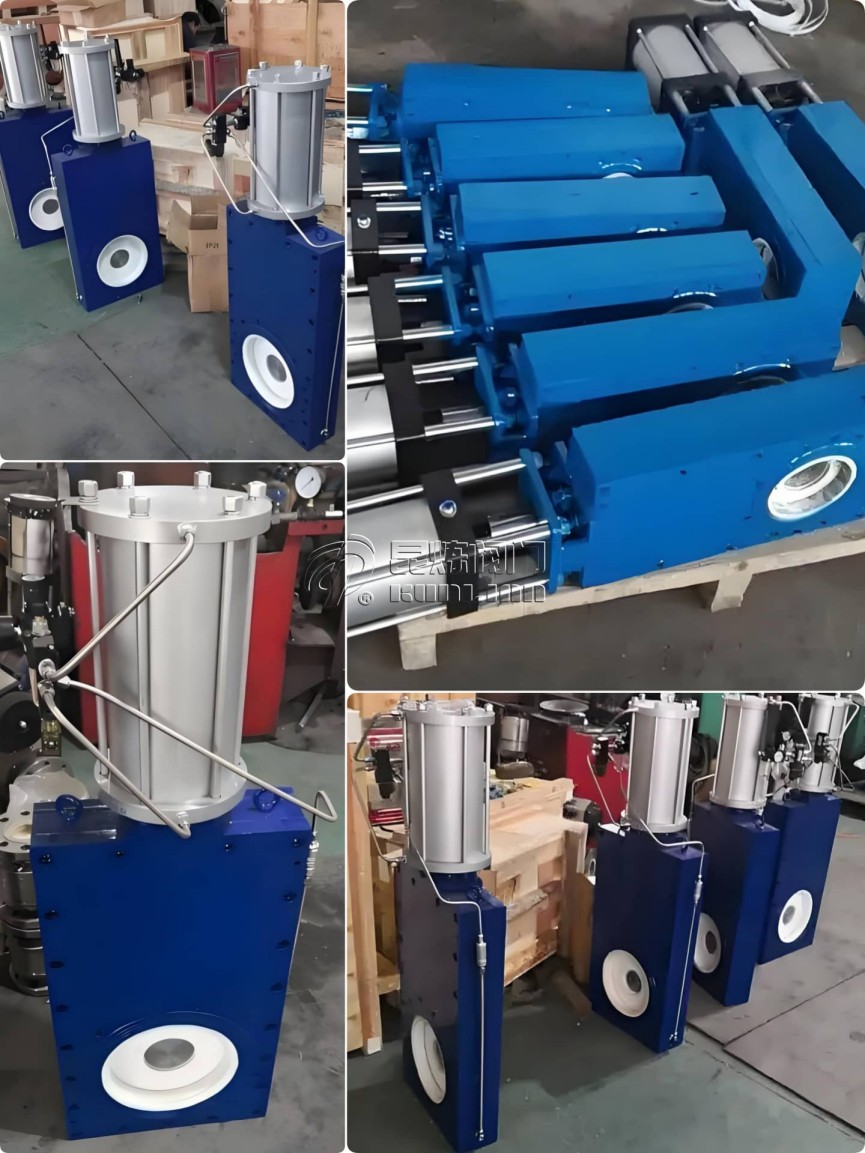

• 电力行业：电厂除灰系统采用陶瓷密封单闸板阀长时间连续运行，减少更换密封件次数
• 化工领域：316L材质阀门在20%盐酸管路中使用寿命长
• 食品加工：使用卫生级304阀门应对工况
