偏心半陶瓷球阀密封技术、结构特点

更新时间:2025-5-26 信息来源:偏心半陶瓷球阀密封技术、结构特点

产品概述

偏心半陶瓷球阀是一种采用氧化锆陶瓷阀芯与金属阀体组合的高性能阀门,通过90°偏心旋转实现介质控制。该产品公称通径覆盖DN15-DN600,压力等级可达PN16-PN100,特别适用于含固体颗粒、强腐蚀性介质的特殊工况。

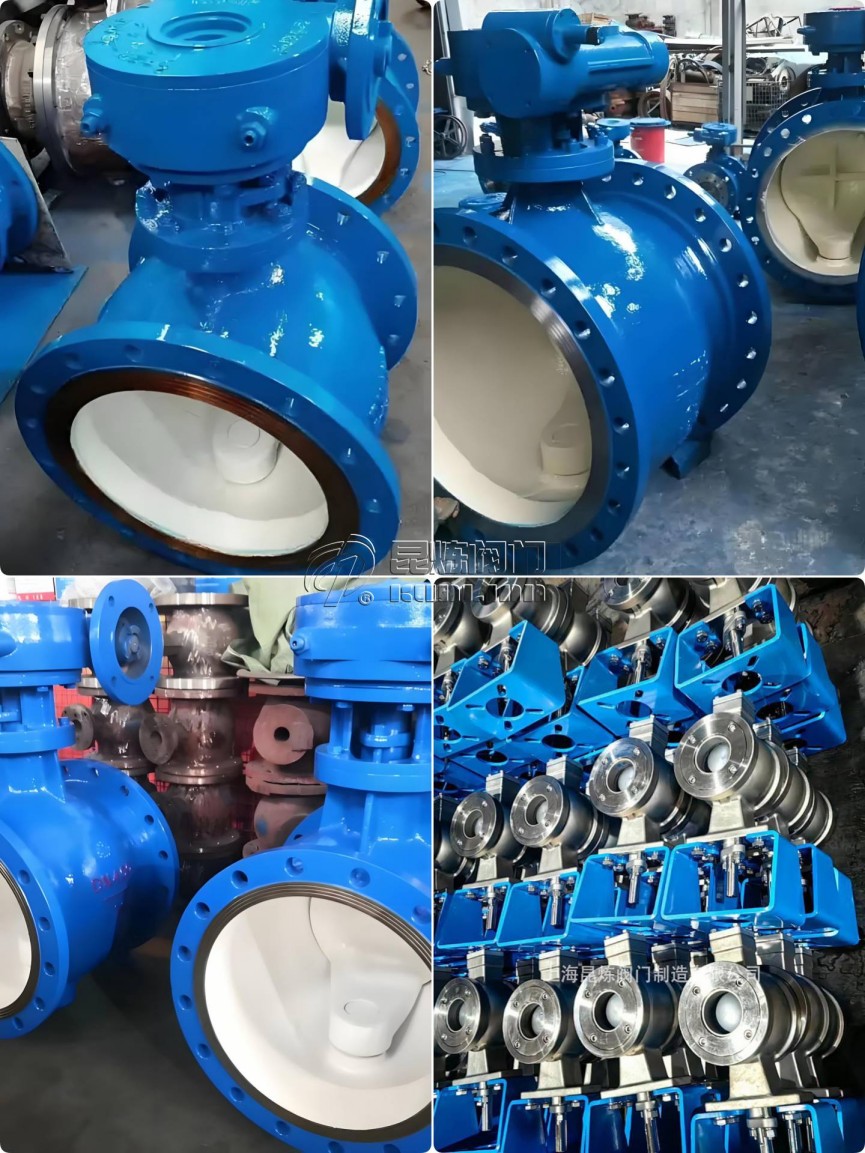

偏心半陶瓷球阀密封技术、结构特点- 上海昆炼阀门制造有限公司

结构特点

陶瓷-金属组合结构

氧化锆陶瓷阀芯:ZrO₂含量≥95%,硬度≥HRA88

金属阀体:CF8/CF8M不锈钢或WCB碳钢材质

耐磨涂层:阀体内腔喷涂Al₂O₃陶瓷涂层

偏心驱动机构

采用10-15°偏心角设计,降低启闭扭矩

90°旋转实现快速动作,配备蜗轮/气动/电动执行机构

密封系统

双金属阀座:304+PTFE复合结构

板簧预紧装置:提供持续密封力补偿

非金属弹性密封:氟橡胶或PTFE材质

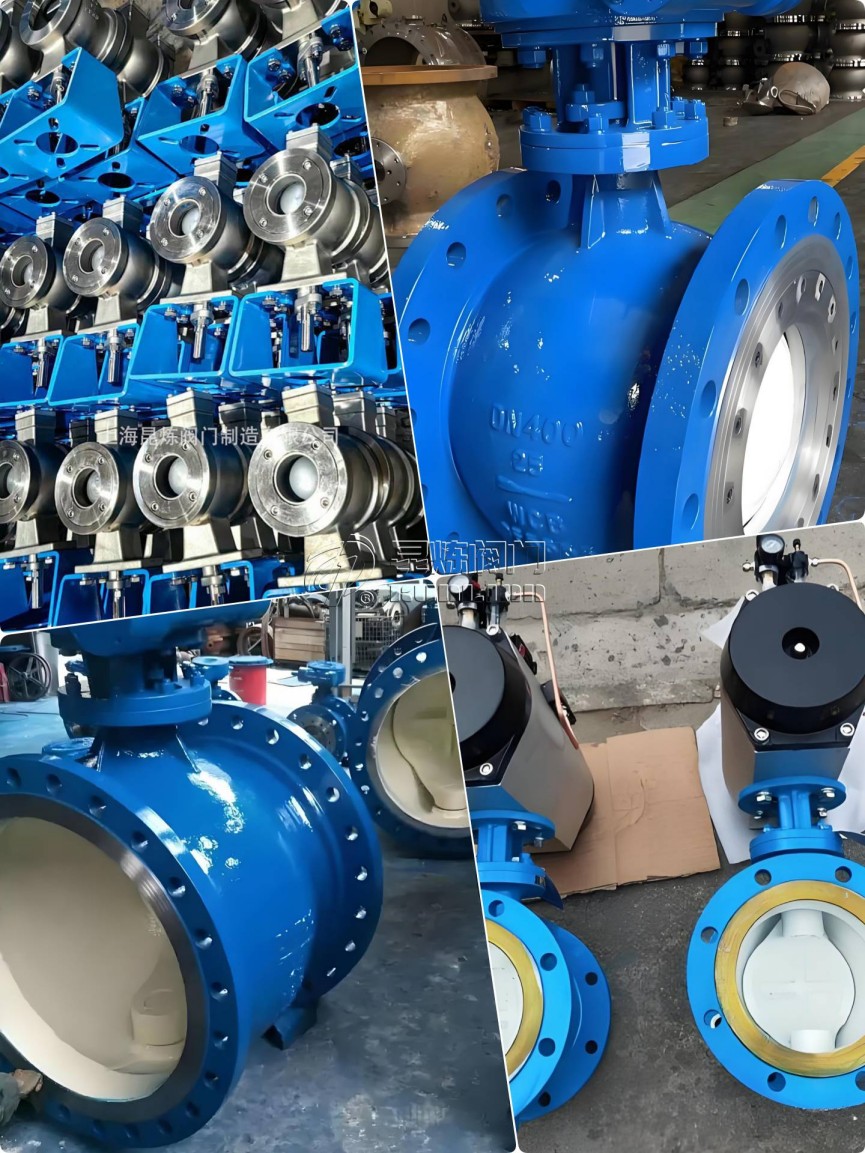

偏心半陶瓷球阀,偏心半陶瓷球阀结构,偏心半陶瓷球阀厂家- 上海昆炼阀门制造有限公司

技术参数

项目 参数 项目 参数
公称通径 DN15-DN600 工作温度 -40℃~450℃
压力等级 PN16-PN100 密封等级 ANSIB16.104VI级
连接方式 法兰/对夹/螺纹 适用介质 酸碱盐浆料等

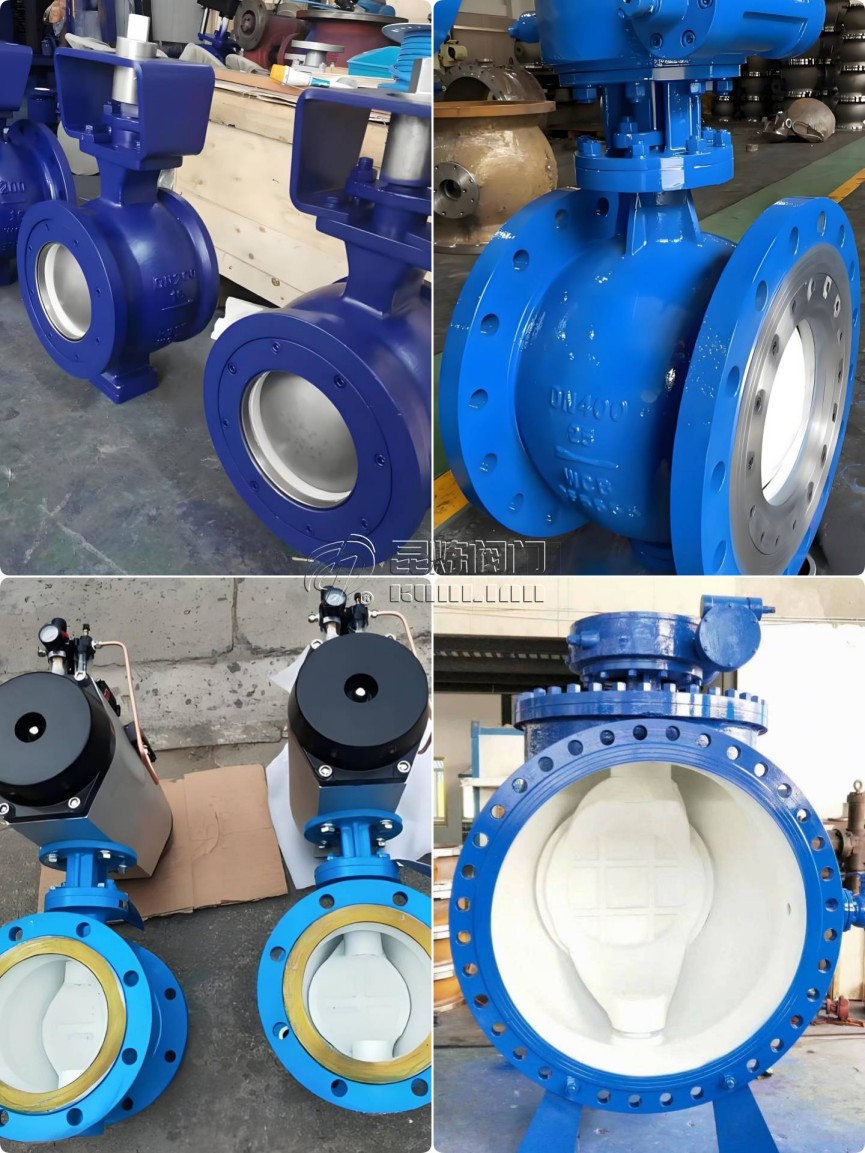

偏心半陶瓷球阀结构图、工作原理- 上海昆炼阀门制造有限公司

常见问题解答

Q1:陶瓷阀芯的耐腐蚀性能如何?

氧化锆陶瓷在pH0-14范围内具有耐蚀性,可抵抗浓硫酸、中等浓度氢氟酸等强腐蚀介质,腐蚀速率小。

Q2:偏心结构如何延长阀门寿命?

10-15°偏心角设计使阀球在开启瞬间与阀座脱离,减少摩擦磨损,使用寿命可达普通球阀数倍。

Q3:双金属阀座有何优势?

304不锈钢提供结构强度,PTFE层确保密封性能,组合结构既耐高压(≤10MPa)又保持弹性补偿能力。

Q4:如何选择执行机构?

DN≤200推荐气动执行器(0.4-0.7MPa),DN200-400建议蜗轮传动,DN>400需配置电动执行机构(防护等级IP66-67)。

Q5:陶瓷部件是否容易碎裂?

采用氧化锆增韧陶瓷材料(TZP),其断裂韧性可达8-10 MPa·m^(1/2),大于普通陶瓷。板簧预紧装置使密封面仅承受均匀压应力而非冲击力。

Q6:如何确保长期密封稳定性?

独特的双金属阀座结构嵌入式板簧设计,可自动补偿磨损量。

Q7:适用温度范围是多少?

标准型号适用-29℃至200℃工况,采用特殊密封材料可提升至425℃(需选配陶瓷纤维垫片)。
