Q344TC涡轮三通陶瓷球阀

Q344TC涡轮三通陶瓷球阀介绍

Q344TC涡轮三通陶瓷球阀是一种流体接触部件为陶瓷材料的切换类阀门，应用于化工、石油、电力、冶金、环保等行业，适用于腐蚀性介质、高温高压及含颗粒流体的输送系统。其特殊的结构设计和材料性能，使其在复杂工况下展现出密封性、耐磨性和耐腐蚀性。

结构与工作原理‌ Structure and Principle

涡轮三通陶瓷球阀采用L型或T型流道设计，通过旋转陶瓷球体实现流体的切换、分流或合流。阀门由阀体、陶瓷球芯、阀座、阀杆及驱动装置组成，其中关键部件（如球芯和阀座）采用氧化锆或氧化铝陶瓷材料，确保长期稳定运行。

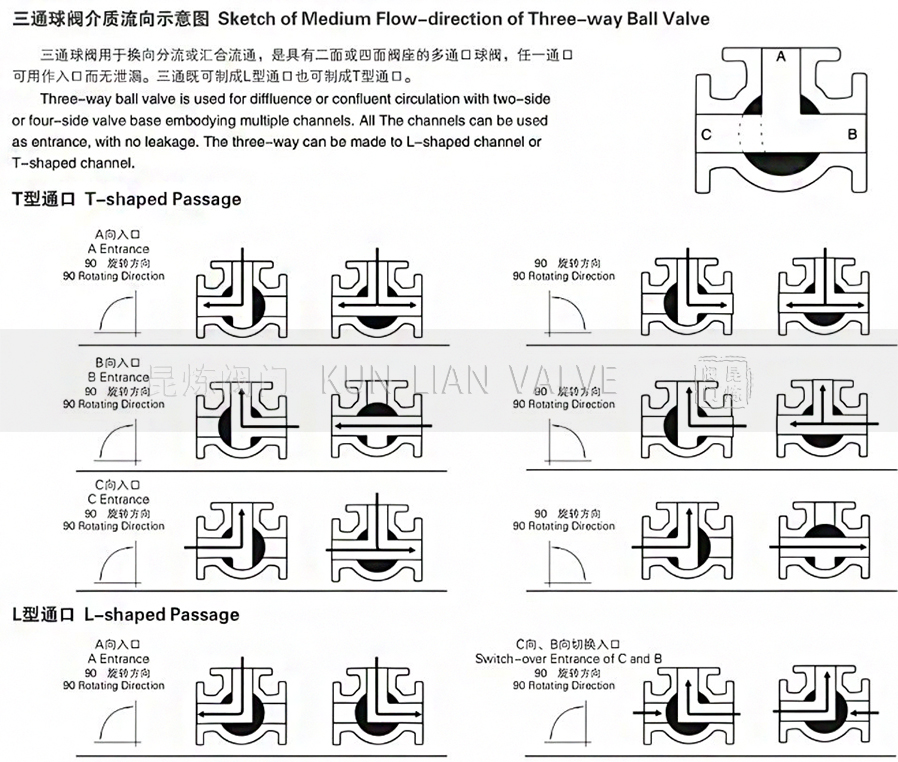

流向示意图 Fluid Direction

• Q344TC-L型三通阀‌：适用于介质流向切换，可实现两进一出或一进两出的控制。
‌‌
• Q345TC-T型三通阀‌：适用于介质分流或合流，混合、分配等工艺需求。

应用规范 Application Specifications

装配

• 1、阀门各部件在装配前，应清除毛刺、尖棱和污渍等
• 2、装配完毕后，阀门转动灵活平稳，不应有卡阻现象
• 3、试验结束后清除积水，擦净内腔，封盖防脏。

标准

• 1、设计和制造：GB12237-89
• 2、阀门检查和试验：GB13927-92
• 3、法兰连接：JB79.1-94

产品特点 Product Features

‌耐腐蚀性‌

陶瓷材料化学稳定性好，可耐受强酸、强碱、盐类及有机溶剂等腐蚀性介质，是传统耐腐蚀金属阀门的替代品。

耐磨与抗冲刷性能‌

陶瓷硬度高，能抵抗固体颗粒、纤维等介质的磨损，延长阀门使用寿命，适用于浆料、矿浆等高磨损工况。

‌

高温稳定性‌

氧化锆陶瓷耐高温性，热膨胀小，可在高温蒸汽及热流体环境中长期稳定工作，避免传统金属阀门因热变形导致的泄漏问题。

经济性‌

陶瓷阀门的耐磨性是普通金属阀门的数倍，可降低维护成本，减少停机更换频率，提高生产效率。

‌

多种驱动方式可选‌

支持手动、气动、电动等驱动方式，并可定制防爆、耐高温等特殊型号，满足不同工业场景需求。

应用领域‌ Application Area

行业与工况

‌
• 化工行业‌：酸、碱、盐类介质的输送与切换。
‌
• 电力行业‌：高温蒸汽、灰渣浆液的控制。
‌
• 环保工程‌：污水处理、烟气脱硫等腐蚀性流体系统。
‌
• 冶金与矿业‌：矿浆、泥浆等高磨损介质的调节。

零件明细 Parts Material

序号No.	零件名称Parts Name	材质Material
		不锈钢Stainless steel	铸钢Cast steel
1	阀体Body	CF8	WCB/陶瓷
2	球体Ball	304	2Cr13
3	阀座Seat	304	2Cr13/陶瓷
4	密封垫Gasket	柔性石墨	柔性石墨
5	弹簧座Spring Seal	304	2Cr13
6	弹簧Spring	304	弹簧铜
7	接体Union body	CF8	WCB/陶瓷
8	阀杆Stem	304	2Cr13
9	阀盖Bonnet	CF8	WCB/陶瓷
10	螺母Nut	A194b	45
11	螺栓Bolt	A193B8	35CrMoA
12	填料Stem packing	柔性石墨	柔性石墨
13	填料压板Gland flange	CF8	WCB/陶瓷
14	螺钉Screw	A193B8	35CrMoA
15	支架Yoke	WCB	WCB/陶瓷
16	涡轮Worm gear	组合件	组合件

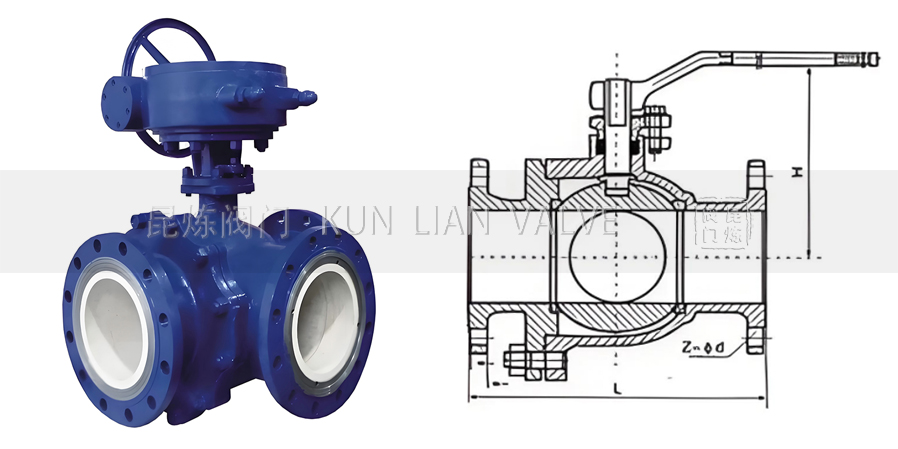

结构图 Structural Diagram

主要外形尺寸 Main Outlinesize

PN1.0-10MPa

尺寸Dimension	Inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	150	150	180	200	220	240	260	280	320	380	440	550	670	760
H		90	95	105	115	135	140	155	185	210	275	308	335	390	470
W		140	140	155	250	250	350	350	420	500	500	600	600	700	800
1/2(L)		75	75	90	100	110	120	130	140	160	190	220	275	335	380

获取Q344TC-涡轮三通陶瓷球阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

Q344TC-涡轮三通陶瓷球阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
