D673TC气动对夹陶瓷蝶阀

D673TC气动对夹陶瓷蝶阀介绍

介绍 Introduce

产品简介

D673TC气动对夹陶瓷蝶阀是一种三偏心结构的开关阀，可用于中低压管道含颗粒流体的开关控制。其采用结构陶瓷做密封副，其耐腐蚀、耐高温、耐磨损及耐冲蚀性能，可应用于石化、冶金、造纸、电站、炼油、煤炭等行业的不同酸碱盐气体、液体、高温蒸汽、泥浆和灰渣输送系统中，作调节流量或切断介质使用。运动部分均采用结构陶瓷材料，弧面接触加工。采用偏心结构，减小运动部分的摩擦，延长阀门的使用寿命。蝶阀部分材质可依需求替换，适用于多种高磨损、高温、高腐的特殊工况。驱动方式有手动、气动、电动等，小巧轻便，容易拆装及维修，并可在任意位置安装。结构简单、紧凑，操作扭矩小，90°回转开启迅速，流量特性趋直线，调节性能好。

特点说明

D673TC气动对夹陶瓷蝶阀为陶瓷蝶阀系列产品，其结构采用三维偏心原理设计，使密封面的空间运动轨迹微量偏移，密封面相互之间无摩擦、无干涉，加上密封材料、阀座结构选择陶瓷，使蝶阀的密封性、耐腐蚀性、耐磨性等都得到了提升。

参数特征 Parameter Characteristics

性能

• 1、本阀由阀体、蝶板、多层次阀座、阀杆、气动执行机构等主要部件组成
• 2、开启力矩小、灵活方便、省力节能
• 3、三维偏心结构，使蝶板越关越紧，其密封性能稳定，达到无泄漏
• 4、耐腐蚀、耐磨性、耐高温、热膨胀系数小
• 5、压力0.6-1.6Mpa、温度＜200℃

零件明细 Parts Details

序号	名称	材料
1	阀体	WCB/304/316
2	蝶板	WCB/304/316、陶瓷
3	密封圈	陶瓷
4	阀杆	2Cr13、1Cr13不锈钢、铬钼钢
5	轴承	奥氏体不锈钢、304氮化ZG00Cr18Ni10
6	填料	柔性石墨

应用规范 Application Specifications

标准

• 设计与制造：GB/T 12224
• 结构长度、法兰尺寸：厂标
• 检验与试验：GB/T 9092
• 材料：碳钢 GB/T 12229、不锈钢 GB/T 12230
• 标志：GB/T 12220

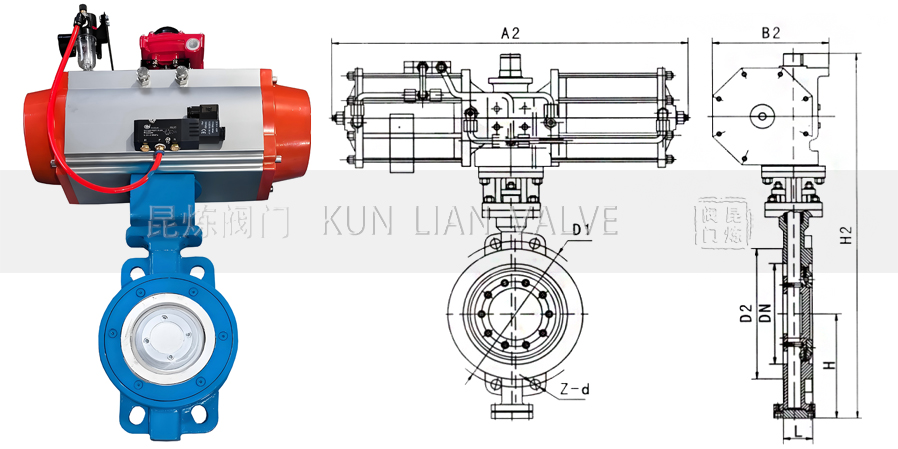

结构图 Structural Diagram

外形尺寸 External Dimensions

公称通径		结构长度(标准值)		外形尺寸(参考值)				连接尺寸(标准值)
				H	D673TC			PN0.6Mpa		PN1.0Mpa
mm	inch	L1	L2		H2	A2	B2	D1	Z-d	D1	Z-d
40	1-1/2	43	43	107	625	245	72	100	4-14	110	4-18
50	2	43	43	112	625	245	72	110	4-14	125	4-18
65	2-1/2	46	46	115	625	245	72	130	4-14	145	4-18
80	3	49	64	120	645	245	72	150	4-18	160	8-18
100	4	56	64	138	675	355	92	170	4-18	180	8-18
125	5	64	70	164	715	355	92	200	8-18	210	8-18
150	6	70	76	175	800	355	92	225	8-18	240	8-22
200	8	71	89	215	850	450	170	280	8-18	295	8-22
250	10	76	114	243	925	450	170	335	12-18	350	12-22
300	12	83	114	285	1035	450	220	395	12-22	400	12-22
350	14	96	127	320	1070	450	220	445	12-22	460	16-22
400	16	102	140	350	1190	450	220	495	16-22	515	16-22
450	18	114	152	350	1250	650	280	550	16-22	565	20-26
500	20	127	152	380	1290	650	280	600	20-22	620	20-26
600	24	154	178	435	1455	850	380	705	20-26	725	20-30

获取D673TC-气动对夹陶瓷蝶阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

D673TC-气动对夹陶瓷蝶阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
