气动陶瓷球阀参数、应用

更新时间:2025-5-27 信息来源:气动陶瓷球阀参数、应用

产品特点

本系列气动陶瓷球阀采用氧化铝/氧化锆陶瓷球体(HRC90硬度)不锈钢阀体(304/316L)组合,配备PTFE/PEEK密封系统气动执行器(单/双作用),具有强耐磨、耐腐蚀、耐高温(-40℃~550℃)特性,适用于矿浆、灰渣、酸碱介质等特殊工况。

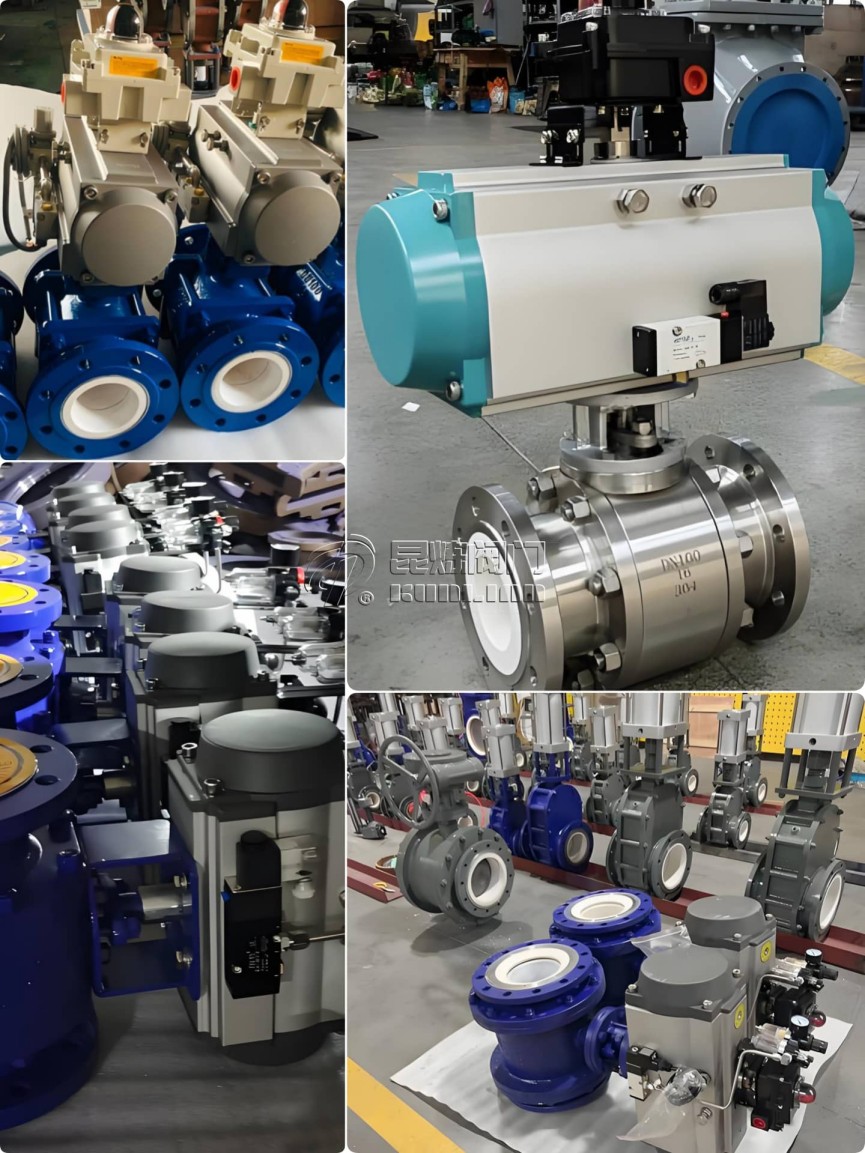

气动陶瓷球阀参数、应用- 上海昆炼阀门制造有限公司

产品系列与技术参数

产品类型 特点 技术参数
陶瓷调节球阀 V型切口设计,线性流量调节 调节精度±2%
耐磨陶瓷V型球阀 60°/90°V型开口,剪切颗粒物 通径DN15-DN300
气动陶瓷切断阀 快速切断(<1秒) 泄漏等级低
衬陶瓷法兰球阀 全通径设计,零滞留 压力PN6-PN64

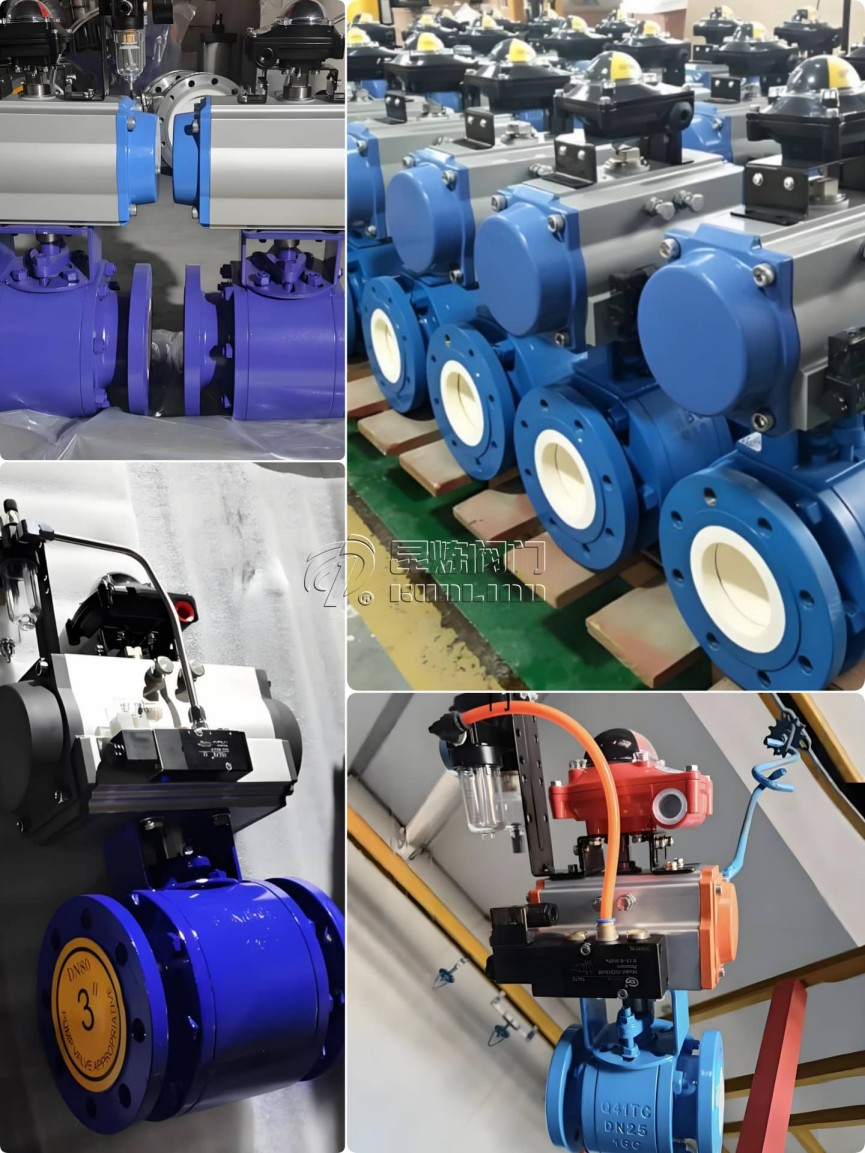

气动陶瓷球阀应用,气动陶瓷球阀维修,气动陶瓷球阀故障排除- 上海昆炼阀门制造有限公司

主要组件详解

1. 陶瓷球体材料

  • 氧化铝陶瓷(Al₂O₃):硬度HRC85-90,性价比较高
  • 氧化锆陶瓷(ZrO₂):硬度HRC90+,耐强酸碱腐蚀

2. 阀体材质选择

  • 304不锈钢:通用型耐腐蚀材质
  • 316L不锈钢:含钼元素,耐氯离子腐蚀

3. 密封系统配置

  • PTFE密封:耐化学腐蚀(-40℃~200℃)
  • PEEK密封:耐高温磨损(<260℃)

4. 气动执行器选项

  • 单作用:弹簧复位,失气自动关闭
  • 双作用:双向气控,需外部信号切换
气动陶瓷球阀结构图、原理、厂家- 上海昆炼阀门制造有限公司

行业应用

  • 矿山选矿:矿浆管道控制,使用寿命较金属阀提升
  • 火力发电:飞灰处理系统,耐550℃高温
  • 化工行业:浓硫酸管道,年腐蚀率低
  • 污水处理:含石英砂介质,可长期连续使用

常见问题解答

Q1:氧化铝和氧化锆陶瓷如何选择?
A1:氧化铝适用于一般磨损工况(如矿浆),氧化锆推荐用于同时存在强腐蚀(pH<2或>12)和磨损的特殊环境。
Q2:PTFE和PEEK密封的耐温区别?
A2
  • PTFE:标准工况(-40℃~200℃)
  • PEEK:高温工况(<260℃),耐磨性提升
Q3:单/双作用气动执行器选型建议?
A3
  • 单作用:需要安全切断功能(失气自动关闭)
  • 双作用:频繁调节场合
Q4:安装时需特别注意哪些事项?
A4
  1. 禁止用锤击方式安装,需使用专用夹具
  2. 管道焊接时需拆下阀体,防止陶瓷件热震破裂
  3. 首次使用前需用介质冲洗管道杂质
