1. 耐腐蚀性能
- 陶瓷密封面：采用氧化铝陶瓷，硬度高且耐酸碱腐蚀(PH1-14)
- 阀体材质：碳钢衬胶/不锈钢可选，适应不同腐蚀环境
- 介质兼容：应对强酸、强碱、盐溶液及各类化学介质

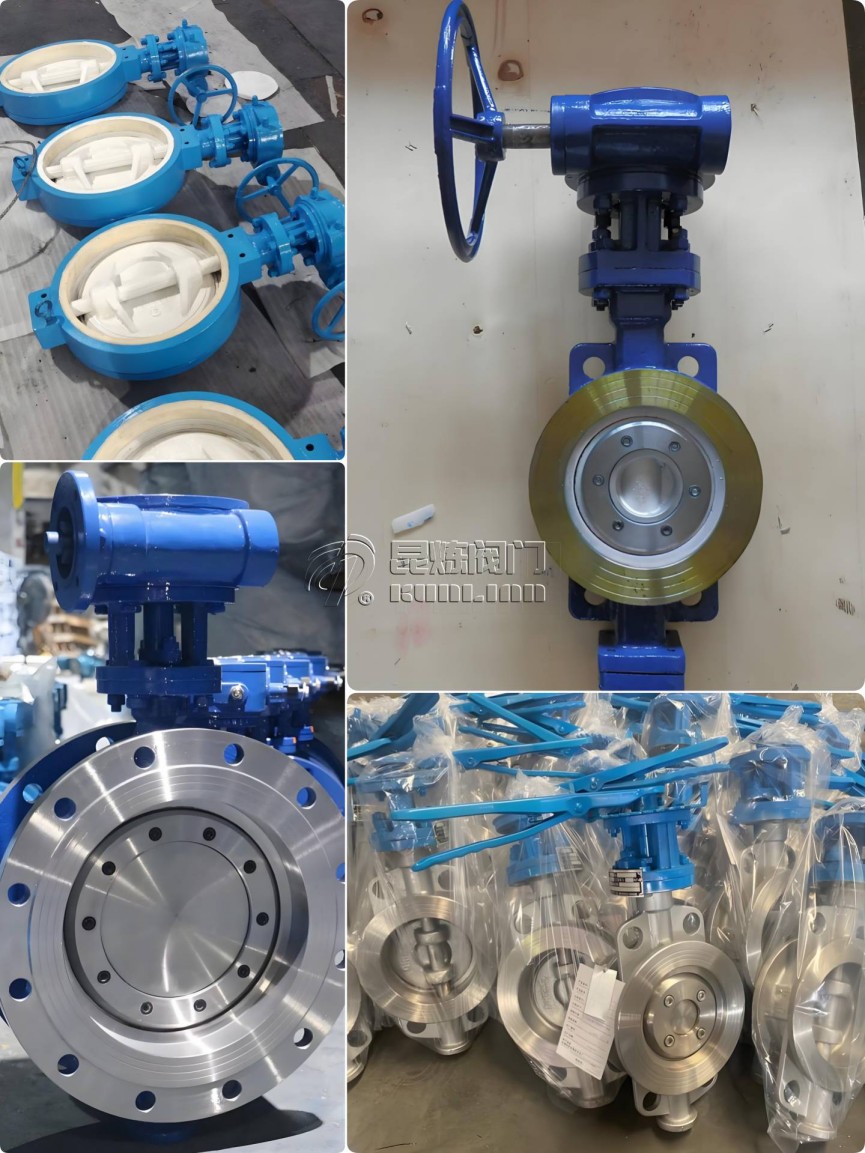

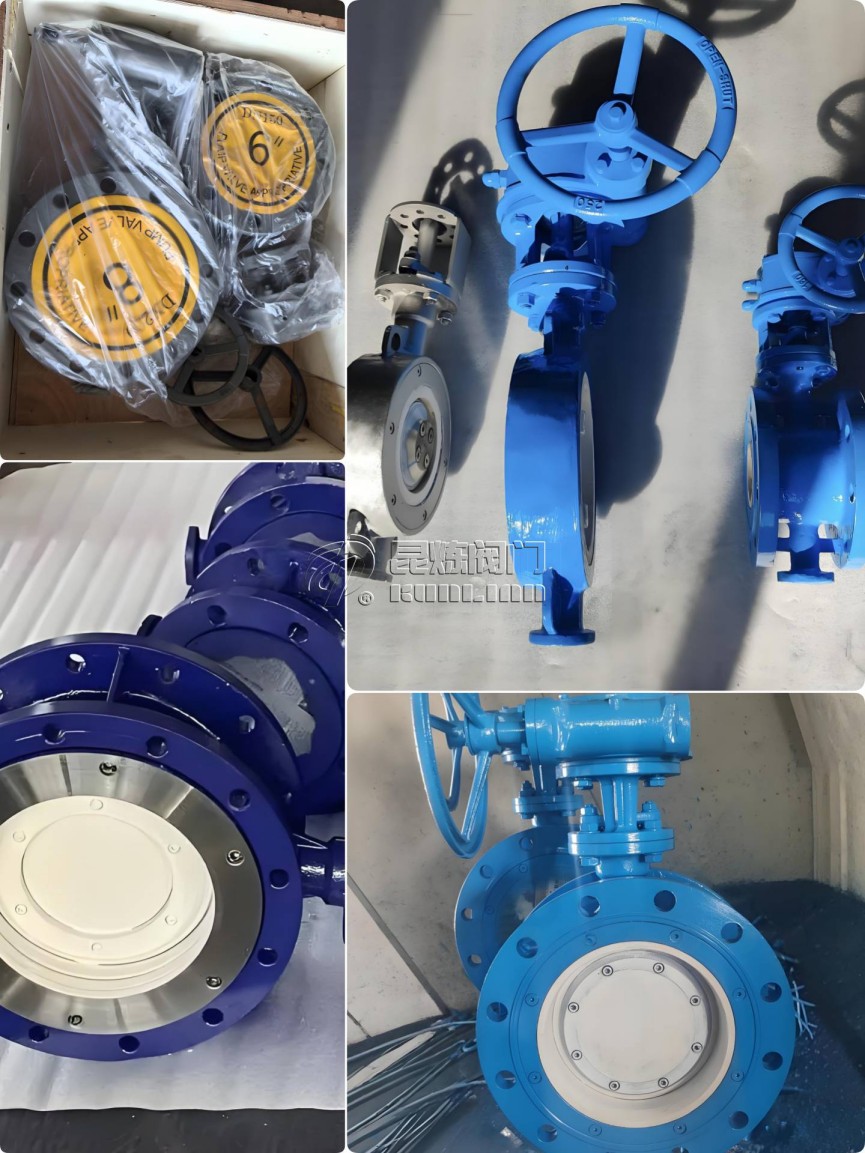

手动对夹陶瓷蝶阀是一款为酸碱盐介质、纸浆污水处理及矿业灰渣输送等特殊工况设计的阀门。该产品采用陶瓷密封面与金属阀体复合结构，具有PN10～16压力等级，通过0°-90°旋转手柄实现流量控制。其紧凑的对夹式设计特别适用于空间受限的管道系统，同时可选配法兰式连接应对不同安装需求。
| 特性 | 对夹式蝶阀 | 法兰式蝶阀 |
|---|---|---|
| 结构 | 紧凑轻便 | 结构稳固 |
| 重量 | 减轻30%-50% | 标准重量 |
| 安装 | 需配对夹法兰 | 直接法兰连接 |
| 成本 | 经济实惠 | 相对较高 |
| 维护 | 拆卸简便 | 需拆除螺栓 |
| 适用场景 | 空间受限场合 | 高压大口径管道 |
| 参数名称 | 技术指标 |
|---|---|
| 公称通径 | DN50-DN600 |
| 压力等级 | PN10/PN16 |
| 连接方式 | 对夹式/法兰式 |
| 阀体材质 | WCB/CF8/衬胶 |
| 密封材料 | 氧化铝陶瓷 |
| 操作方式 | 手动蜗轮/手柄 |
| 泄漏等级 | ANSI Class IV |
A：安装时需注意：(1)确保管道法兰面平整清洁；(2)阀门与管道需同轴对中；(3)按对角线顺序逐步拧紧螺栓；(4)安装后需进行全开全关测试。
A：采用三项技术：(1)特殊弹性阀座设计补偿热变形；(2)金属与陶瓷采用梯度过渡层；(3)高温型采用特殊合金阀杆，确保在250℃下仍能灵活操作。
A：针对纸浆特点：(1)流线型阀板设计减少介质滞留；(2)阀杆特殊抛光处理；(3)可选配自清洁刮刀装置；(4)阀板边缘倒圆角处理。
A：选择依据：(1)手动适用于不频繁操作、小口径场合；(2)大口径或远程控制建议选配蜗轮箱；(3)自动化系统可加装气动/电动执行机构；(4)危险区域建议使用防爆型执行器。
