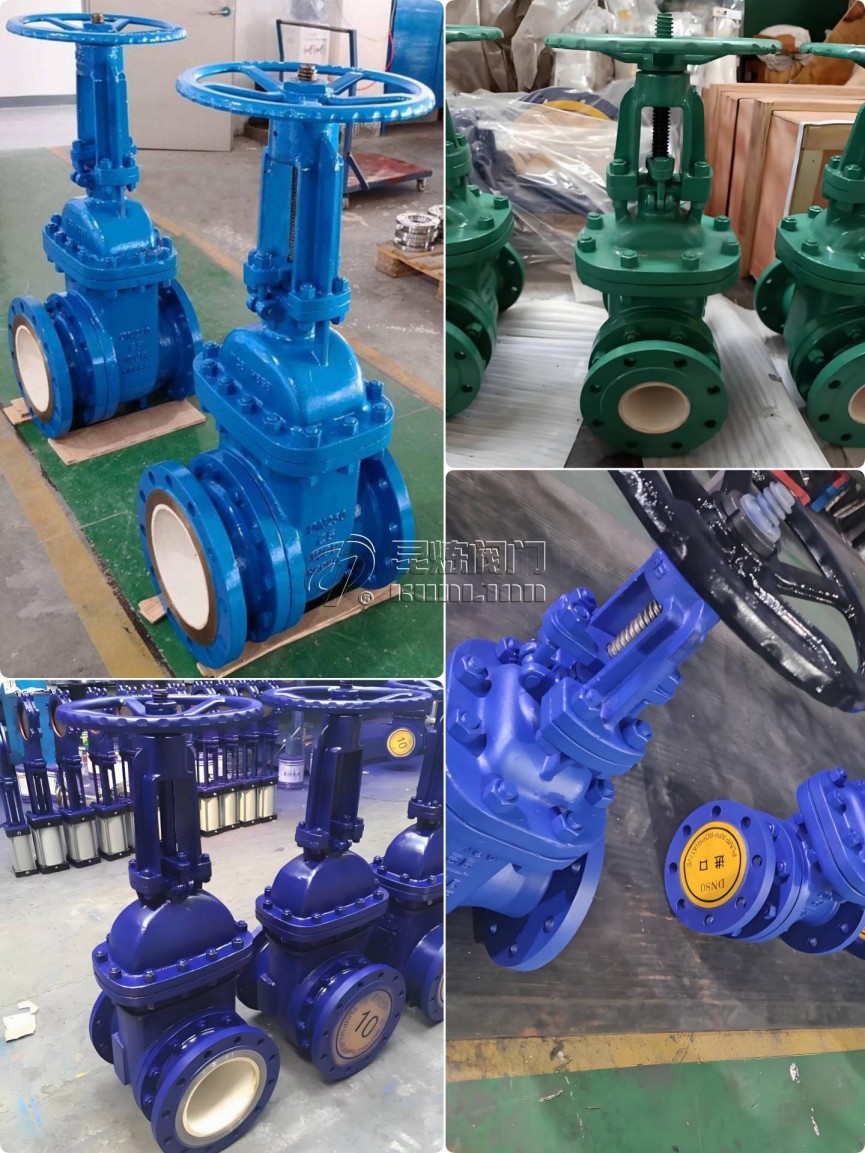

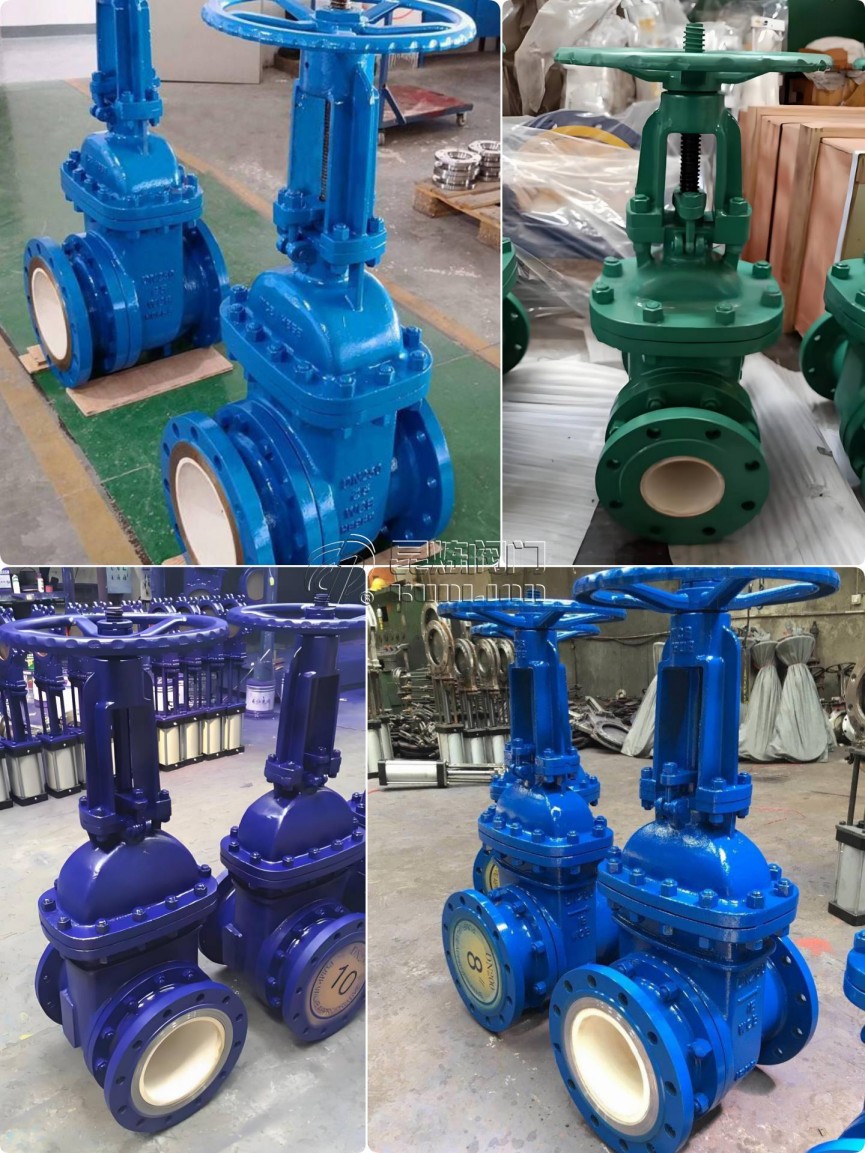

排渣陶瓷闸阀采用碳钢阀体与工程陶瓷内衬组合结构，硬度达HRA88以上，具有较高的耐磨性和耐冲刷性能。产品系列包含PZ41TC手动型、Z644TC气动双闸板型、PZ941TC电动型等多种规格，专为火力发电、矿山选矿、煤化工等行业的排渣系统设计。
| 结构设计 |
陶瓷内衬技术：氧化铝/氧化锆工程陶瓷内衬，硬度HRA88以上 双面密封结构：双向耐磨设计，确保密封稳定性 薄型阀体设计：PZ73TC系列防介质沉积结构 |
| 驱动方式 |
手动操作：PZ41TC系列蜗轮传动机构 气动驱动：Z644TC双闸板气动执行器 电动控制：PZ941TC系列支持PLC远程控制 |
| 连接方式 |
法兰连接：标准GB/T、ANSI、DIN法兰接口 对夹式连接：轻量化设计，适用DN50-DN400管道 |
| 型号 | 特点 | 应用场景 |
|---|---|---|
| PZ41TC手动排渣阀 | 碳钢阀体+陶瓷内衬结构 蜗轮传动，操作力矩小 |
常规排渣工况 |
| Z644TC气动双闸板阀 | 双闸板结构确保密封稳定性 响应速度快，启闭时间≤3秒 |
干灰系统仓泵出料 |
| PZ941TC电动排渣阀 | 法兰连接，耐磨陶瓷密封 支持4-20mA信号远程控制 |
自动化程度高的工况 |
| PZ73TC薄型浆液阀 | 紧凑型设计，防介质沉积 重量较常规型号减轻 |
空间受限的安装环境 |
采用氧化铝陶瓷内衬的闸阀在矿浆工况下使用寿命可达普通铸铁阀门的数倍，氧化锆陶瓷耐磨性能＞氧化铝陶瓷。
双闸板结构（如Z644TC）通过两个对称闸板同时压紧密封面，适合含有固体颗粒的介质，密封效果好且不易卡涩。
陶瓷闸阀在电厂除灰系统中表现良好，PZ941TC电动型可耐受200℃高温飞灰冲刷，使用寿命长。
DN200以下常规工况可选手动型；DN200以上或需要远程控制的系统建议选用气动/电动型，具体根据系统自动化程度选择。
