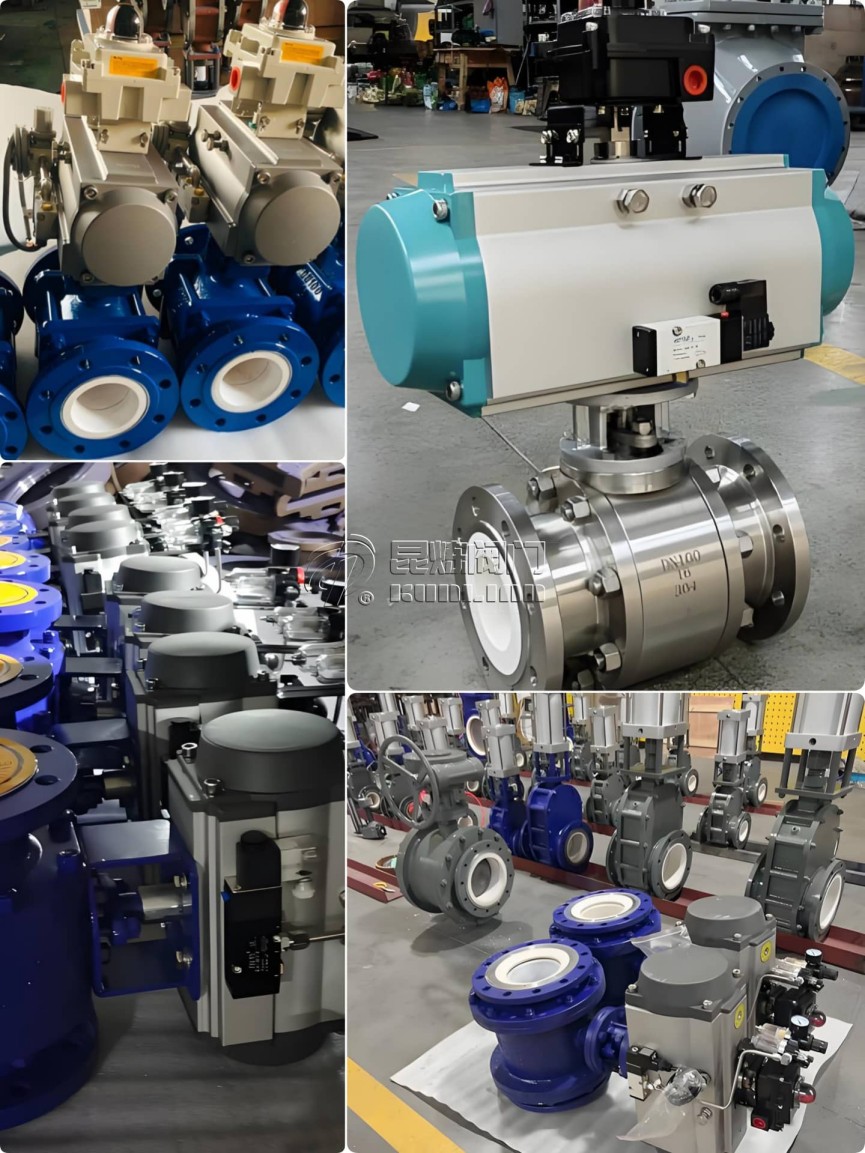

气动陶瓷球阀执行系统技术详解
更新时间:2025-5-27 信息来源:气动陶瓷球阀执行系统技术详解
1. 执行器-阀体接口技术
气动陶瓷球阀的性能表现很大程度上取决于执行器与阀体的配合,特殊的接口设计是确保阀门长期稳定运行的原因。
1.1 连接标准解析
- ISO 5211标准接口:国际通用的安装法兰标准,具有互换性
- DIN 3337接口:德国标准,适用于高扭矩应用
- 定制化接口:针对特殊工况的非标设计解决方案
1.2 扭矩传递参考
连接方式 |
传递效率 |
适用场景 |
方轴直连 |
>95% |
标准工况 |
键槽连接 |
>98% |
高扭矩工况 |
花键连接 |
>99% |
精密控制 |
2. 执行系统集成设计
2.1 机械匹配原则
- 扭矩匹配:执行器扭矩应为阀门操作扭矩的1.5-2倍
- 速度控制:开关时间需根据介质特性优化(一般3-60秒)
- 防松设计:采用锁紧机构防止振动松动
2.2 气路系统集成
- 一体化气路块:集成过滤、调压、润滑功能
- 快插接口:便于现场安装和维护
- 双气源设计:确保系统稳定性
3. 动态性能
3.1 启闭特性曲线
- 等百分比特性:适用于过程控制
- 快开特性:适用于开关控制
- 可编程特性:智能型执行器支持自定义曲线
3.2 防冲击设计
- 液压缓冲装置:末端缓冲,减少冲击
- 可变速度控制:接近终点自动减速
- 扭矩限制器:过载保护机构
4. 安装调试要点
4.1 机械对中技术
- 激光对中仪:确保执行器与阀体同心度
- 动态平衡测试:全行程扭矩监测
- 预紧力控制:采用扭矩扳手精确控制
4.2 气动系统调试
- 气压:根据负载特性调整工作压力
- 速度调节:通过节流阀控制动作速度
- 润滑调整:根据环境温度选择合适润滑油
5. 问答
Q1:如何判断执行器与阀体匹配是否合理?
关键检查三点:①全行程扭矩曲线是否平滑;②终点位置是否有冲击;③空载测试电流/气压是否稳定。异常波动都表明匹配存在问题。
Q2:高频率动作场合如何选择连接方式?
推荐采用:①花键连接;②带预紧力的法兰连接;③配合抗磨涂层。同时应每隔一段时间检查连接状态。
Q3:执行器安装后出现振动怎么处理?
分步排查:①检查气源稳定性;②测试不同速度下的振动情况;③检查机械同心度;④评估负载匹配性。通常需要重新对中和调整气压。
Q4:如何延长执行系统的使用寿命?
定期维护:①定期润滑(每3个月);②定期紧固(每6个月);③定期过滤检查(每月);④定期密封检查(每年);⑤定期性能测试(每年)。
