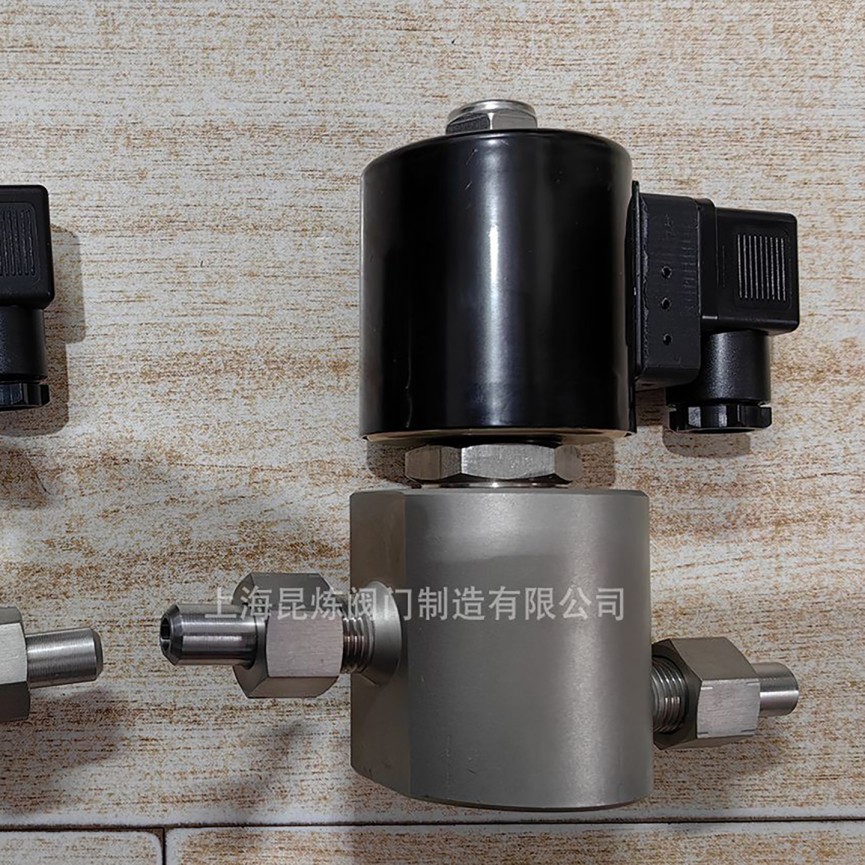

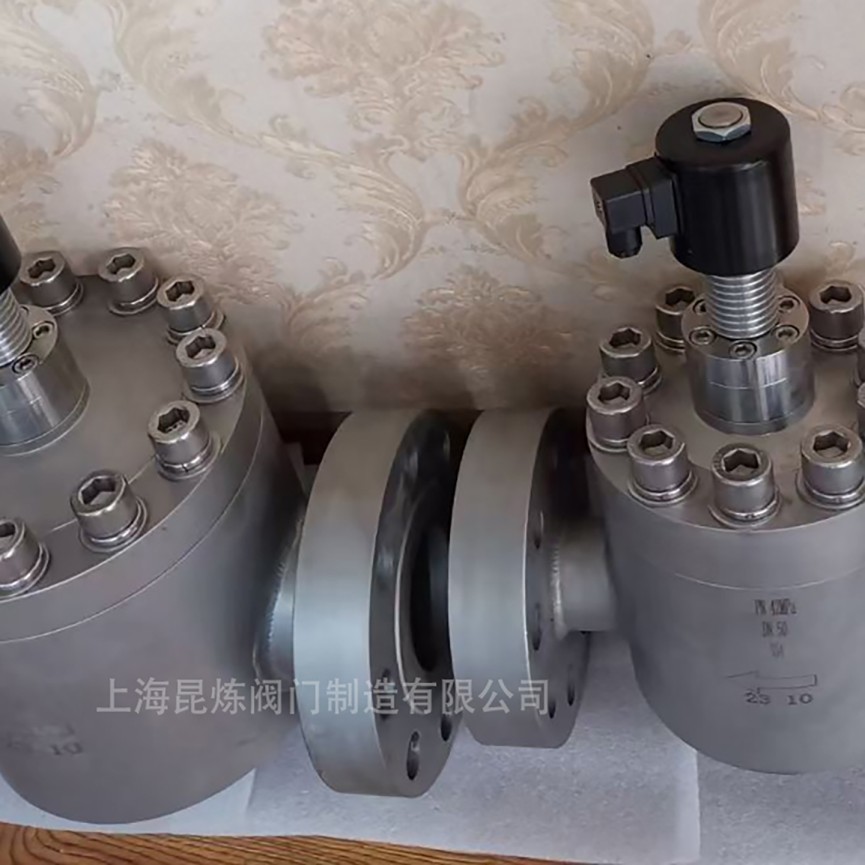

超高压电磁阀 10Mpa-200Mpa

技术参数

1. 材料与结构

2. 性能指标

3. 电磁特性

行业应用方案

1. 石油天然气

• 应用场景：页岩气压裂泵(70MPa)
• 特殊配置：
  • NACE MR0175抗硫材料
  • 双冗余密封系统
  • 防爆型线圈(Ex d IIC T4)

2. 临界流体

• 应用场景：CO₂临界萃取(25MPa)
• 特殊配置：
  • 低温型密封(-70℃)
  • 高压气密封结构
  • 316L electropolishing处理

3. 液压成型

• 应用场景：金属液压成型(150MPa)
• 特殊配置：
  • 高频响应型(≤10ms)
  • 抗冲击阀芯结构
  • 压力波动补偿装置

常见问题解答

Q1：200MPa电磁阀如何保证密封稳定性？

解决方案：

1. 采用特殊密封结构：
   • 主密封：金属硬密封(司太立合金堆焊)
   • 次级密封：柔性石墨复合环
   • 应急密封：自紧式V型填料
2. 密封面处理工艺：
   • 表面粗糙度Ra≤0.2μm
   • 硬度差控制(HV50±10)

Q2：高压工况下如何提高响应速度？

技术措施：

Q3：不同介质对材料选择的影响？

选型指南：

Q4：高压电磁阀的安装注意事项？

安装规范：

1. 管路要求：
   • 直管段≥10倍管径
   • 支撑间距≤1.5m(200MPa时)
2. 测试要求：
   • 水压测试：1.5倍工作压力
   • 气密测试：0.6MPa氮气检漏
3. 维护周期：

   压力等级	日常检查	全面检修
   <50MPa	定期或3个月	定期或每年
   50-100MPa	定期或每月	定期或1年
   >100MPa	定期或每周	定期或6个月

技术服务支持

如需选型支持，请提供：

• 系统压力曲线图
• 介质成分及温度数据
• 动作频率要求
• 防护等级需求
