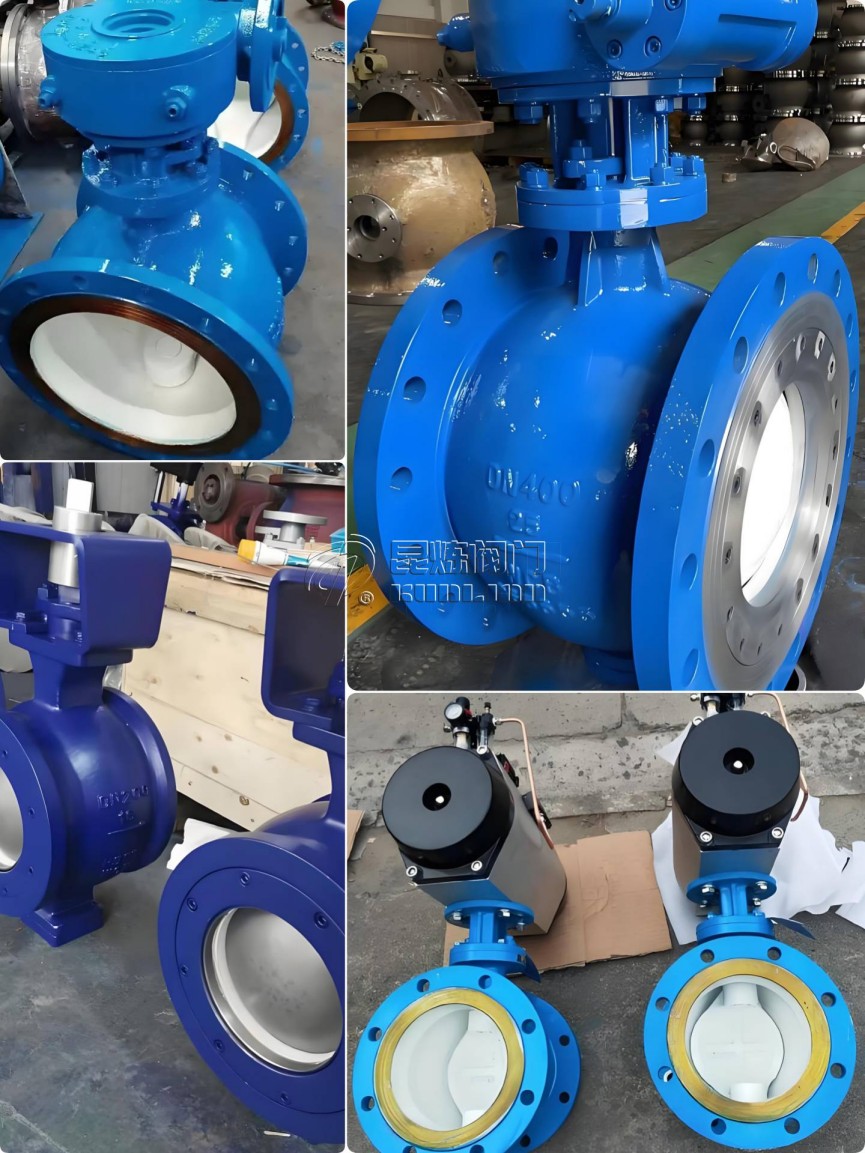

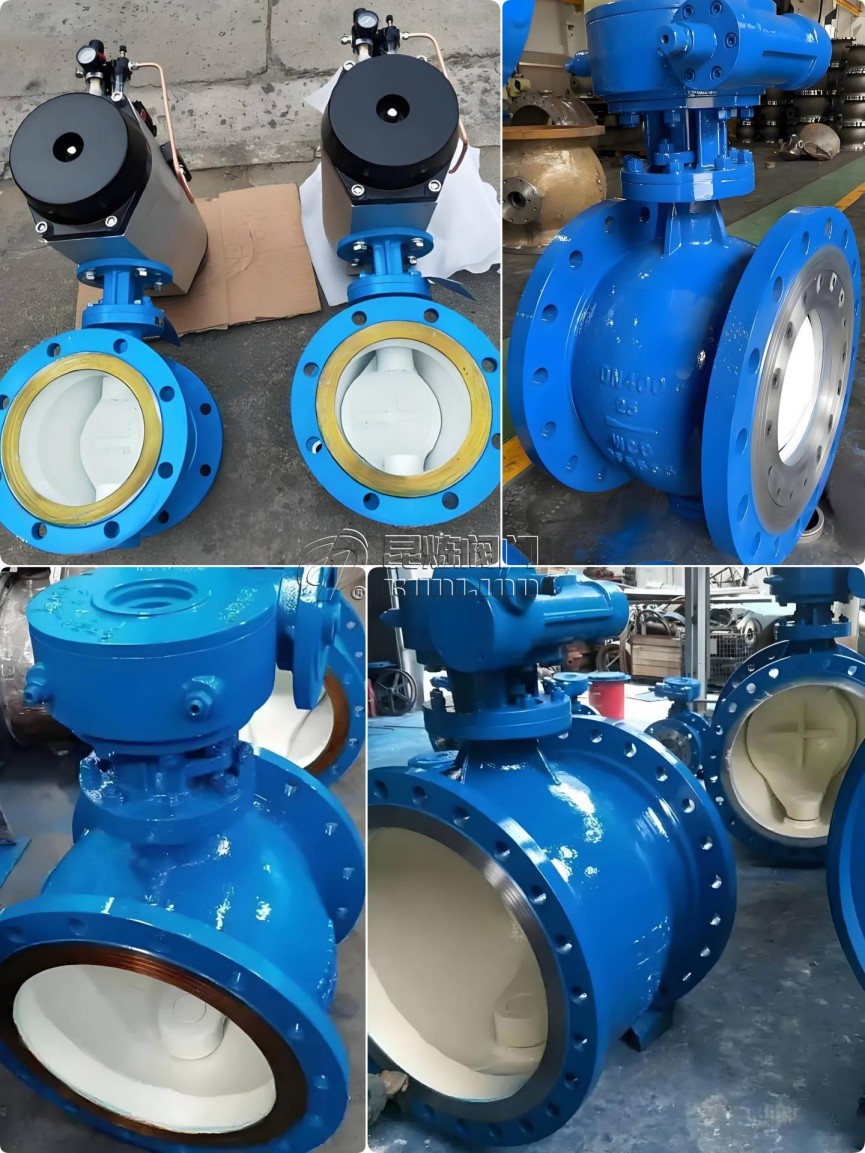

气动偏心半球阀是采用三维偏心设计的控制阀门，通过气动执行机构实现快速启闭动作。该产品结合金属硬密封和补偿量设计等技术，具有密封稳定、耐高压高温等特点，广泛应用于石油、化工、电力等行业的特殊工况。
| 三维偏心设计 |
轴向偏心：阀杆轴线与阀体通道轴线偏移 径向偏心：阀芯中心与阀杆中心偏移 角度偏心：密封面与通道轴线成特定夹角 |
| 金属硬密封系统 |
特殊合金密封面，硬度可达HRC60以上 补偿量设计自动补偿密封面磨损 侧装式结构便于维护和更换 |
| 气动执行机构 |
单作用/双作用气缸可选 0.4-0.7MPa标准气源压力 0.5-3秒快速响应时间 |
| 项目 | 参数 | 项目 | 参数 |
|---|---|---|---|
| 公称通径 | DN50-DN1200 | 工作温度 | -40℃~550℃ |
| 压力等级 | PN16-PN100 | 密封等级 | ANSI B16.104 VI级 |
| 连接方式 | 法兰/对夹 | 阀体材质 | WCB/CF8/CF8M |
三维偏心设计使阀门启闭过程中密封面完全脱离，实现无摩擦接触，扭矩降低，使用寿命延长。
采用特殊合金密封面，配合研磨工艺表面粗糙度小，确保密封面贴合实现密封。
根据阀门尺寸和工况压力选择，DN50以下可选用单作用弹簧复位型，DN50以上可选用双作用型，供气压力通常0.4-0.7MPa。
采用高温合金阀杆和特殊密封材料，可在450℃高温下长期工作。
