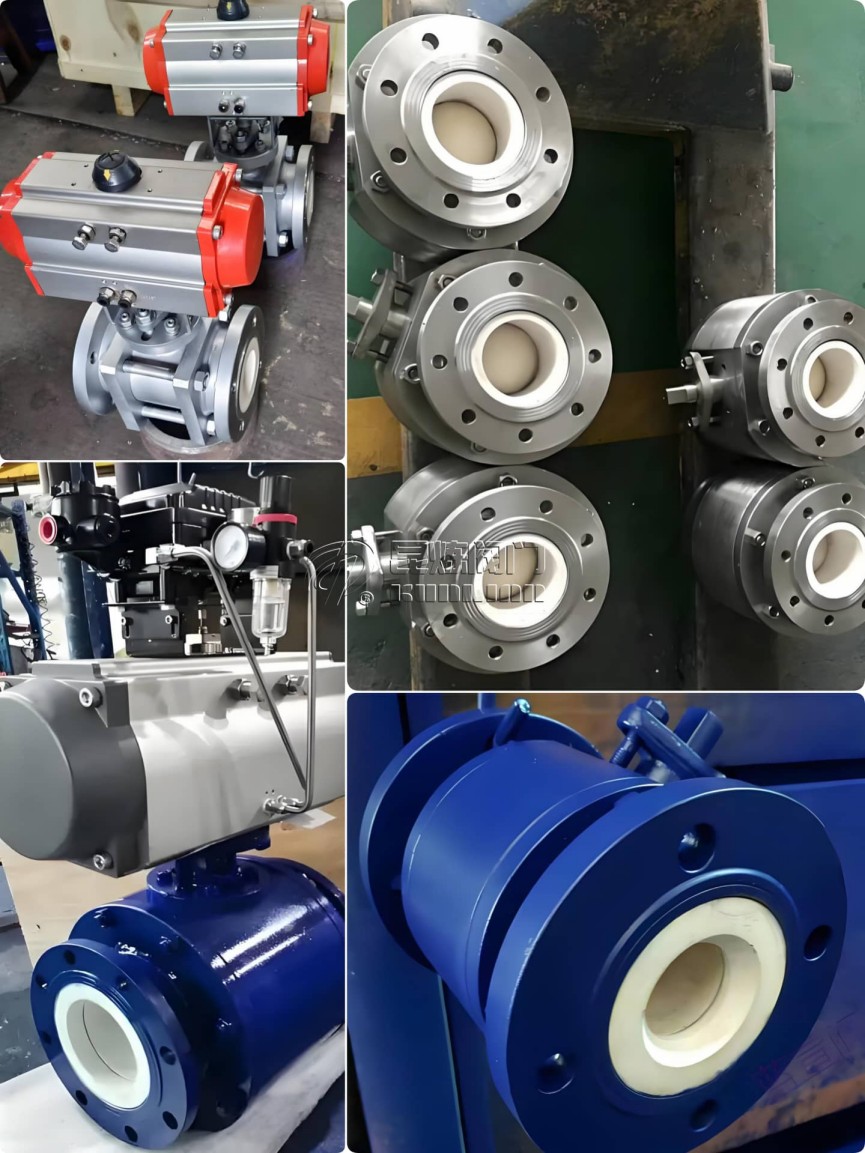

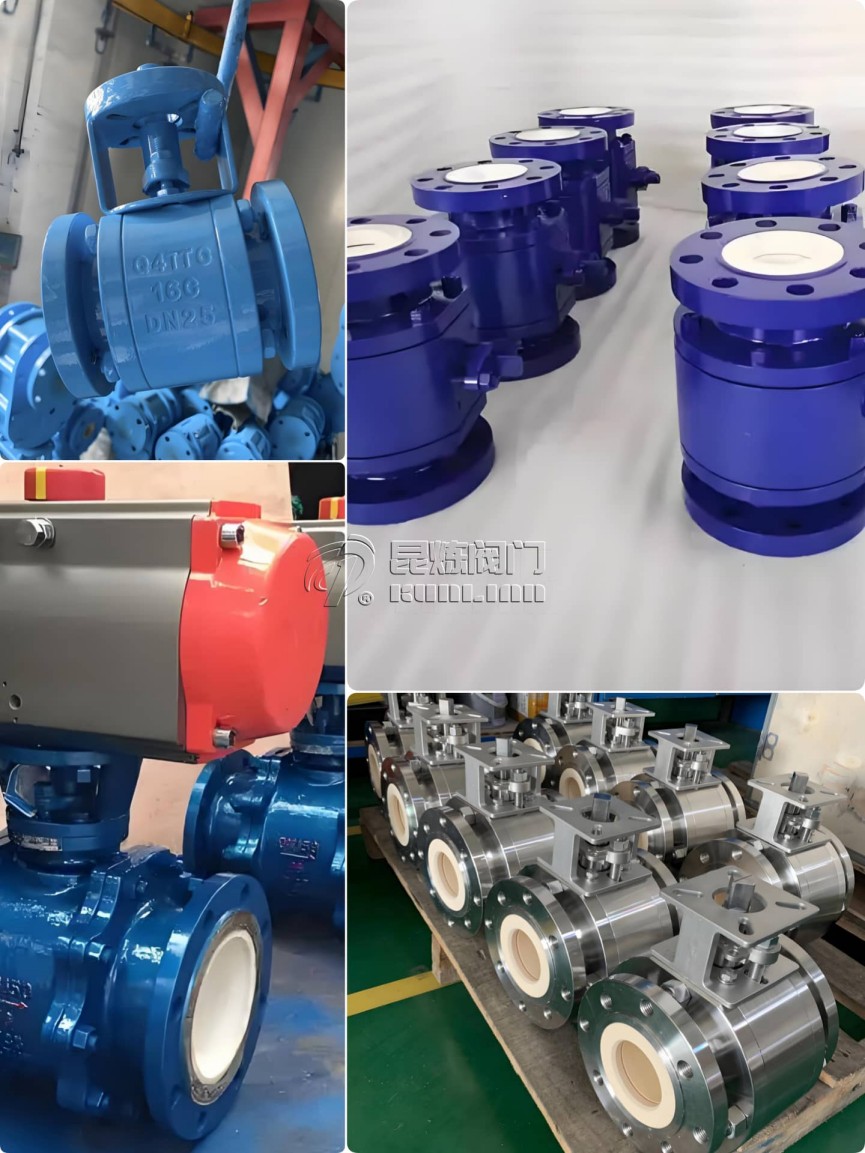

1. 气动陶瓷球阀技术解析
气动陶瓷球阀是采用结构陶瓷材料制造的特殊阀门,改善传统金属阀门在特殊工况下的磨损和腐蚀问题。其特殊的材料组合和驱动方式使其成为化工、冶金、电力等行业的阀门类型。
1.1 材料组合
- 金属阀体+结构陶瓷:阀体采用碳钢或不锈钢,关键密封部位采用氧化铝或氧化锆陶瓷
- 双陶瓷密封系统:
- 方案一:金属球芯+陶瓷阀座(经济型)
- 方案二:陶瓷球芯+陶瓷阀座(高耐磨型)
1.2 性能特点
- 耐高温:可承受<450℃高温介质
- 耐腐蚀:可抵抗强酸、强碱等腐蚀性介质
- 耐磨性:硬度较高,HRA88-90,>普通不锈钢
- 长寿命:在含颗粒介质中寿命是普通阀门的5-8倍
1.3 气动执行系统
- 单作用执行器:弹簧复位式,失气时自动归位
- 双作用执行器:双向气控,响应更快
- 选配附件:
- 三联件(过滤器、减压阀、油雾器)
- 电磁阀(远程控制)
- 定位器(控制开度)
2. 应用场景
行业 |
应用工况 |
推荐配置 |
煤化工 |
煤浆输送、黑水处理 |
双陶瓷密封+双作用执行器 |
电力行业 |
脱硫脱硝系统 |
陶瓷阀座+防腐涂层阀体 |
冶金行业 |
矿浆输送、尾矿处理 |
全陶瓷结构+耐磨衬里 |
石油化工 |
催化裂化装置 |
高温型陶瓷+散热片设计 |
3. 选型技术要点
3.1 材料选择指南
- 氧化铝陶瓷:适用于大多数酸碱介质,性价比高
- 氧化锆陶瓷:高硬度,适合含硬质颗粒介质
- 碳化硅陶瓷:特殊工况下的选择
3.2 执行器选配原则
- 单作用:安全要求高的场合
- 双作用:需要快速响应的场合
- 附件配置:
4. 常见问题解答
Q1:陶瓷球阀能否替代金属球阀?
在温度≤450℃、含颗粒或腐蚀性介质工况下,陶瓷球阀具有优势。但在高压(PN420以上)或低温(-196℃以下)场合,仍需特殊金属阀门。
Q2:如何判断该选择哪种陶瓷材料?
氧化铝陶瓷适用于大多数工况(性价比高);当介质中含有石英砂等硬质颗粒时,应选择氧化锆陶瓷;特殊工况考虑碳化硅陶瓷。
Q3:气动执行器为什么要配三联件?
三联件中的过滤器可去除气源中的杂质,减压阀稳定气压,油雾器润滑气缸,这三种能提高执行器寿命和稳定性。
Q4:陶瓷球阀的安装注意事项?
安装前需彻底清洗管道,避免焊渣等硬物损伤陶瓷表面;安装时禁止敲击陶瓷部件;首次使用应缓慢加压,避免水锤效应。
Q5:如何延长陶瓷球阀使用寿命?
定期检查执行器气源质量;含颗粒介质应在阀前加装过滤器;长期不操作时应定期开关阀门防止卡涩;建立预防性维护计划。
