电动陶瓷球阀 | 抗颗粒冲刷设计 | 含固体颗粒流体控制

更新时间:2025-5-26 信息来源:电动陶瓷球阀 | 抗颗粒冲刷设计 | 含固体颗粒流体控制

1. 材料与结构

电动陶瓷球阀通过材料技术可运用到一些传统金属阀门无法适用的工况,其技术在于陶瓷材料的选择与结构优化。

1.1 陶瓷材料体系

电动陶瓷球阀经常采用三种陶瓷材料:

  • 氧化铝陶瓷(Al₂O₃):基础型材料,维氏硬度达HV1600
  • 氮化硅陶瓷(Si₃N₄):断裂韧性6-8MPa·m1/2,抗热震性能良好
  • 复合陶瓷材料:采用马氏体相变增韧技术,通过ZrO₂相变吸收冲击能量

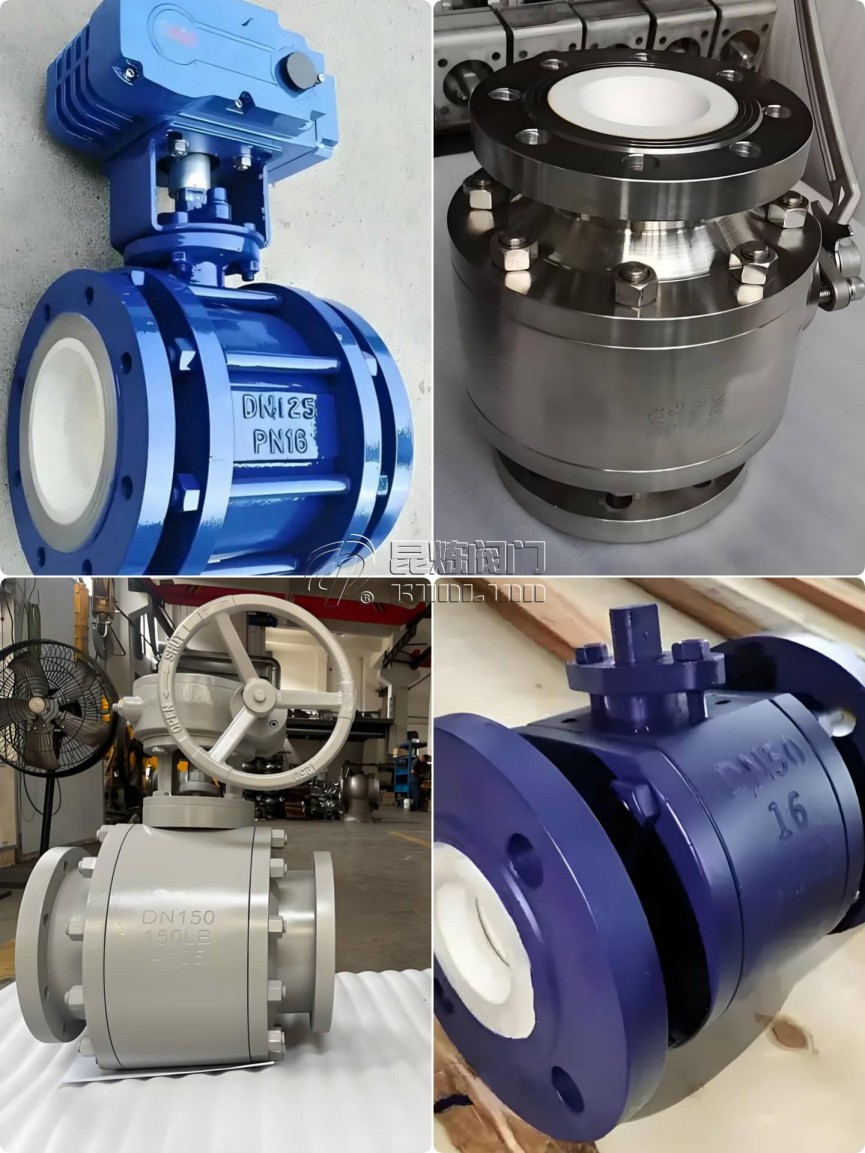

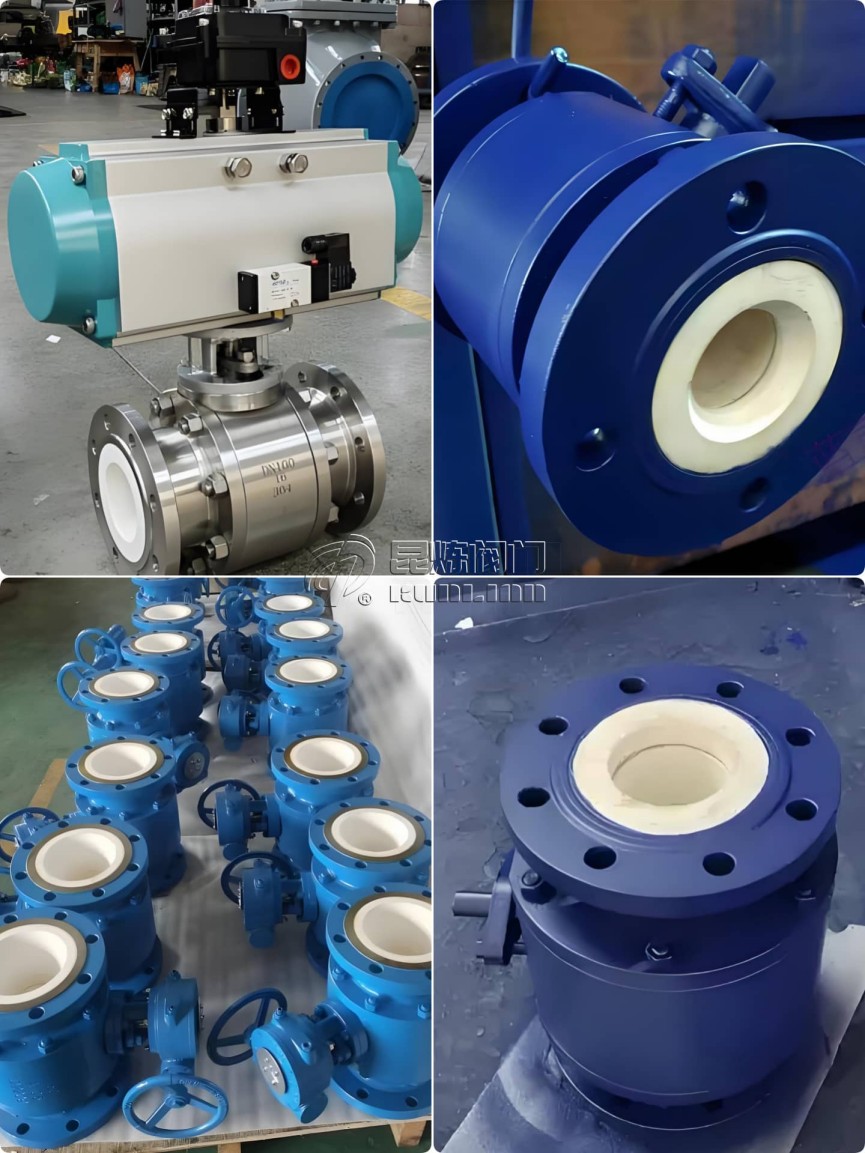

电动陶瓷球阀,抗颗粒冲刷设计,含固体颗粒流体控制- 上海昆炼阀门制造有限公司

1.2 密封技术

密封类型 技术特点 适用工况
硬密封 陶瓷-陶瓷配对,表面粗糙度Ra≤0.05μm 高温高压工况
弹性密封 金属波纹管+陶瓷垫圈,预紧力可调 含颗粒介质
无泄漏密封 多重密封结构 特殊介质

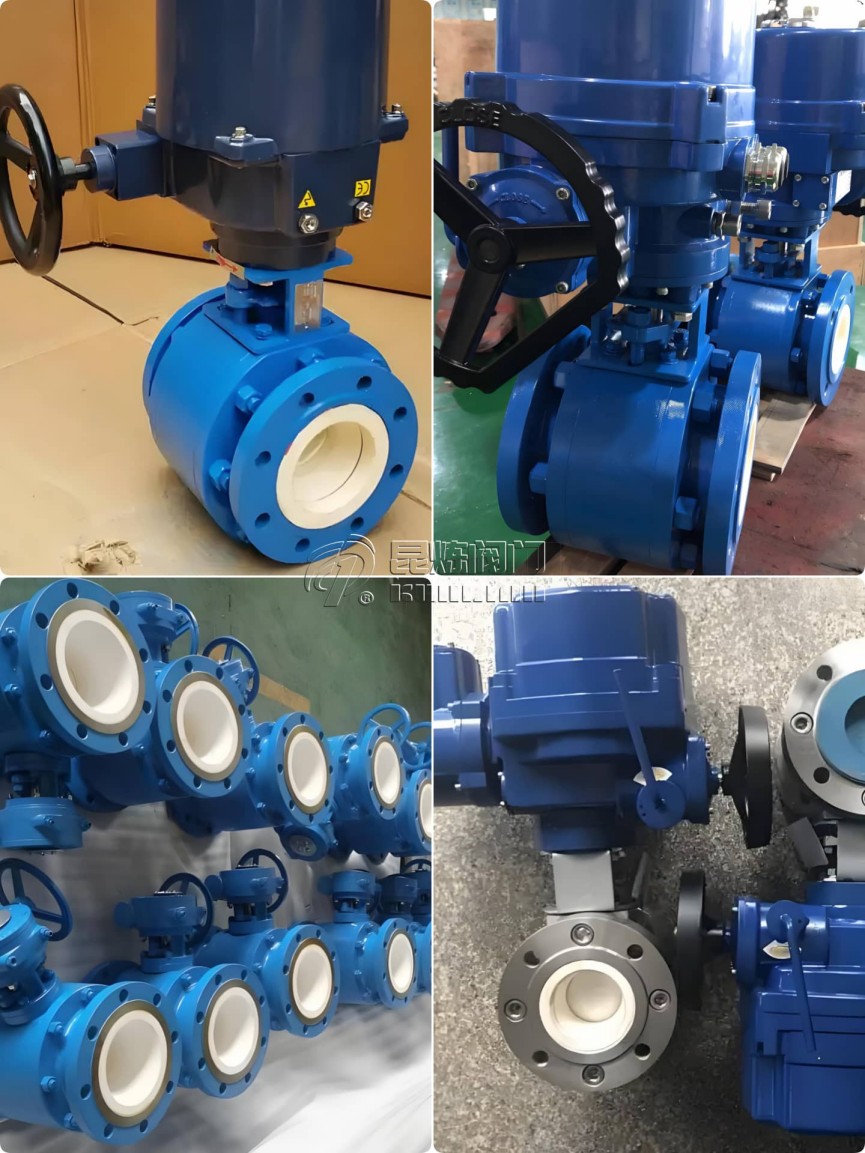

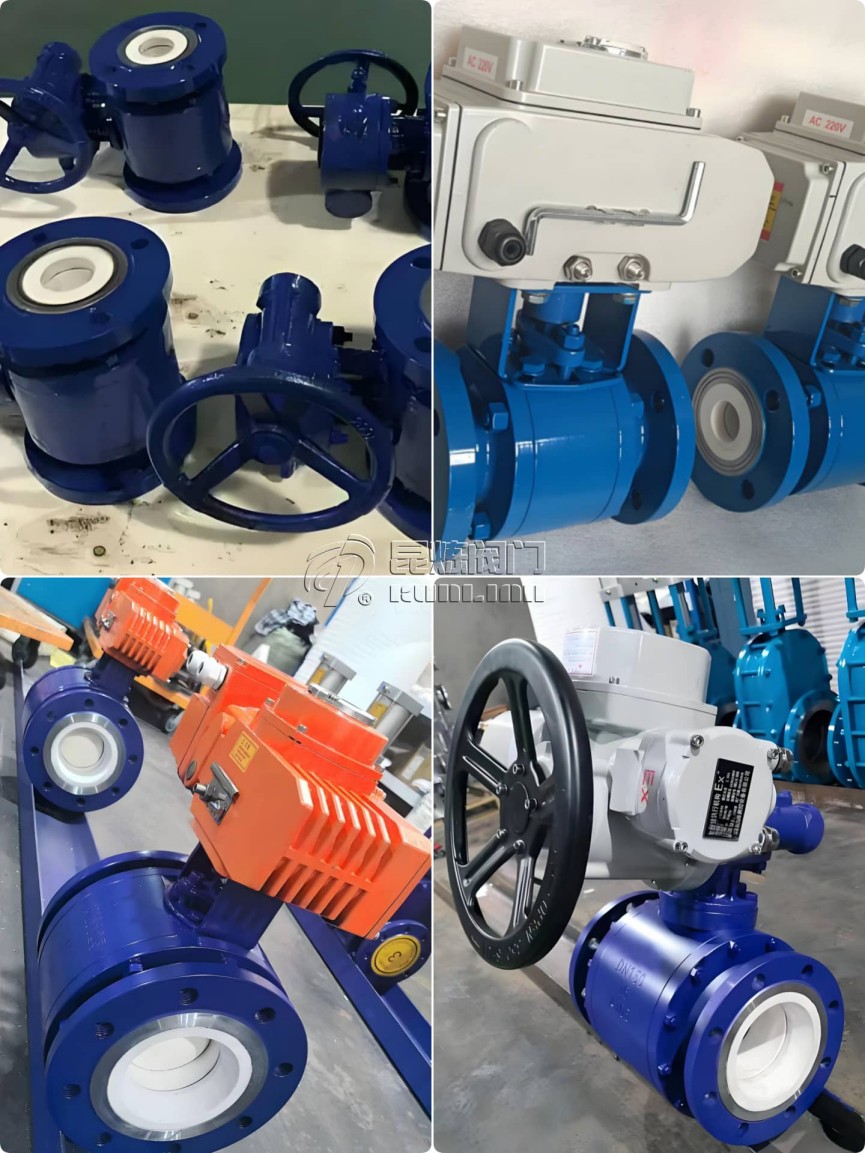

电动陶瓷球阀,颗粒流体球阀,耐磨球阀,矿浆球阀- 上海昆炼阀门制造有限公司

2. 驱动与控制系统

电动执行机构与陶瓷阀体的结合,实现了精确稳定的流体控制。

2.1 驱动技术

  • 齿轮传动优化:采用行星齿轮减速,传动效率提高
  • 智能电机控制:内置编码器,定位精度±1°
  • 过载保护:扭矩传感器实时监测,自动切断保护
电动陶瓷球阀结构图、原理- 上海昆炼阀门制造有限公司

2.2 自动化集成方案

graph TD
    A[PLC控制系统] --> B[电动执行器]
    B --> C[陶瓷球阀]
    C --> D[过程参数反馈]
    D --> A
    A --> E[远程监控平台]


控制参数:

  • 开关时间:10-60秒可调
  • 行程精度:±0.5%FS
  • 重复定位精度:±0.1%

3. 工业应用场景

3.1 特殊工况解决方案

  • 石油化工:耐酸腐蚀特殊阀体设计
  • 电厂脱硫:双相流防气蚀结构
  • 矿山矿浆:全通径设计,流速≥3m/s
  • 气力输送:防静电陶瓷涂层

3.2 环保领域

  • 水处理系统:无金属离子析出,符合饮用水标准
  • 智能灌溉:低功耗电动执行器,太阳能供电
  • 灰渣处理:耐温650℃高温型设计

4. 配套技术进展

  • 陶瓷喷涂技术:阀体内壁喷涂0.5-1mm陶瓷层
  • 耐磨铸石阀门:成本优化方案
  • 特殊密封:适用于纯介质

5. 常见问题解答

Q1:如何选择适合的陶瓷材料?

氧化铝陶瓷适用于大多数酸碱介质;氮化硅适合含硬质颗粒工况;对热循环工况应选择相变增韧陶瓷。建议进行材料试验验证。

Q2:电动执行器如何匹配陶瓷阀门?

需考虑:①启闭扭矩要求;②速度控制需求;③环境防护等级。建议执行器扭矩留有30%余量。

Q3:如何处理高浓度颗粒介质?

推荐:①全通径设计;②流速≥2m/s防沉积;③定期旋转防结垢;④选用Si₃N₄陶瓷。

Q4:电动陶瓷阀的维护要点?

关键点:①每年检查密封状态;②每季度润滑传动部件;③定期测试开关特性;④保持电气连接干燥。
