三通陶瓷球阀 | Q644TC钢衬型 | 耐酸碱腐蚀污水处理

更新时间:2025-5-27 信息来源:三通陶瓷球阀 | Q644TC钢衬型 | 耐酸碱腐蚀污水处理

产品概述

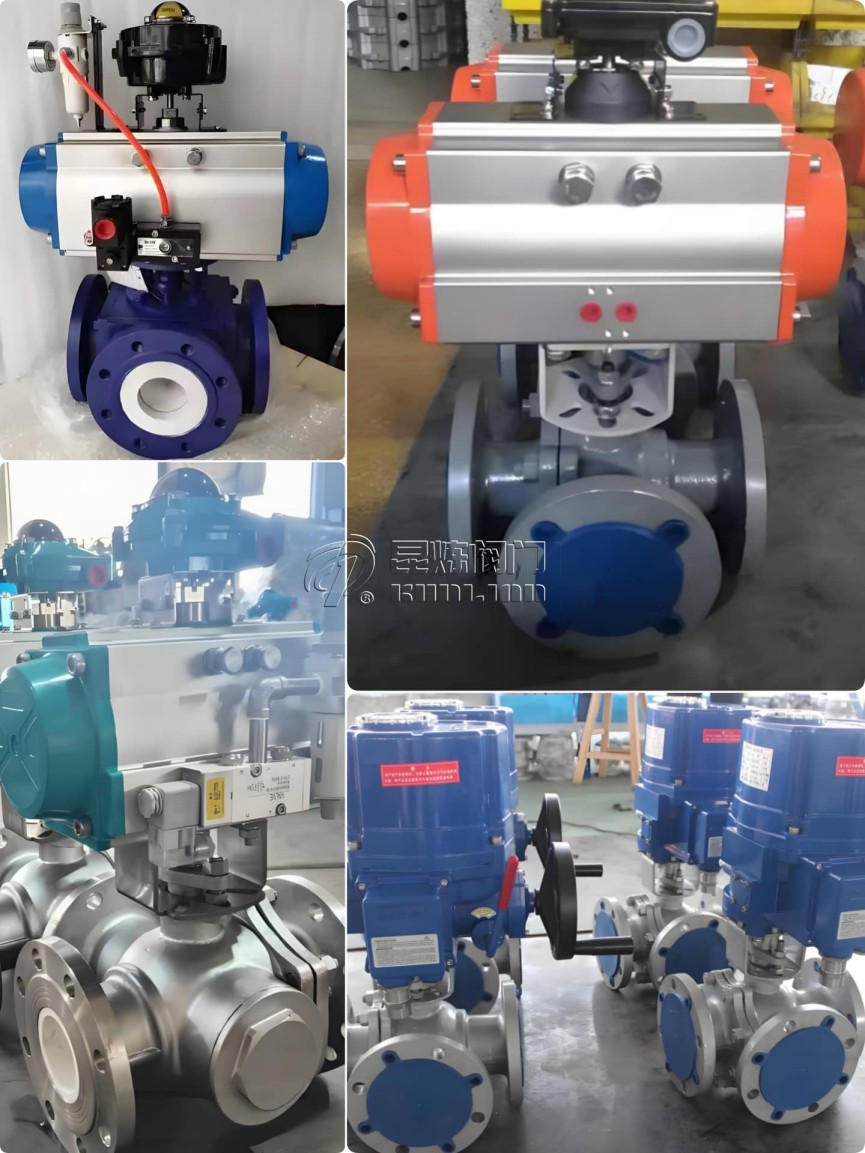

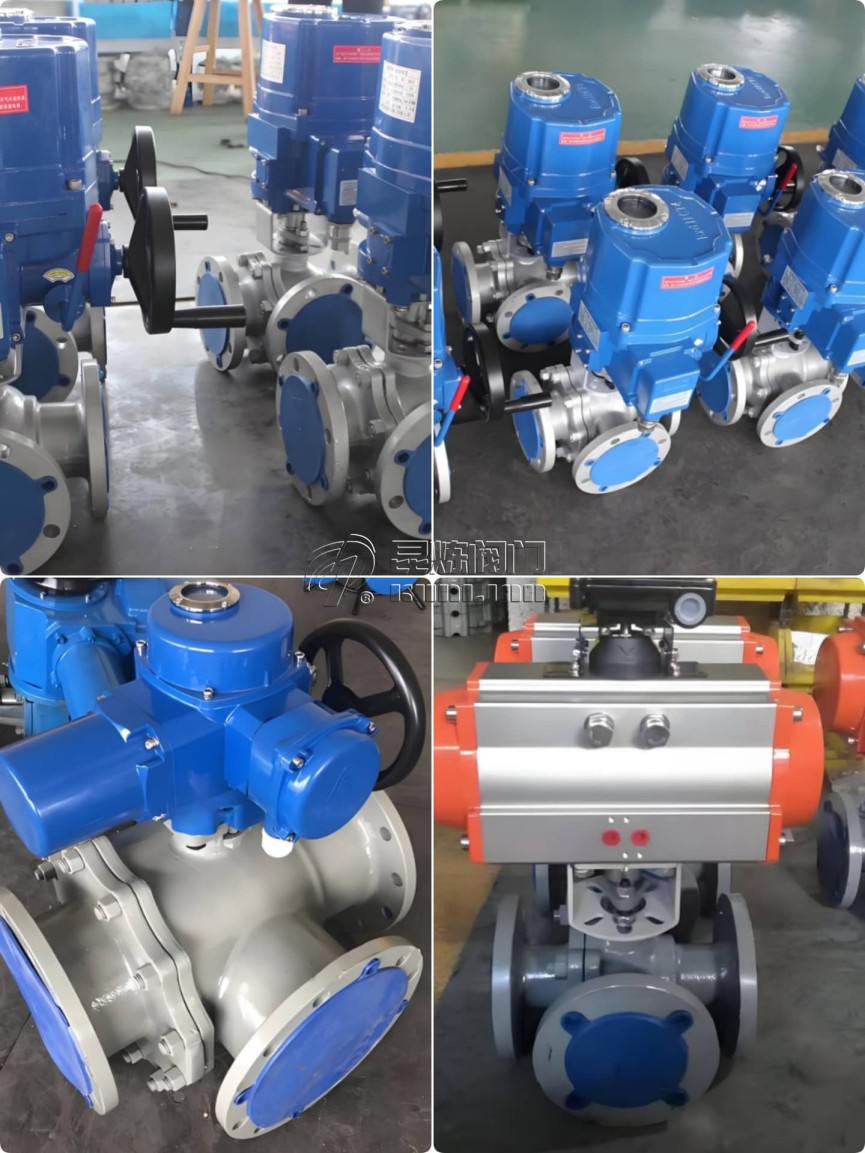

Q644TC-16P气动三通陶瓷球阀是为高磨损、强腐蚀且需要切换流道的介质设计的阀门,采用不锈钢阀体+全衬陶瓷/复合陶瓷衬里的复合结构,具有稳定的耐磨耐腐蚀性能。该阀门采用法兰连接方式,配备L型/T型分流结构设计,可符合不同工况的介质分流需求。氧化铝陶瓷密封面硬度高,适用于含固体颗粒的高磨损介质工况。

三通陶瓷球阀、Q644TC钢衬型、耐酸碱腐蚀污水处理- 上海昆炼阀门制造有限公司

技术特点

1. 耐磨耐腐蚀设计

  • 全衬陶瓷/复合陶瓷衬里:整体或局部陶瓷内衬,耐颗粒冲刷性能良好
  • 氧化铝陶瓷密封面:硬度HRA88以上,耐磨损性能大于普通金属
  • 不锈钢阀体:316L等材质,增强抗腐蚀能力
三通陶瓷球阀,Q644TC,三通陶瓷阀,三通陶瓷切换阀- 上海昆炼阀门制造有限公司

2. 分流结构设计

  • L型分流结构:实现介质90°转向分流
  • T型分流结构:实现介质三通合流或分流
  • 气动执行机构:支持快速切换,响应时间≤1秒
三通陶瓷球阀结构图、原理、厂家- 上海昆炼阀门制造有限公司

应用

  • 火力发电:灰渣浆液分流控制
  • 矿山冶金:矿浆、尾矿分流输送
  • 化工环保:酸碱腐蚀性介质分流
  • 石油化工:催化剂颗粒介质控制

技术参数

参数类别 技术指标
公称通径 DN50-DN300
公称压力 PN16-PN63
适用温度 -20℃~450℃
阀体材质 不锈钢+陶瓷衬里
密封材料 氧化铝陶瓷
连接方式 法兰连接

常见问题解答

Q1:L型和T型三通球阀有什么区别?

L型适用于介质90°转向分流工况,T型适用于三通合流或分流工况。选择时需根据实际工艺流程需求确定。

Q2:陶瓷衬里球阀的维护要点有哪些?

定期检查陶瓷衬里完整性,避免硬物冲击;保持气动执行机构润滑;定期测试阀门开关性能。

Q3:高温工况使用时需要注意什么?

高温型需选用特殊密封材料,并确保执行机构工作环境温度不超过额定值。建议增加散热装置。

Q4:如何选择全衬陶瓷和复合陶瓷衬里?

全衬陶瓷适用于强腐蚀、高磨损工况;复合陶瓷衬里适用于局部高磨损区域,性价比较高。
