球阀知识 KNOWLEDGE

气动陶瓷球阀 | 气动执行机构 | 自动化流量调节阀

更新时间:2025-5-27 信息来源:气动陶瓷球阀 | 气动执行机构 | 自动化流量调节阀

产品概述

气动陶瓷球阀采用氧化锆/氧化铝陶瓷材质球体和阀座,具有耐磨性和耐腐蚀性。该产品通过气动执行机构驱动,实现快速启闭和精准流量控制,适用于火力发电、煤化工、矿浆输送等特殊工况。

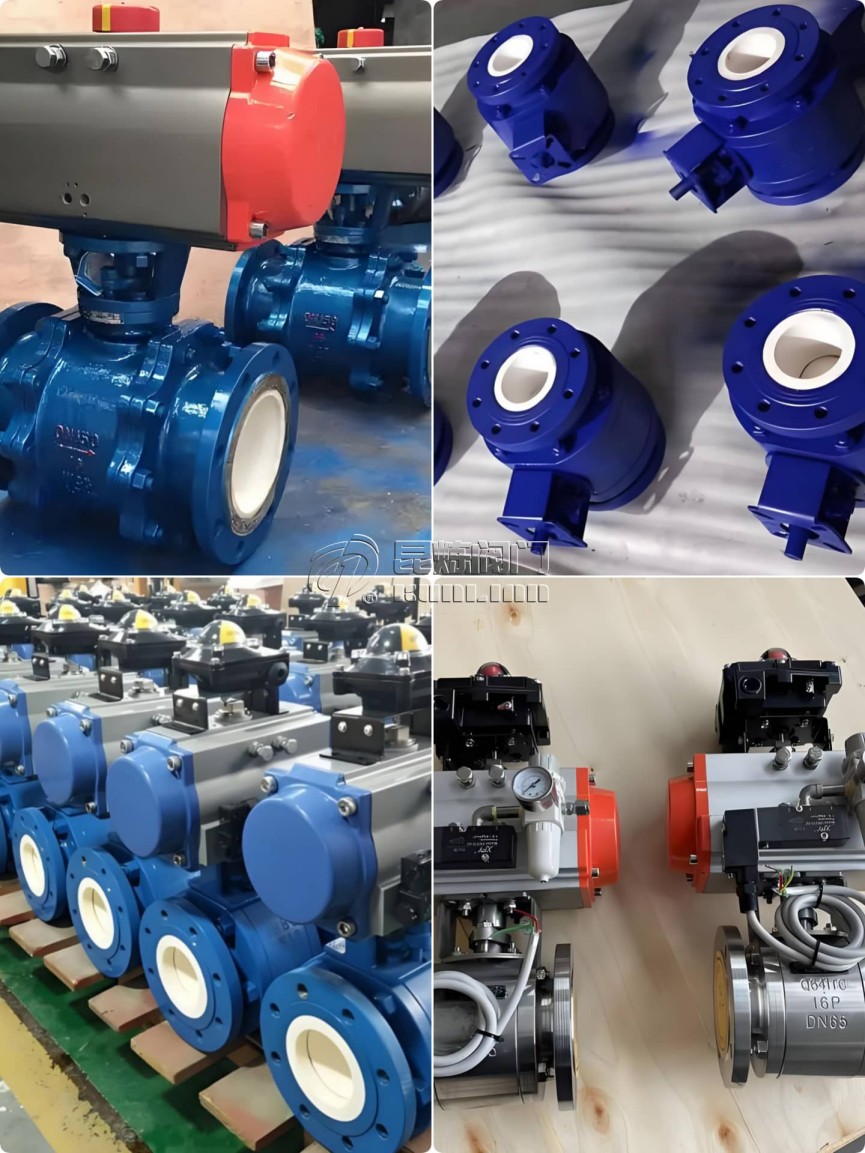

气动陶瓷球阀、气动执行机构、自动化流量调节阀- 上海昆炼阀门制造有限公司

技术特点

执行机构配置

单/双作用气缸:标准气源压力0.4-0.7MPa

O型调节功能:实现精准流量控制,调节精度±2%

自动化控制:支持PLC/DCS远程操作,响应时间0.5-3秒

结构设计

陶瓷密封组件:氧化锆/氧化铝材质,硬度高

水锤防护设计:弹性缓冲结构,降低水锤效应

多通球阀结构:可实现分流/合流切换功能

性能参数范围

公称通径:DN15-DN600

压力等级:PN16-PN320

温度范围:-40℃至550℃

密封等级:密封无泄露

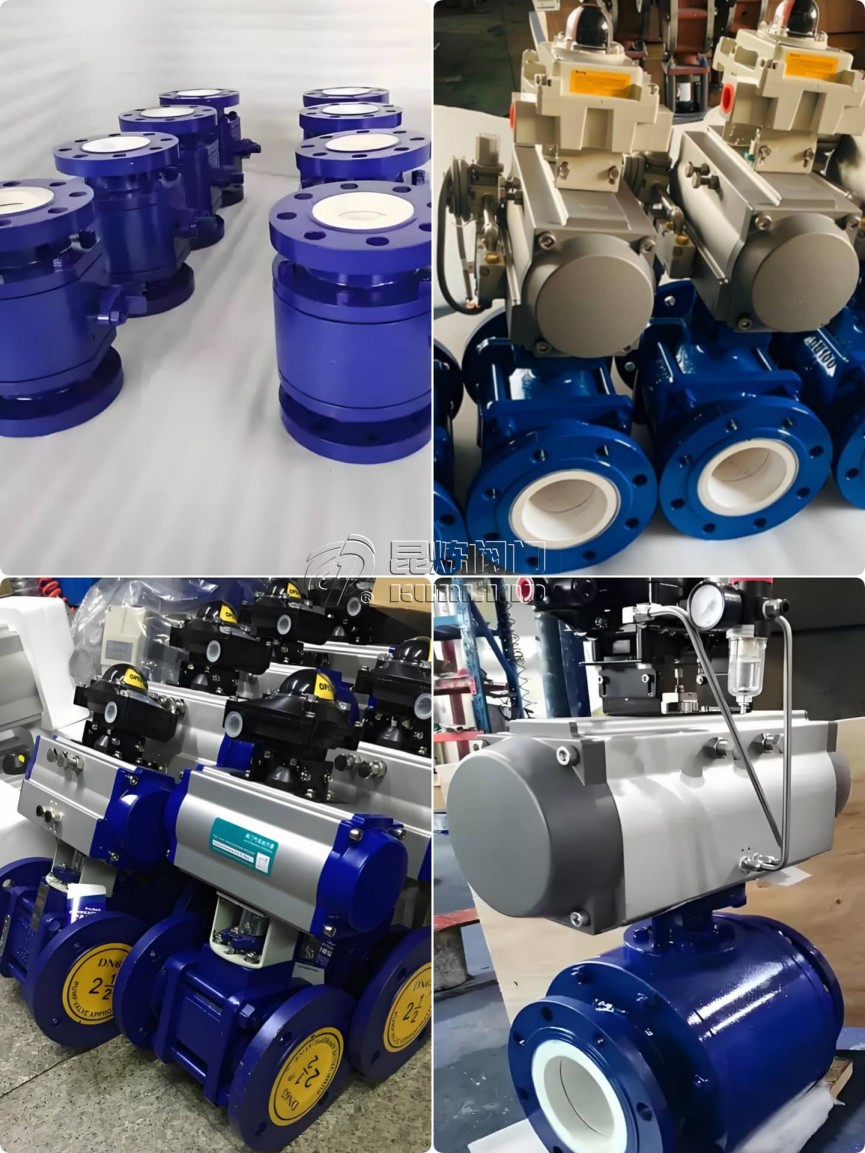

气动陶瓷球阀,氧化锆陶瓷阀,碳化硅阀- 上海昆炼阀门制造有限公司

技术参数

项目 参数 项目 参数
公称通径 DN15-DN600 连接方式 法兰/对夹
压力等级 PN16-PN320 防火标准 API 607/API 6FA
密封等级 ANSI B16.104 阀体材质 WCB/CF8/CF8M
气动陶瓷球阀结构图、原理、厂家- 上海昆炼阀门制造有限公司

应用领域

石油化工 强酸强碱介质输送,如Q641TC系列产品
矿山冶金 矿浆、尾矿处理,碳化硅阀耐磨性能良好
电力环保 脱硫系统、污泥焚烧装置
高温蒸汽管线 锅炉及热力系统,耐温550℃

维护保养要点

  • 定期润滑:3-6个月保养周期
  • 清洁要求:避免硬质刮擦陶瓷密封面
  • 管道检查:安装前需彻底清洁,防止杂质堵塞
  • 温度监控:长期高温工况需定期检查密封老化情况

常见问题解答

Q1:气动陶瓷球阀在矿浆介质中的使用寿命如何?

采用氧化锆陶瓷球体的阀门在矿浆工况下使用寿命大于普通不锈钢阀门使用寿命,碳化硅阀耐磨性能较好。

Q2:如何选择单作用或双作用气动执行机构?

DN50以下阀门建议选用单作用弹簧复位型,DN50以上建议双作用型,需根据实际工况压力选择。

Q3:产品在脱硫系统中的特殊优势?

陶瓷材质耐酸碱腐蚀性能良好,适合脱硫系统pH值2-13的腐蚀性介质。

Q4:如何实现精准流量控制?

通过O型调节功能配合定位器使用,可实现±2%的流量调节精度,符合工艺控制要求。

声明:以上文章《气动陶瓷球阀 | 气动执行机构 | 自动化流量调节阀》或资料部分源自网络。其中摘录的内容以共享、参考为目的,不存在任何商业考虑。如有侵权,请与本站联系,本站确认后将立即撤下。谢谢您的理解与支持!
