PQ640TC气动偏心半陶瓷球阀

PQ640TC气动偏心半陶瓷球阀
  • <产品信息>
  • 产品型号:PQ640TC
  • 产品口径:DN40-800
  • 压力等级:1.0Mpa
  • 产品材质:WCB、SS304、SS316
  • 电话矢量图021-31007787
  • 邮箱矢量图cnklfm@163.com
  • 微信矢量图18121388846
    15706269064
  • QQ矢量图959210378
  • 产品介绍
  • 订货说明
  • 产品服务
  • 上海昆炼阀门制造有限公司专注于管道流体控制,为用户提供气动偏心半陶瓷球阀选型、设计、非标订制等,常规产品咨询,我们可提供相关标准、图纸、参数、使用说明及原理介绍,方便用户根据实际需求做出合理的选型。

    PQ640TC气动偏心半陶瓷球阀介绍

    PQ640TC气动偏心半陶瓷球阀是密封接触面为陶瓷的偏心半球阀,其在原偏心半球阀的基础上改进密封形式,具有耐磨耐腐蚀特性,可适用含硬质颗粒流体的工况。

    性能特点 Performance Characteristics

    结构

    • 陶瓷密封、耐磨
    • 可拆卸结构、维修方便
    • 结构简单、相对实心球重量减轻
    • 偏心结构、密封稳定

    流通

    • 全开/关,密封面与介质隔离
    • 介质流通、密封面侵蚀小
    • 适用范围广
    • 流体阻力小

    应用规范 Application Specifications

    标准

    • 设计与标准:GB/T 12224
    • 结构长度:GB12221-89
    • 检验与试验:GB/T 9092
    • 材料:碳钢 GB/T 12229;不锈钢 GB/T 12230
    • 标志:GB/T 12220

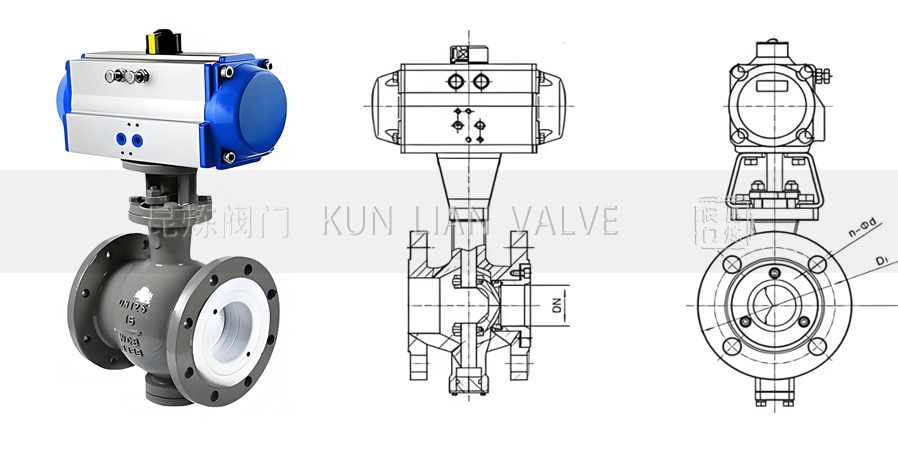

    结构图 Structural Diagram

    PQ640TC气动偏心半陶瓷球阀结构图- 上海昆炼阀门制造有限公司

    主要外形尺寸 External Dimensions

    PN(Mpa) DN(mm) L D D1 D2 b f Z-φd
    1.0 40 125 145 110 85 18 3 4-18
    50 140 160 125 100 20 3 4-18
    65 190 180 145 120 22 3 8-18
    80 178 195 160 135 22 3 8-18
    100 200 230 190 160 24 3 8-23
    125 254 270 220 188 28 3 8-25
    150 267 300 250 218 30 3 8-25
    200 292 360 310 278 34 3 12-25
    250 330 425 370 332 36 3 12-30
    300 390 485 430 390 40 4 16-30
    350 430 550 490 448 44 4 16-34
    400 530 610 550 505 48 4 16-34
    450 660 600 555 - 20-34 - -
    500 630 730 660 610 52 4 20-41
    600 800 840 770 718 56 5 20-41
    700 900 955 875 815 60 5 24-48
    800 1000 1070 990 930 64 5 24-48
    声明:本文中文字、数据、图片均适用于参考,若有修改恕不另行通知,气动偏心半陶瓷球阀的具体性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-31007787。
  • PQ640TC-气动偏心半陶瓷球阀订货注意事项

    获取PQ640TC-气动偏心半陶瓷球阀报价或订购产品时请提供以下参数:

    执行标准:国标GB,日标JIS,美标ANSI,德标DIN,并支持非标订制;

    公称通径(DN),或以“寸”为尺寸单位,如:DN100,4寸(4");

    公称压力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位,如:1.6MPa,150LB,10K;其它压力单位将换算成MPa进行计算。

    连接形式:法兰,对夹,焊接(对焊,承插焊),螺纹(G螺纹,NPT螺纹,RC螺纹...),卡箍,卡套;

    使用介质:水,弱腐蚀性介质,强腐蚀性介质,蒸汽,油品,可燃气体,固液共存流体,等等,粘稠介质需提供粘度;

    使用温度:低温,常温,中温,高温,需提供实际使用温度值;

    阀体材质:铸铁,铸钢(20#或称WCB),锻钢,不锈钢(304/304L/316/316L),双相不锈钢,等等;

    密封材料:橡胶,聚四氟乙烯,陶瓷,PPL等,硬密封(阀体材料密封,合金钢,硬质合金等);

    驱动方式:手柄,蜗轮,气动,气动+手动,(选择气动驱动需提供气源压力,单/双作用,附件要求...),电动,电动+手动,(选择电动驱动需提供电压,电装防护/防爆要求...),等等;

    阀门Kv/Cv值:若对流量有要求,需提出;

    以上为常规选型,提供相关参数若符合常规产品即可获取对应产品报价,非标订制(非常规尺寸/阀体材质/密封材质/使用介质/温度等)需由我司具体确认价格及货期。

    若有产品试验、检验标准及其他要求需在获取报价/订货时提出;

    若由客户提供阀门类型和型号时(非标准型号),客户应正确说明其型号的含义和要求,在供需双方理解相同的条件下签订合同;

    产品质量要求、质量标准、供方对质量负责的条件:按有关质量标准执行;

    报价确认:我司提供报价清单及标准说明至客户确认,在双方确认后再拟定合同;

    PQ640TC-气动偏心半陶瓷球阀使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们帮您确认。

  • 我们以质量为基础,为经济发展带来放心的产品
    服务宗旨:用心、准确、周到。
    服务目标:服务质量使客户满意。
    服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,如需现场解决的,本地区6-12小时内予以答复或派员处理,外地24-48小时内予以答复或派员处理,并做到问题不解决服务人员不撤离。
    服务原则:PQ640TC-气动偏心半陶瓷球阀保修期为十二个月,在保修期内一律实行:保质、保量、保修等。
