YDF-B圆顶阀

<产品信息>
产品型号：YDF-B
产品口径：DN80-350
压力等级：1.0Mpa
产品材质：WCB、SS304、SS316

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

产品介绍
订货说明
产品服务

上海昆炼阀门制造有限公司专注于管道流体控制，为用户提供圆顶阀选型、设计、非标订制等，常规产品咨询，我们可提供相关标准、图纸、参数、使用说明及原理介绍，方便用户根据实际需求做出合理的选型。

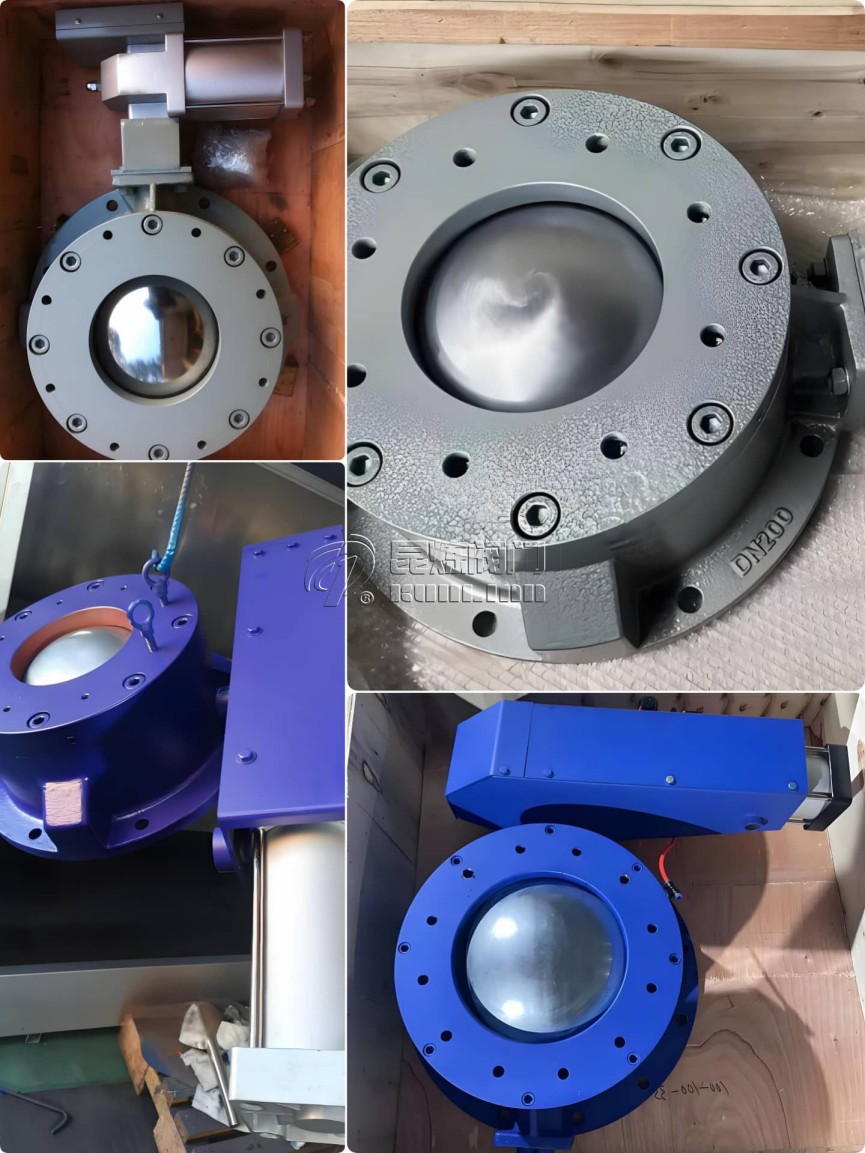

YDF-B圆顶阀介绍

产品简介 Brief Introduction

YDF-B圆顶阀是通过气动执行器控制物料输送的开关器，适用于无粘性的干燥固体颗粒的输送系统，如：灰、粉尘、煤粉灰等，其适用于火电厂的灰渣处理系统。圆顶阀的动作是由一个半球形阀和一个橡胶密封圈来实现的，开与关无接触位移。

YDF-B圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，可与橡胶密封圈紧密接触。橡胶密封圈采用特殊橡胶制成，具有耐高温，耐腐蚀，耐磨损，耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。

工作原理 Working Principle

YDF-B圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保有约0.5~1.2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为90度回转摆动气缸，通过转轴驱动圆顶阀阀芯转动。圆顶阀的工作过程为：阀芯转动关闭后再对密封圈充气，先将密封圈排掉气，然后阀芯转动打开，密封圈不充气，这样完成一个循环。

常态

阀芯处于关闭位置时，转臂上的调整螺钉压在二位三通机动滑阀的顶杆上，气源对密封圈供气，压力表上显示出作用在密封圈上的压力。

打开状态

90°回转气缸开始动作前，先经过延时器将密封圈内的气从二位三通机动滑阀的排气孔排掉后，此时阀芯开始转动打开，在转动过程中，阀芯与密封圈之间不接触。

关闭状态

在关闭的指令下，气缸开始反向动作，当阀芯转动至关闭状态后，转臂上的调整螺钉压住二位三通机动滑阀的顶杆，然后气源经过延时器从二位三通机动滑阀的进气孔对密封圈供气。关闭到位充气之间的时间通过调整螺钉来完成。

技术参数 Technical Parameter

范围

公称压力：1.0MPa
介质温度：≤180℃
强度试验：1.5MPa
密封试验：1.1MPa
气动执行器：90度回转摆动气缸
气缸工作压力：0.4MPa-0.6MPa
密封圈充气压力：0.4MPa-0.6MPa
使用洁净，干燥，无油压缩空气

特点说明 Characteristic Description

YDF-B圆顶阀适用于电厂干灰系统仓泵进出料阀，也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。
本阀密封面采用硅橡胶密封，为确保无泄漏和密封面与球面间的无磨损，启闭阀门采用专用的电磁气动控制。
本阀能频繁启闭，料口全流通无阻挡，有吹堵装置，卡灰和积灰现象少，使用寿命长维护量小，结构紧凑安装方便。

安装使用 Install And Use

要点

1、安装前应仔细阅读本说明书，并核对阀门型号，通径及技术参数。
2、压缩空气未排放前，严禁开启阀门！严禁水和湿料进入阀内！
3、严禁上阀门后施焊法兰，以免损坏阀门密封圈，管道自先预留的阀门安装距离应适当，法兰两边加垫片。
4、两管道中心与阀门通径中心应保持同轴，法兰两面一个平整，以保证阀门的夹紧和工作正常。
5、定期巡查圆顶阀的工作情况，对异常情况应及时、正确的处理。
6、在吊装、安装、操作、调试和维修时，应符合安全操作规程。

零件明细 Parts Details

序号	名称	材料	序号	名称	材料
1	阀体	WCB	6	阀体	WCB
2	阀座	工程陶瓷	7	隔环	F6a
3	阀瓣	WCB+工程陶瓷	8	摆杆	Q235
4	弹簧	0Cr18Ni10	9	支架	Q235
5	阀盖	WCB	10	气动装置	组合件

应用规范 Application Specifications

标准

设计与制造：GB/T 12224
结构长度、法兰尺寸：厂标
检验与试验：GB/T 9092
材料：碳钢 GB/T 12229、不锈钢 GB/T 12230
标志：GB/T 12220

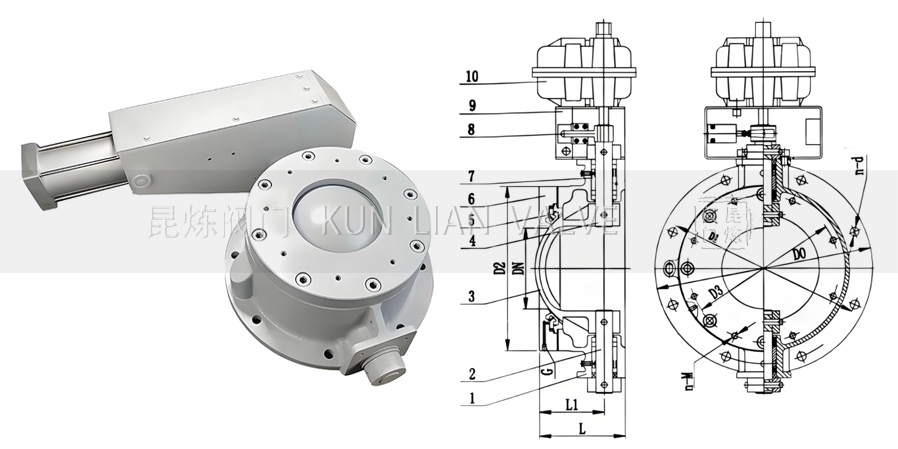

结构图 Structural Diagram

外形尺寸 External Dimensions

DN	L	L1	D0	D1	D2	D3	G	n-M	n-d
80	120	80	280	240	200	160	1/8	4-M12	6-18
100	130	95	335	295	240	200	1/8	4-M12	6-18
125	140	110	365	325	280	240	1/8	6-M12	6-22
150	160	125	390	350	320	280	1/8	6-M12	6-22
175	180	140	440	400	360	320	1/8	8-M16	8-22
200	205	155	520	470	406	360	1/8	8-M16	8-22
250	240	185	580	525	460	420	1/8	8-M20	12-27
300	280	220	640	585	530	470	1/8	8-M20	12-27
350	320	250	740	675	605	480	1/8	8-M20	12-27

声明：本文中文字、数据、图片均适用于参考，若有修改恕不另行通知，圆顶阀的具体性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-31007787。

YDF-B-圆顶阀订货注意事项

获取YDF-B-圆顶阀报价或订购产品时请提供以下参数:

执行标准：国标GB，日标JIS，美标ANSI，德标DIN，并支持非标订制；

公称通径（DN），或以“寸”为尺寸单位，如：DN100，4寸（4"）；

公称压力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,为压力单位，如：1.6MPa，150LB，10K；其它压力单位将换算成MPa进行计算。

连接形式：法兰，对夹，焊接（对焊，承插焊），螺纹（G螺纹，NPT螺纹，RC螺纹...），卡箍，卡套；

使用介质：水，弱腐蚀性介质，强腐蚀性介质，蒸汽，油品，可燃气体，固液共存流体，等等，粘稠介质需提供粘度；

使用温度：低温，常温，中温，高温，需提供实际使用温度值；

阀体材质：铸铁，铸钢（20#或称WCB），锻钢，不锈钢（304/304L/316/316L），双相不锈钢，等等；

密封材料：橡胶，聚四氟乙烯，陶瓷，PPL等，硬密封（阀体材料密封，合金钢，硬质合金等）；

驱动方式：手柄，蜗轮，气动，气动+手动，（选择气动驱动需提供气源压力，单/双作用，附件要求...），电动，电动+手动，（选择电动驱动需提供电压，电装防护/防爆要求...），等等；

阀门Kv/Cv值：若对流量有要求，需提出；

以上为常规选型，提供相关参数若符合常规产品即可获取对应产品报价，非标订制（非常规尺寸/阀体材质/密封材质/使用介质/温度等）需由我司具体确认价格及货期。

若有产品试验、检验标准及其他要求需在获取报价/订货时提出；

若由客户提供阀门类型和型号时（非标准型号），客户应正确说明其型号的含义和要求，在供需双方理解相同的条件下签订合同；

产品质量要求、质量标准、供方对质量负责的条件：按有关质量标准执行；

报价确认：我司提供报价清单及标准说明至客户确认，在双方确认后再拟定合同；

YDF-B-圆顶阀使用的场合重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们帮您确认。
我们以质量为基础，为经济发展带来放心的产品

服务宗旨：用心、准确、周到。

服务目标：服务质量使客户满意。

服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，如需现场解决的，本地区6-12小时内予以答复或派员处理，外地24-48小时内予以答复或派员处理，并做到问题不解决服务人员不撤离。

服务原则：YDF-B-圆顶阀保修期为十二个月，在保修期内一律实行：保质、保量、保修等。
