三通陶瓷球阀 | 抗颗粒冲刷设计 | 矿浆/灰渣输送

更新时间:2025-5-27 信息来源:三通陶瓷球阀 | 抗颗粒冲刷设计 | 矿浆/灰渣输送

产品概述

三通陶瓷球阀是为需要切换流道的颗粒性流体工况设计的阀门,采用高强度工程陶瓷内件与L型/T型流道结构,解决腐蚀性介质分流、高磨损矿浆输送等工业问题。该产品具有两片式/三片式可选结构,配备耐磨陶瓷压板保护系统,支持气动三联件控制(电磁阀+过滤器+减压阀)和电动/气动双驱动模式,广泛应用于化工、矿山、电力及石油天然气领域的高压管线系统。

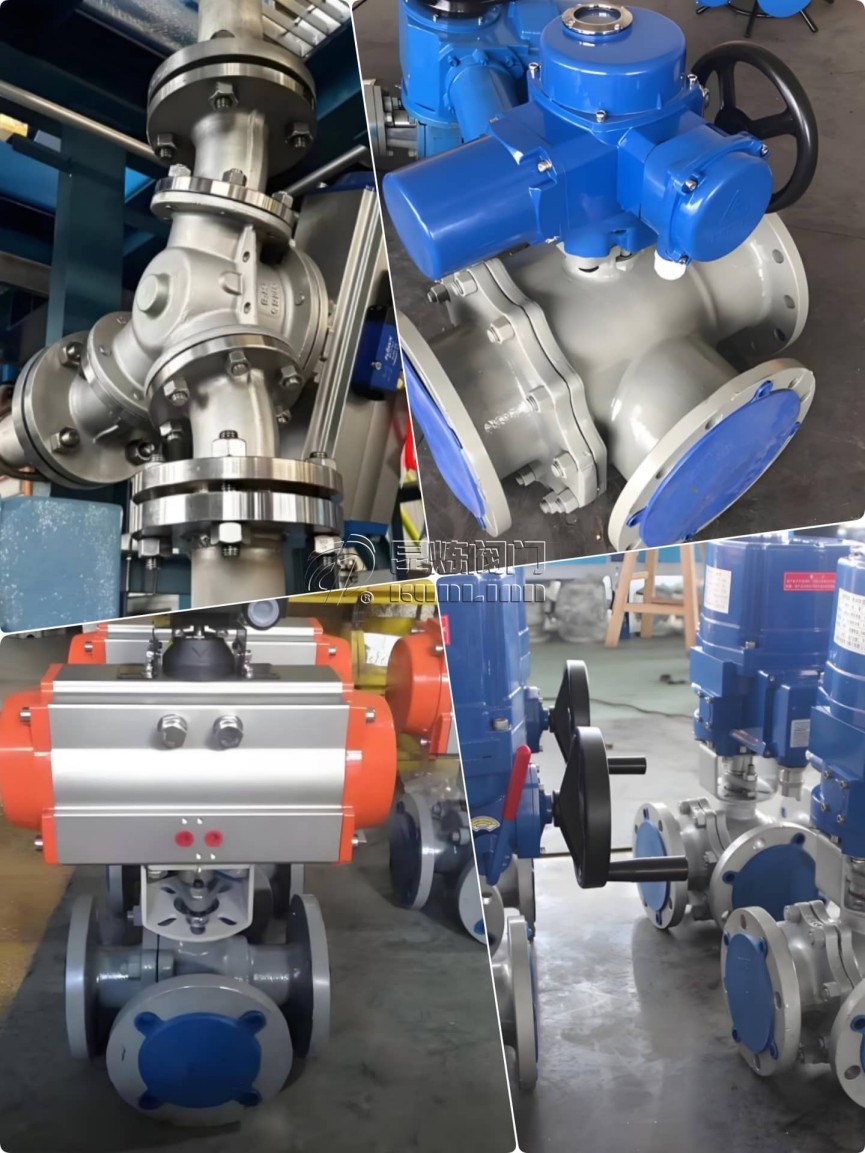

三通陶瓷球阀、抗颗粒冲刷设计、矿浆/灰渣输送- 上海昆炼阀门制造有限公司

技术优势

1. 工况适应性

  • 化工流程控制:全衬陶瓷结构耐强酸强碱腐蚀,适用pH值0-14的特殊介质
  • 矿山矿浆输送:氧化铝陶瓷密封面硬度达HRA90,耐磨性大于普通阀门
  • 电力灰渣处理:特殊高温密封设计,可承受450℃高温和PN100高压
  • 石油天然气:通过API 6D认证,适用于Class900以下高压油气管道

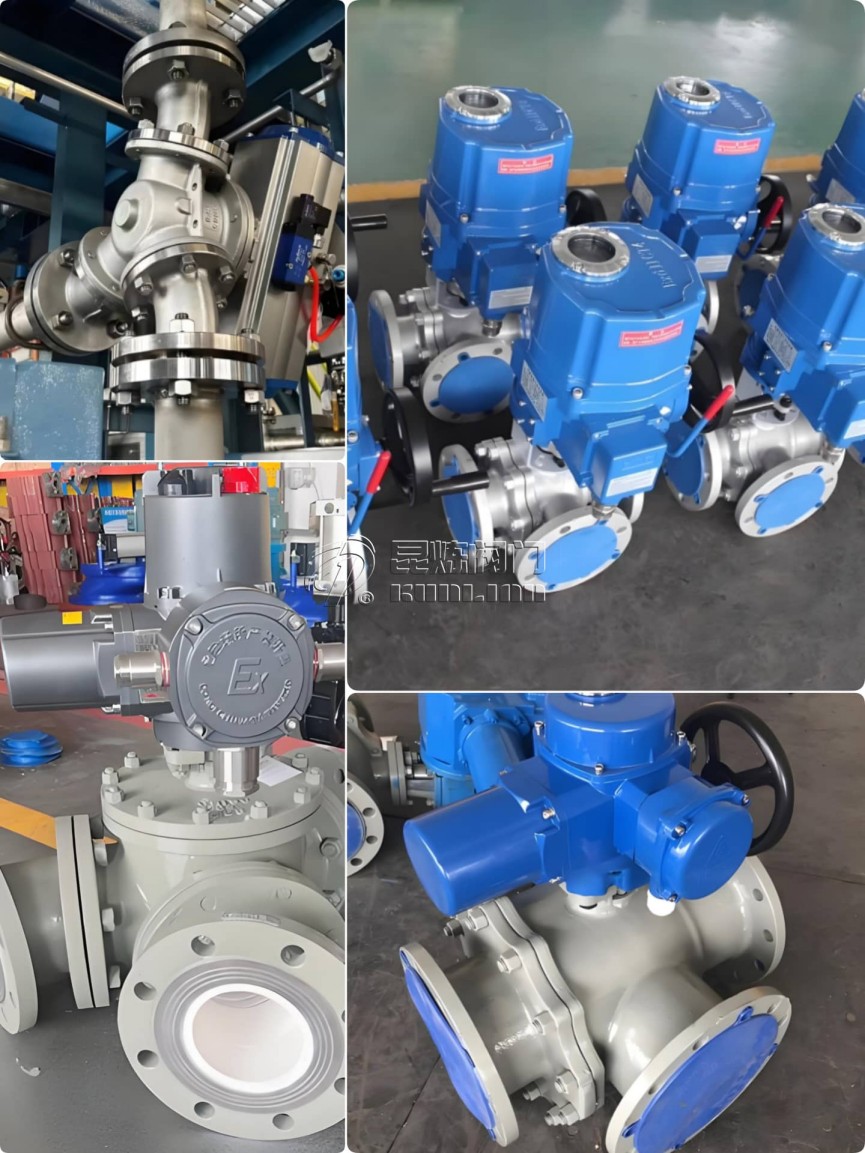

耐磨三通球阀,矿山三通陶瓷球阀,干粉三通陶瓷球阀- 上海昆炼阀门制造有限公司

2. 结构设计

  • L型/T型流道:L型实现90°介质转向,T型完成三向合流/分流
  • 两片式/三片式结构:三片式维护便捷性提升,两片式密封性较好
  • 耐磨陶瓷压板:V型压紧结构,阀座使用寿命延长

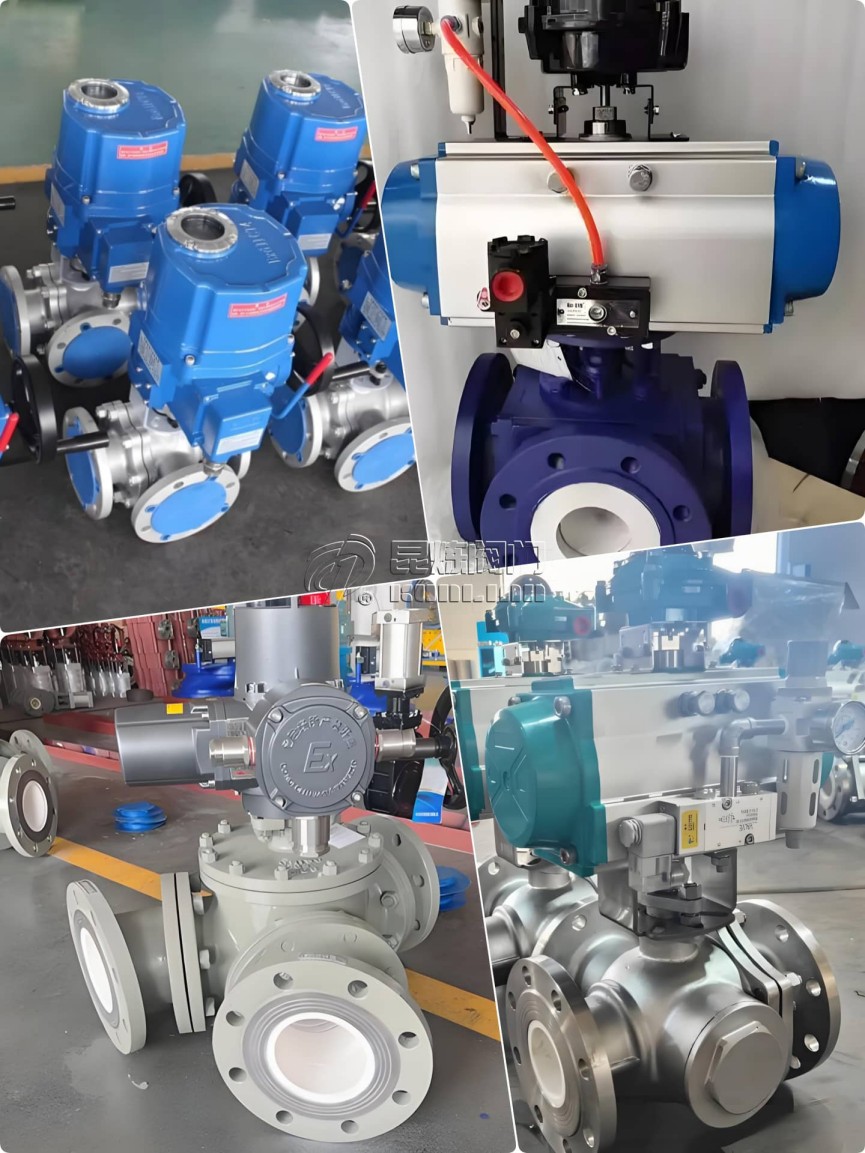

三通陶瓷球阀结构图、原理、厂家- 上海昆炼阀门制造有限公司

技术参数

参数类别 技术指标
公称通径 DN15-DN600
压力等级 PN16-PN100
适用温度 -196℃~450℃
连接方式 法兰/对焊/螺纹
驱动方式 电动/气动/手动
阀体材质 CF8/CF8M+陶瓷衬里
密封等级 ANSI Class VI

行业解决方案

化工流程控制

在磷酸生产系统中,采用T型三通陶瓷球阀实现反应液的分流控制,使用寿命大于传统阀门

矿山尾矿输送

金矿尾矿管线,L型陶瓷球阀在含60%固体颗粒的矿浆中连续长时间稳定运行,维护周期延长。

电力除灰系统

电厂脱硫系统改造后,高温陶瓷球阀在pH=2的浆液中稳定运行,年维修成本降低。

常见问题解答

Q1:L型与T型三通阀如何选择?

L型适用于介质转向工况(如电厂除灰系统转向),T型适合介质合流/分流(如化工反应釜进料控制)。选择时需结合工艺流程图确定介质流向需求。

Q2:气动控制为什么要配三联件?

三联件(过滤器+减压阀+油雾器)可确保气源洁净(过滤精度5μm)、压力稳定(±0.1MPa)并润滑气缸

Q3:陶瓷阀在低温工况如何防脆裂?

采用特殊低温陶瓷配方(添加氧化钇稳定剂),配合深冷处理工艺,使阀门在-196℃液氮环境中仍保持冲击韧性。

Q4:矿用阀门如何预防卡涩?

建议选用流道抛光的陶瓷阀门,并配置0.5MPa反冲洗系统,每班次冲洗3分钟可避免矿粉沉积。
