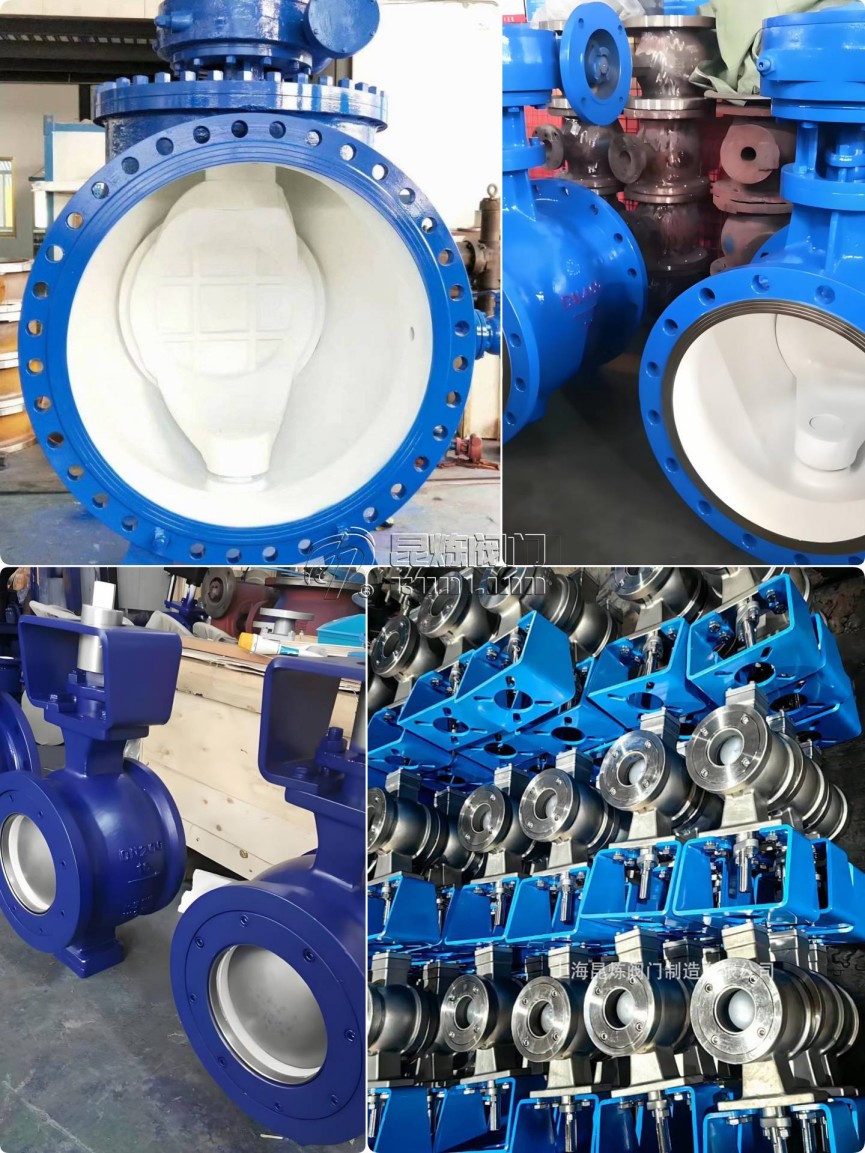

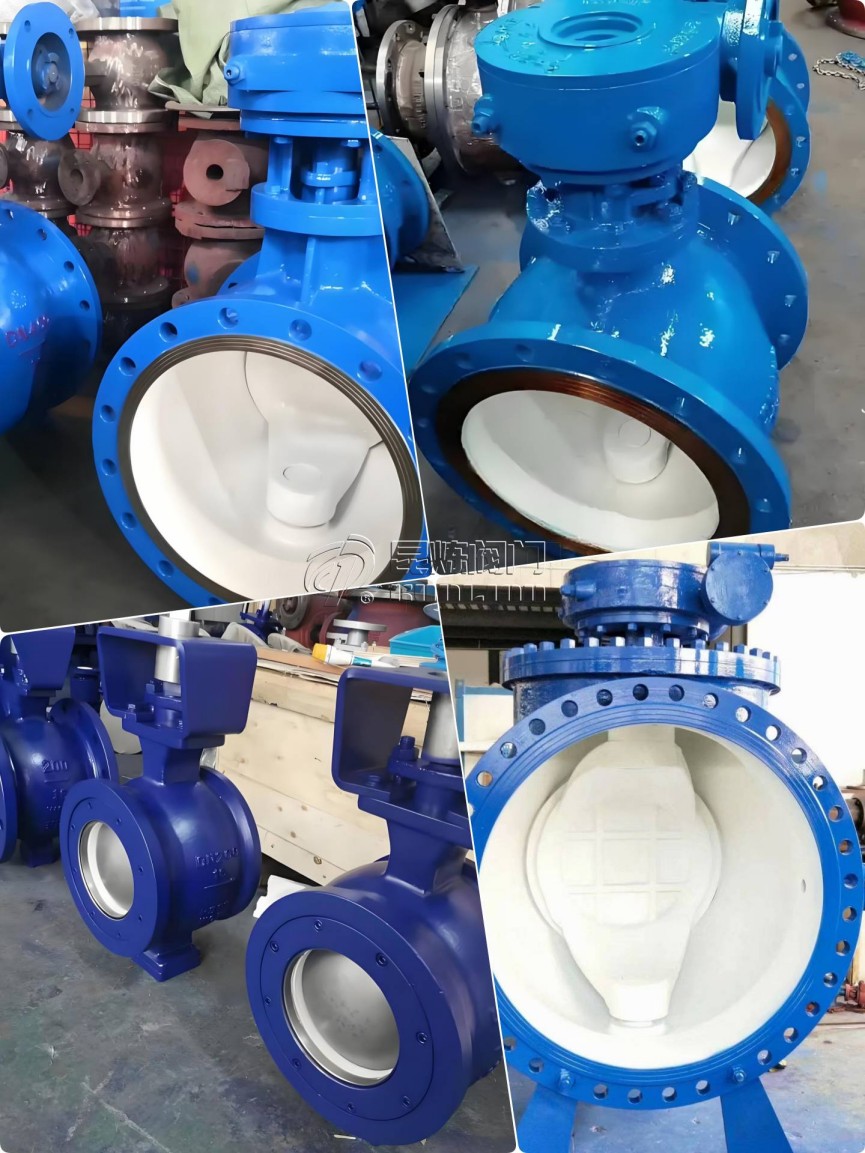

气动偏心半球阀是一种采用三维偏心设计的高性能控制阀门，通过气动执行机构驱动实现快速启闭动作。该产品结合偏心结构、金属硬密封和补偿量设计等特点，具有良好密封、耐高压高温、耐磨耐腐蚀等特点。
| 三维偏心设计 |
轴向偏心：阀杆轴线与阀体通道轴线偏移 径向偏心：阀芯中心与阀杆中心偏移 角度偏心：密封面与通道轴线成特定夹角 |
| 金属硬密封系统 |
特殊合金密封面，硬度HRC60以上 补偿量设计自动补偿密封面磨损 侧装式结构便于维护和更换 |
| 阀体结构 |
藏球室结构优化流体通道 法兰连接标准接口 低流阻设计，流阻系数小 |
| 性能指标 | 参数 | 性能指标 | 参数 |
|---|---|---|---|
| 密封等级 | ANSI B16.104 VI级 | 工作温度 | -40℃～550℃ |
| 工作压力 | PN16-PN100 | 响应时间 | 0.5-3秒 |
| 防火标准 | API 607/API 6FA | 耐腐蚀性 | 腐蚀速率低 |
三维偏心设计使阀门启闭过程中阀瓣脱离密封面，实现无摩擦接触降低扭矩，延长使用寿命。
采用特殊合金密封面，配合精密研磨工艺，表面粗糙度小，确保密封面贴合实现密封。
根据阀门尺寸和工况压力选择，DN50以下可选用单作用弹簧复位型，DN50以上可选用双作用型，供气压力通常0.4-0.7MPa。
内置碟形弹簧组件，当密封面磨损时自动补偿，保持恒定密封比压，无需人工调节。
