螺纹电磁阀性能参数特点

一、产品特性

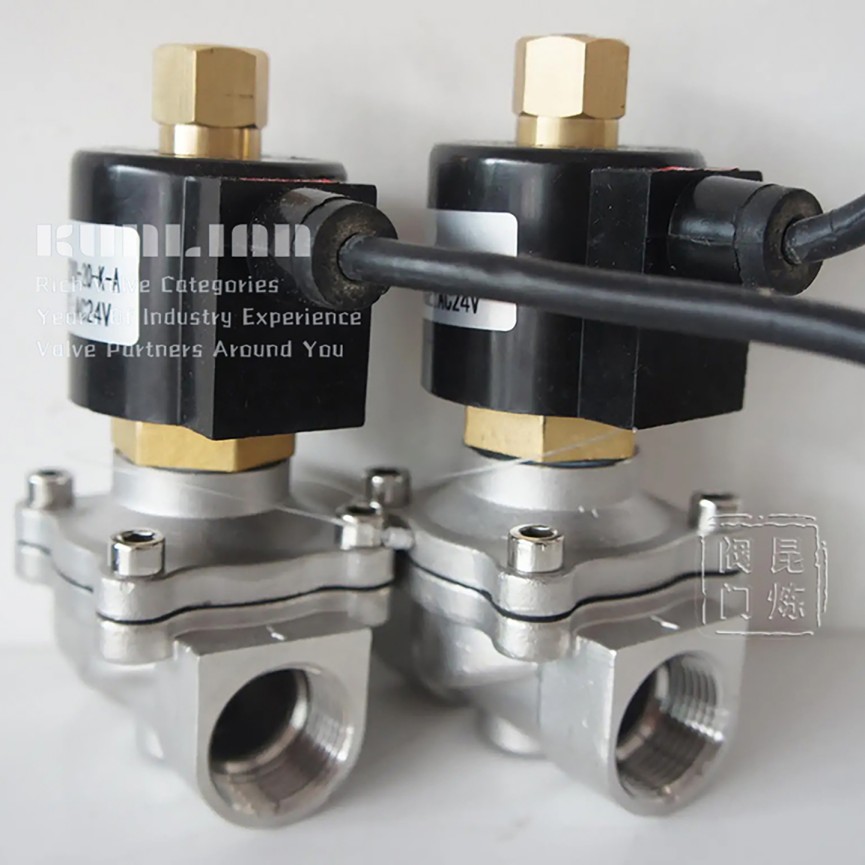

螺纹电磁阀采用螺纹连接方式，具有结构紧凑、密封稳定的特点，适用于中小口径管道的流体控制。广泛应用于液压系统、气动控制、仪器仪表等领域，支持G/NPT/BSPP/BSPT等多种螺纹标准。

二、参数详解

1. 螺纹通径尺寸

2. 工作压力范围

• 常规型号：0~1.6MPa
• 高压型号：0~10MPa（需特殊密封结构）

3. 螺纹密封等级

• G螺纹：需配合密封垫圈（ISO 1179）
• NPT螺纹：锥度密封（ANSI B1.20.1）
• BSPT螺纹：55°锥管螺纹（BS 21）

三、性能参数

1. 流量系数(Cv值)

2. 响应时间参数

• 开启时间：15~50ms（先导式结构）
• 关闭时间：20~80ms（带缓冲设计）

四、安装与维护

1. 安装扭矩要求

2. 介质兼容性

• 兼容介质：水、空气、油类（粘度≤46cSt）
• 禁限介质：强酸/碱（pH<2或>12）

五、常见问题解答

Q1：如何判断螺纹电磁阀的密封失效？

A：主要征兆：

1. 阀体外部出现介质结晶
2. 螺纹连接处持续渗漏
3. 系统压力无法维持

Q2：NPT和BSPT螺纹能混用吗？

A：不能！虽然都是锥管螺纹，但：

• 牙型角不同（NPT60° vs BSPT55°）
• 螺距标准不一致
• 强行混用会导致螺纹损坏

Q3：电磁阀通电后内漏怎么处理？

A：排查步骤：

1. 检查阀芯是否有杂质卡阻
2. 测量线圈电阻是否正常
3. 确认密封面是否磨损（使用内窥镜检查）

六、选型速查表

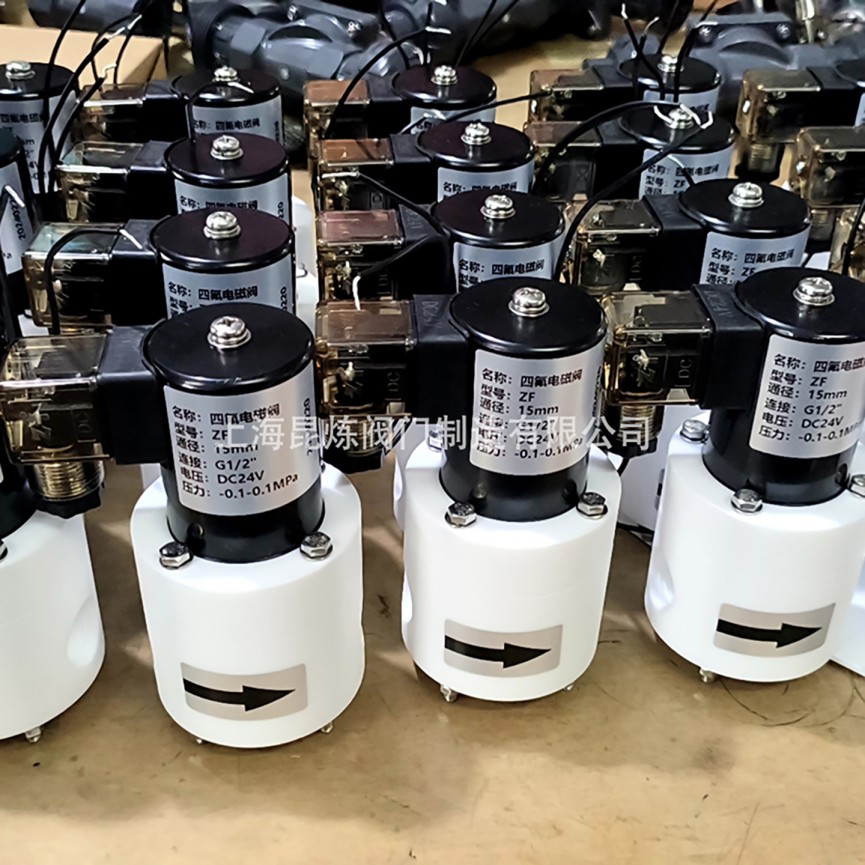

注：腐蚀性介质需选用316L不锈钢阀体+PTFE密封组件
