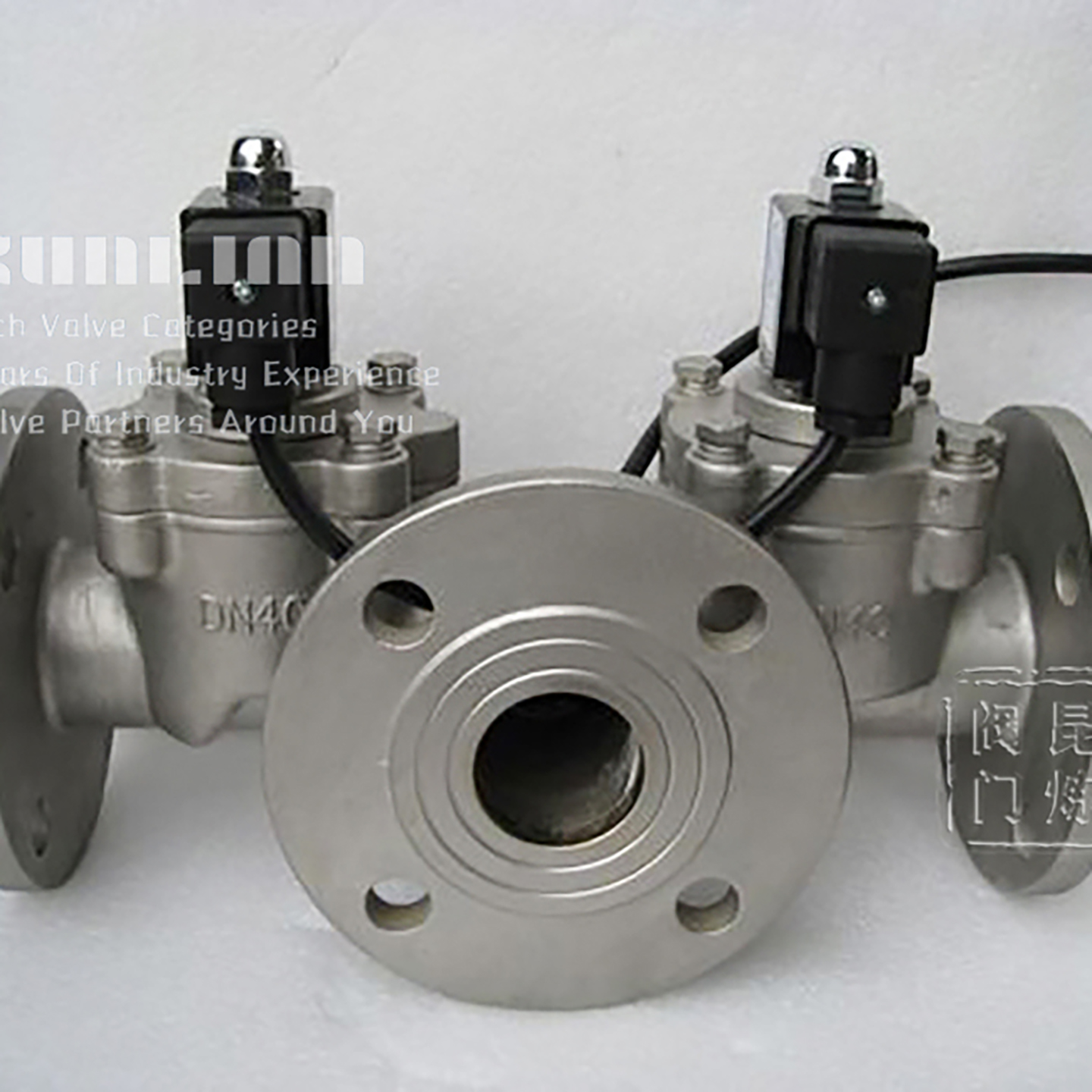

双线圈电磁阀结构特点有哪些

设计架构

1. 双绕组磁路系统

• 磁路设计：
  • 正交布置的双励磁线圈（夹角90°）
  • 高导磁率硅钢片叠层
  • 磁通量动态补偿技术
• 性能参数：
  1. 磁保持力≥50N
  2. 剩磁强度＜0.5T
  3. 响应延迟＜10ms

2. 双稳态阀芯结构

技术方面

1. 智能互锁系统

• 保护机制：
  • 电气互锁（硬线连接）
  • 软件互锁（PLC程序）
  • 机械互锁（棘轮机构）
• 安全标准：IEC 61508 SIL2

2. 能效优化方案

3. 稳定性增强设计

• 热管理技术：
  1. PTC温度保护
  2. 散热鳍片结构
  3. 智能降频算法

技术参数对比

常见问题解答

Q1：双线圈如何实现节能？

工作原理：

1. 脉冲工作模式：
   • 启动时双线圈全功率（24VDC）
   • 到位后切换至维持电压（3VDC）
   • 能耗降低

Q2：线圈烧毁的预防措施？

防护方案：

Q3：电磁干扰如何抑制？

EMC设计：

• 硬件措施：
  • 双绞屏蔽电缆（≥80%覆盖率）
  • 磁环滤波器
  • 接地电阻＜1Ω
• 软件措施：跳频控制技术

安装调试指南

接线规范

• 线圈A/B必须独立供电
• 最小线径≥0.75mm2
• 禁止与动力电缆同槽敷设

故障诊断
