了解法兰电磁阀
更新时间：2025-4-16 信息来源：了解法兰电磁阀
专业解读工业管道法兰连接电磁阀的技术与工程实践。

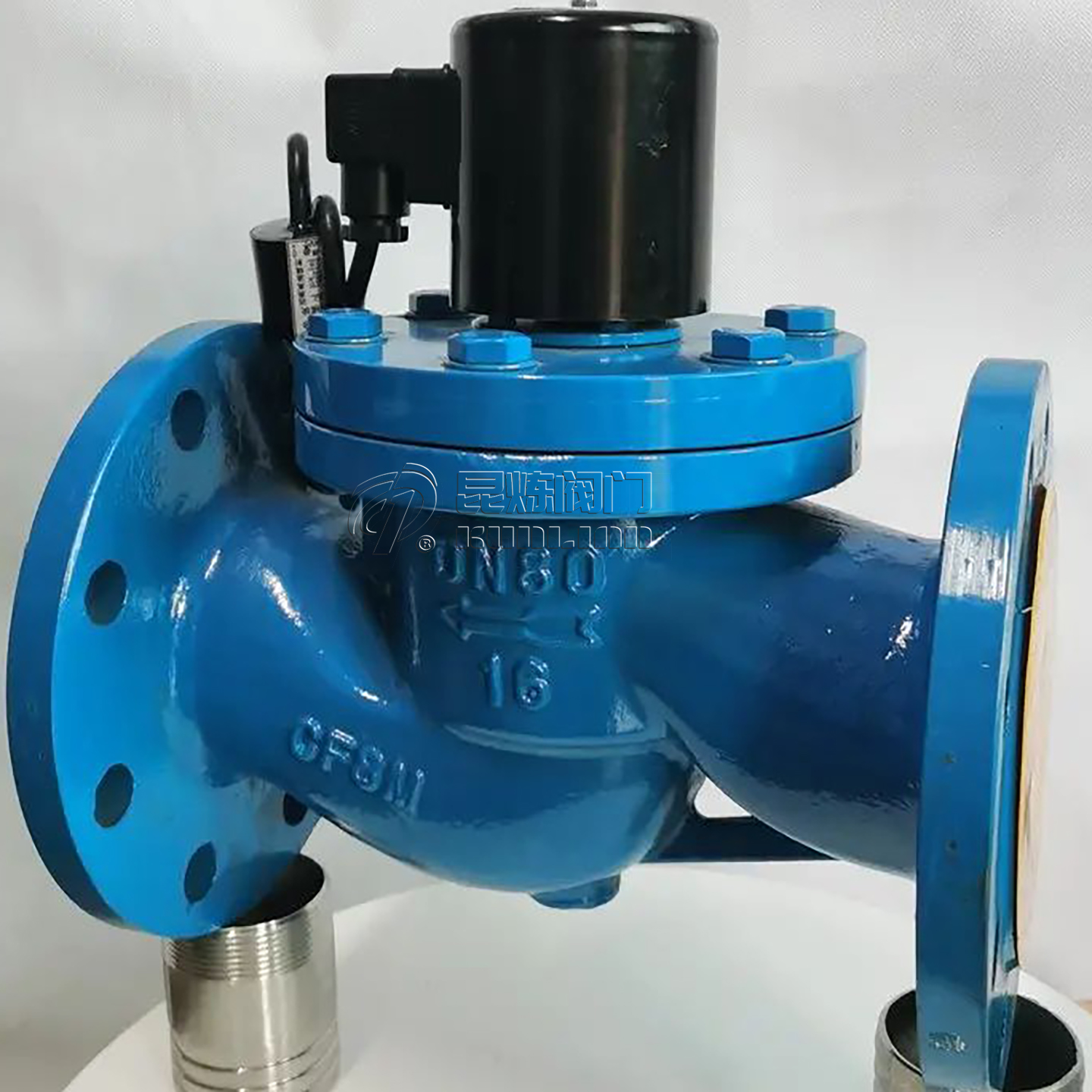

产品优势
- 密封性：法兰面密封等级可达ANSI Class 600
- 宽口径范围：DN15-DN300系列
- 高压能力：工作压力可达42MPa（420bar）
- 便捷维护：法兰螺栓连接便于拆卸检修
法兰连接技术参数
| 法兰标准 |
压力等级 |
密封面形式 |
适用口径 |
| ANSI B16.5 |
Class150-2500 |
RF/FF/RTJ |
DN15-DN600 |
| DIN EN 1092-1 |
PN10-PN400 |
Type A/B/D |
DN10-DN1200 |
| GB/T 9119 |
PN1.0-PN16.0 |
平面/凸面 |
DN15-DN2000 |

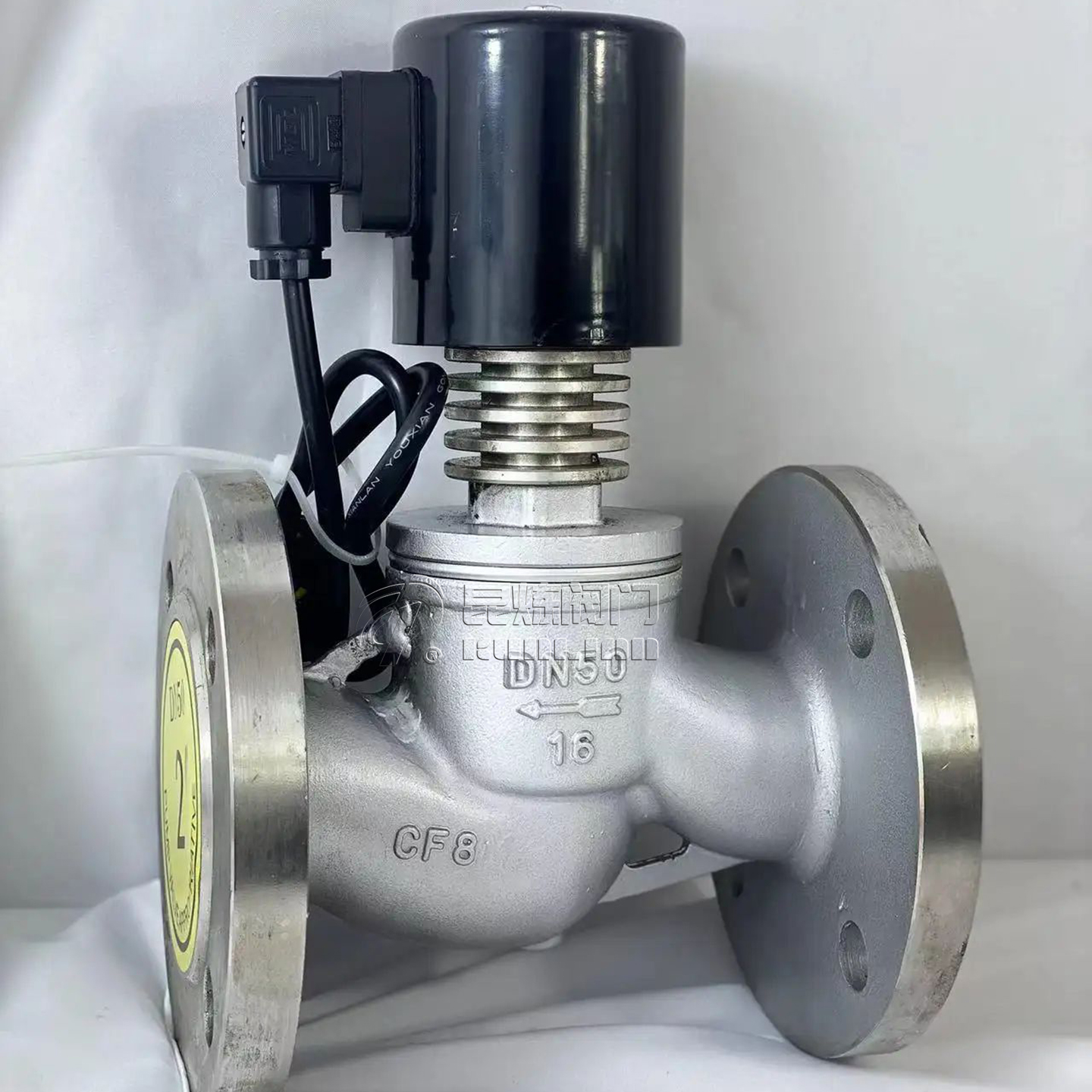

产品系列分类
1. 按压力等级
- 低压系列：PN10-PN16（水处理、空调系统）
- 中压系列：PN25-PN40（石油化工、电力）

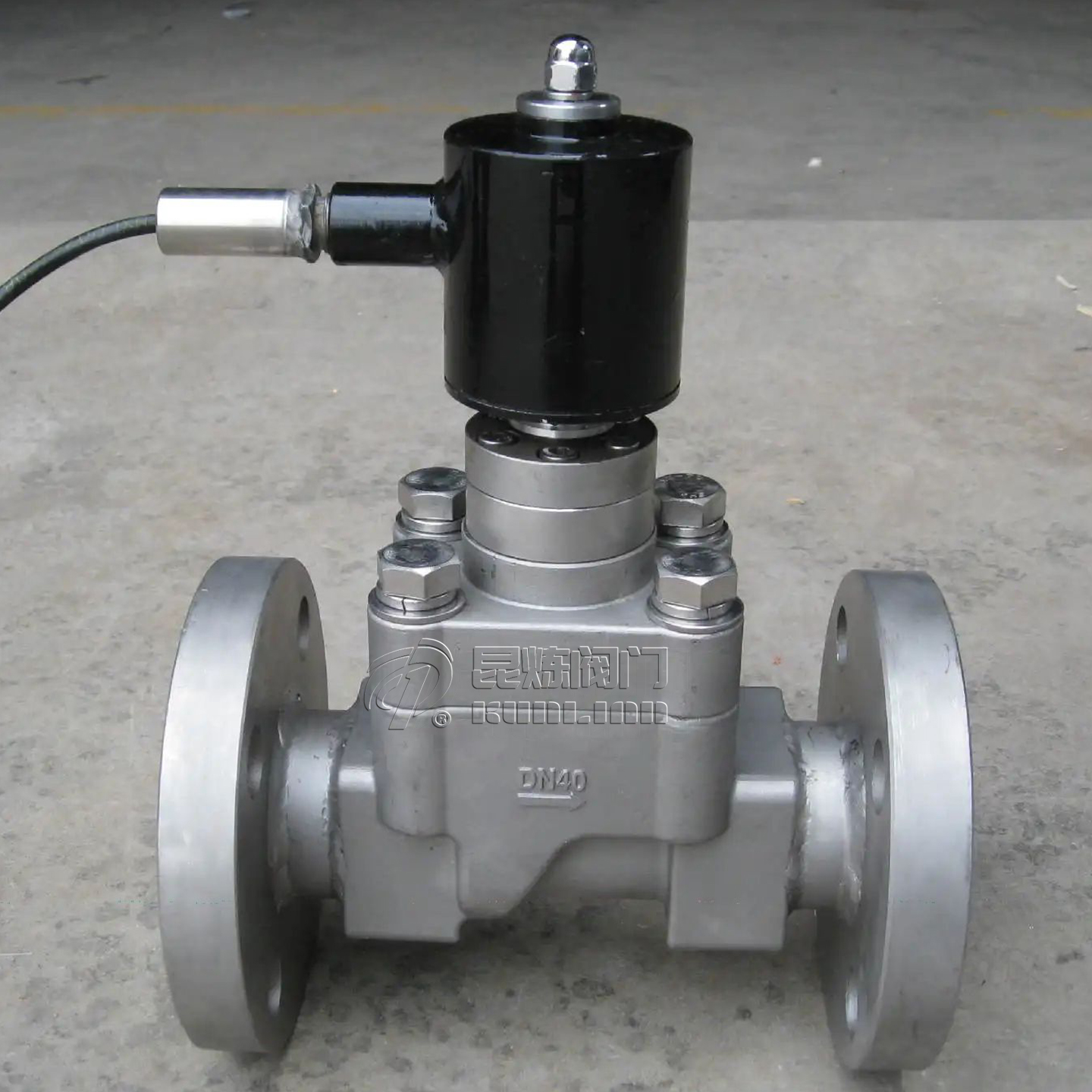

- 高压系列：PN63-PN300（油气管道、特殊系统）
2. 按结构形式
| 结构类型 |
特点 |
典型应用 |
| 直通式 |
流阻小，维护方便 |
给排水系统 |
| 角式 |
改变流向，节省空间 |
锅炉给水 |
| 三通式 |
介质分流/合流 |
热交换系统 |
关键性能指标
| 参数类别 |
标准型 |
高压型 |
大口径型 |
| 最大口径 |
DN150 |
DN80 |
DN600 |
| 工作压力 |
1.6MPa |
42MPa |
2.5MPa |
| 泄漏等级 |
ANSI IV |
ANSI VI |
ANSI IV |
| 法兰标准 |
ANSI 150# |
ANSI 2500# |
DIN PN16 |
安装与维护要点
1. 安装规范
- 法兰对中：偏差≤0.2mm/m
- 螺栓紧固：十字交叉顺序，扭矩值见下表
- 密封垫片：根据介质温度压力选择材质
| 法兰规格 |
螺栓规格 |
推荐扭矩(N·m) |
| DN50 PN16 |
M16 |
120-150 |
| DN100 PN40 |
M20 |
250-300 |
常见问题解答
Q1：如何选择适合的法兰密封面形式？
| 密封面类型 |
适用压力 |
适用介质 |
安装要求 |
| 突面(RF) |
≤PN40 |
常规介质 |
需配软垫片 |
| 环连接面(RTJ) |
≥PN63 |
高压气体 |
需金属环垫 |
Q2：大口径法兰阀安装有哪些特殊要求？
关键控制点：
- 支撑加固：DN≥300需独立支撑架
- 吊装规范：使用专用吊耳，禁止直接吊阀体
- 法兰对中：采用激光对中仪，偏差≤1mm
Q3：高压法兰连接如何确保密封稳定性？
实施步骤：
- 表面处理：法兰密封面Ra≤3.2μm
- 垫片选择：
- 紧固程序：分3阶段按30%-70%-100%扭矩紧固
选型对照指南
| 应用场景 |
推荐系列 |
法兰标准 |
特殊配置 |
| 城市供水 |
DN50-DN300 |
GB/T 9119 PN16 |
EPDM密封 |
| 石油管道 |
高压系列 |
ANSI 600# |
RTJ密封面 |
| 化工系统 |
耐腐蚀系列 |
DIN PN40 |
PTFE衬里 |
