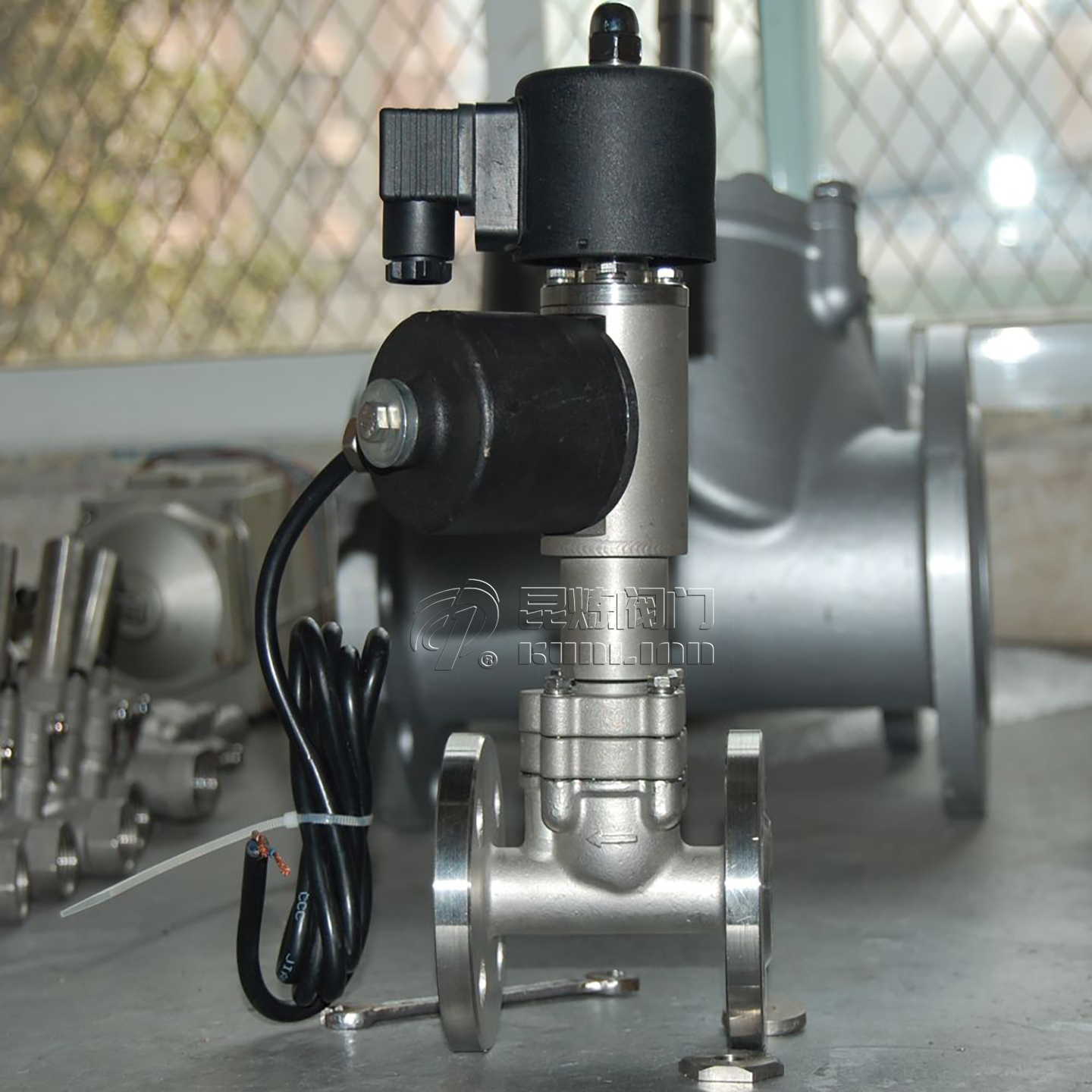

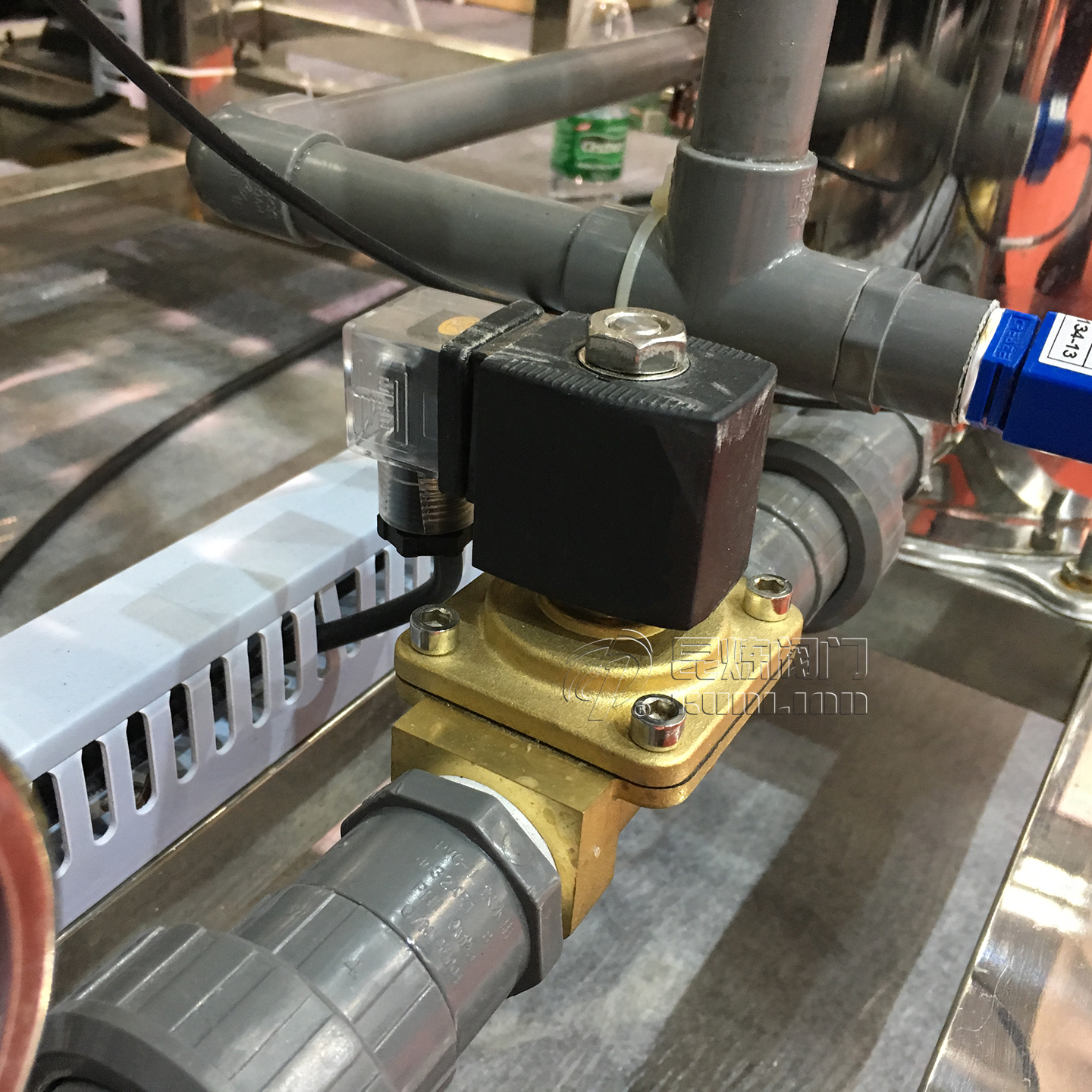

了解双线圈电磁阀

1. 标准电气特性

2. 安全互锁设计

• 电气互锁：两组线圈不能同时得电
• 机械互锁：阀杆双重定位结构
• 保护措施：

  保护类型	动作值
  过流保护	1.5倍额定电流
  线圈温升	≤65K

1. 电气安装要点

1. 要求：直流型必须区分正负极
2. 绝缘测试：
   • 线圈-阀体：≥100MΩ（500VDC）
   • 组间绝缘：≥50MΩ

2. 功能测试流程

Q1：双线圈同时得电如何处理？

故障排除方案：

1. 电路检测：
   • 检查PLC输出点隔离度
   • 测量线圈端电压差≥24V
2. 机械处理：

   故障现象	处理措施
   阀芯震荡	增加延时继电器（≥50ms）
   线圈过热	加装互锁接触器

Q2：如何实现无源保持功能？

技术实现路径：

• 磁保持型：
  • 钕铁硼永磁体提供保持力
  • 磁通密度≥0.8T
• 机械保持型：
  • 棘轮锁定机构
  • 解锁力≤20N

Q3：双线圈电磁阀节能改造方案？
