了解水用电磁阀的工作原理
更新时间：2025-4-9 信息来源：了解水用电磁阀的工作原理

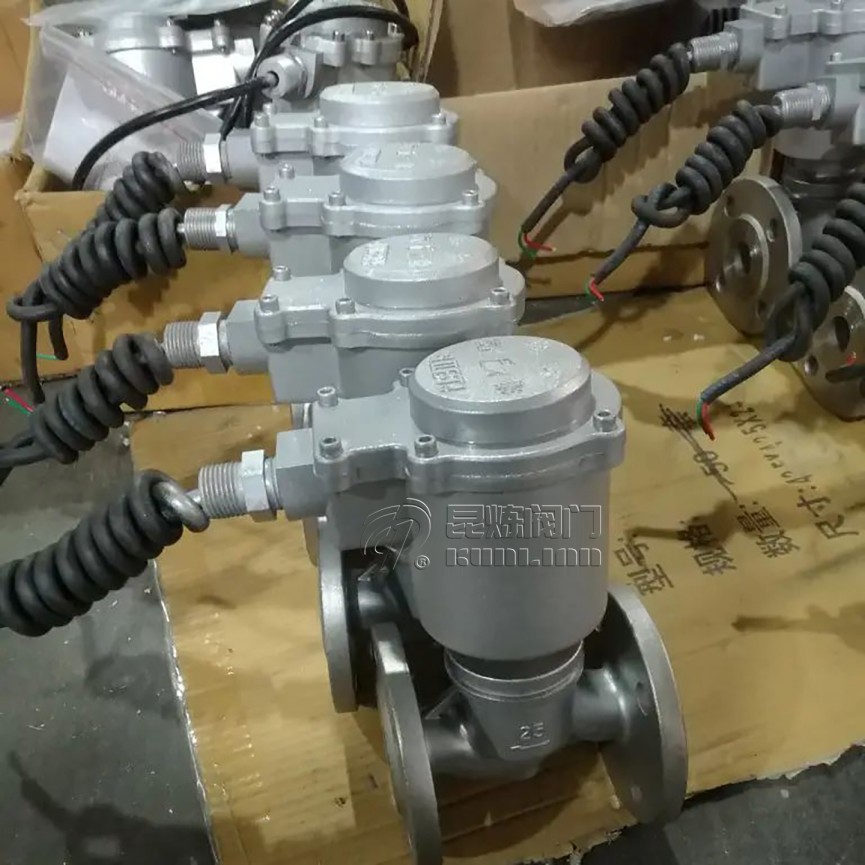

水用电磁阀工作原理
水用电磁阀是为液体介质控制设计的自动化执行元件，采用电磁力直接驱动阀芯结构，具有响应迅速、控制精确、安全可靠等特点。
技术特点
水压平衡与低压差启动技术
- 水压平衡原理：采用双腔室平衡结构，工作压力范围0.02-1.6MPa
- 低压差启动：最小启动压差仅需0.02MPa（常规产品需0.1MPa）
| 压力范围 |
开启时间 |
| 0.02-0.05MPa |
≤3秒 |
| 0.05-1.0MPa |
≤1秒 |
安全防护系统
防虹吸与防回流设计
| 防回流等级 |
适用环境 |
| Class I |
非污染环境（压差>0.1MPa） |
| Class II |
轻度污染（压差>0.05MPa） |
产品系列参数
| 型号系列 |
通径范围 |
压力等级 |
| WS标准型 |
DN15-DN50 |
0.1-1.0MPa |
| WH高温型 |
DN10-DN40 |
0.2-1.6MPa |
常见问题解答
Q1：如何选择适合的防回流等级？
- 评估水质污染风险：
- 清洁水源（自来水）：Class I
- 轻度污染（循环水）：Class II
Q2：低温环境下如何确保阀门正常工作？
| 环境温度 |
推荐配置 |
| -5℃至0℃ |
自动排水型 |
| -10℃至-5℃ |
电加热型(50W) |
选型指南
水力计算要点
流量计算公式：
Q=0.0865×Cv×√(ΔP/SG)
安装规范
| 项目 |
标准要求 |
| 安装方向 |
线圈竖直向上 |
| 直管段 |
前5D后3D |
