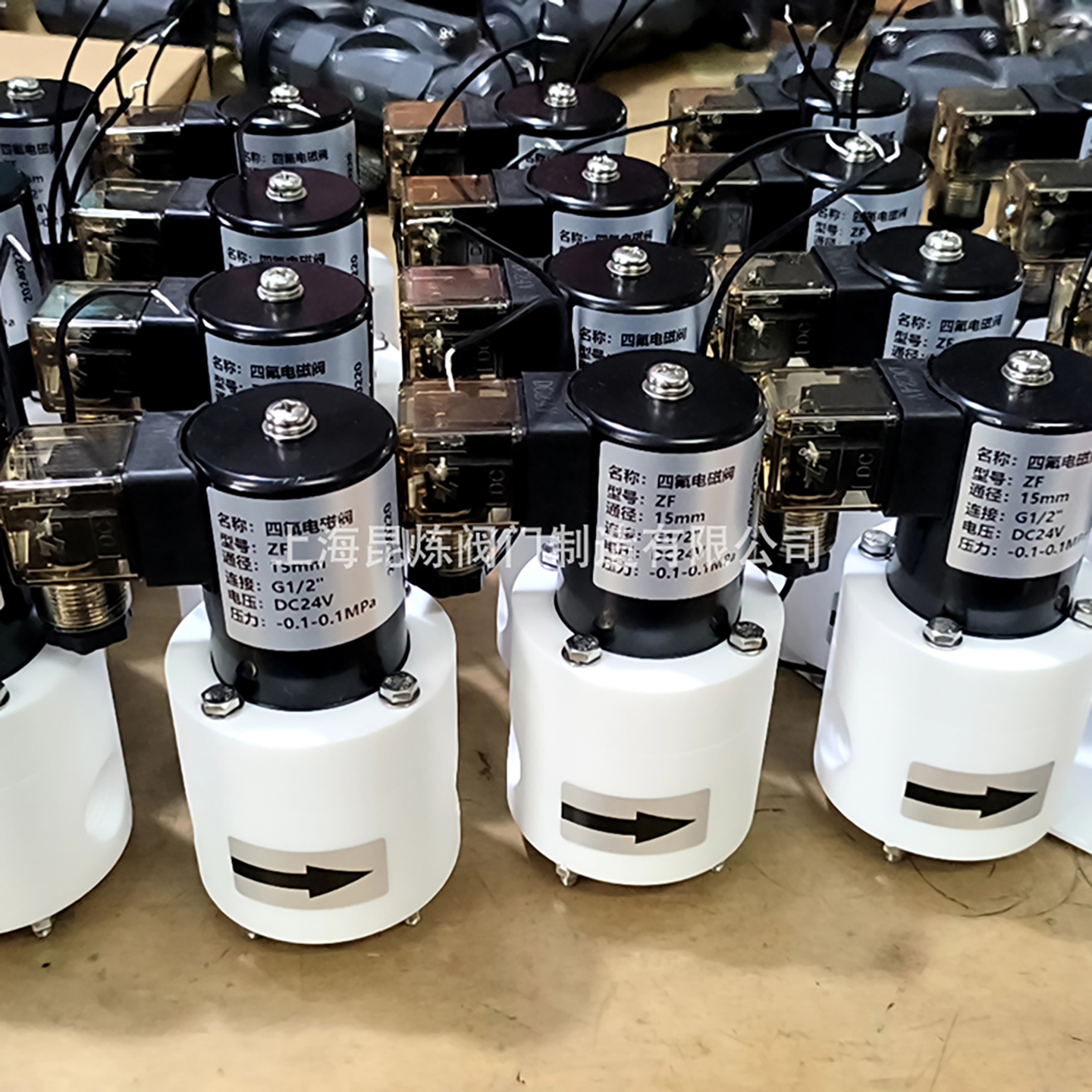

先导式电磁阀结构原理与特点

一、结构设计

1. 先导孔设计

• 孔径优化：Φ0.5-1.2mm（根据介质粘度调整）
• 流道造型：锥形扩散结构降低湍流损失
• 防堵设计：选配内置100μm过滤网（可拆卸清洗）

2. 主阀膜片结构

3. 双级阀体结构

• 先导级：小阀芯（Φ3-5mm）控制先导回路

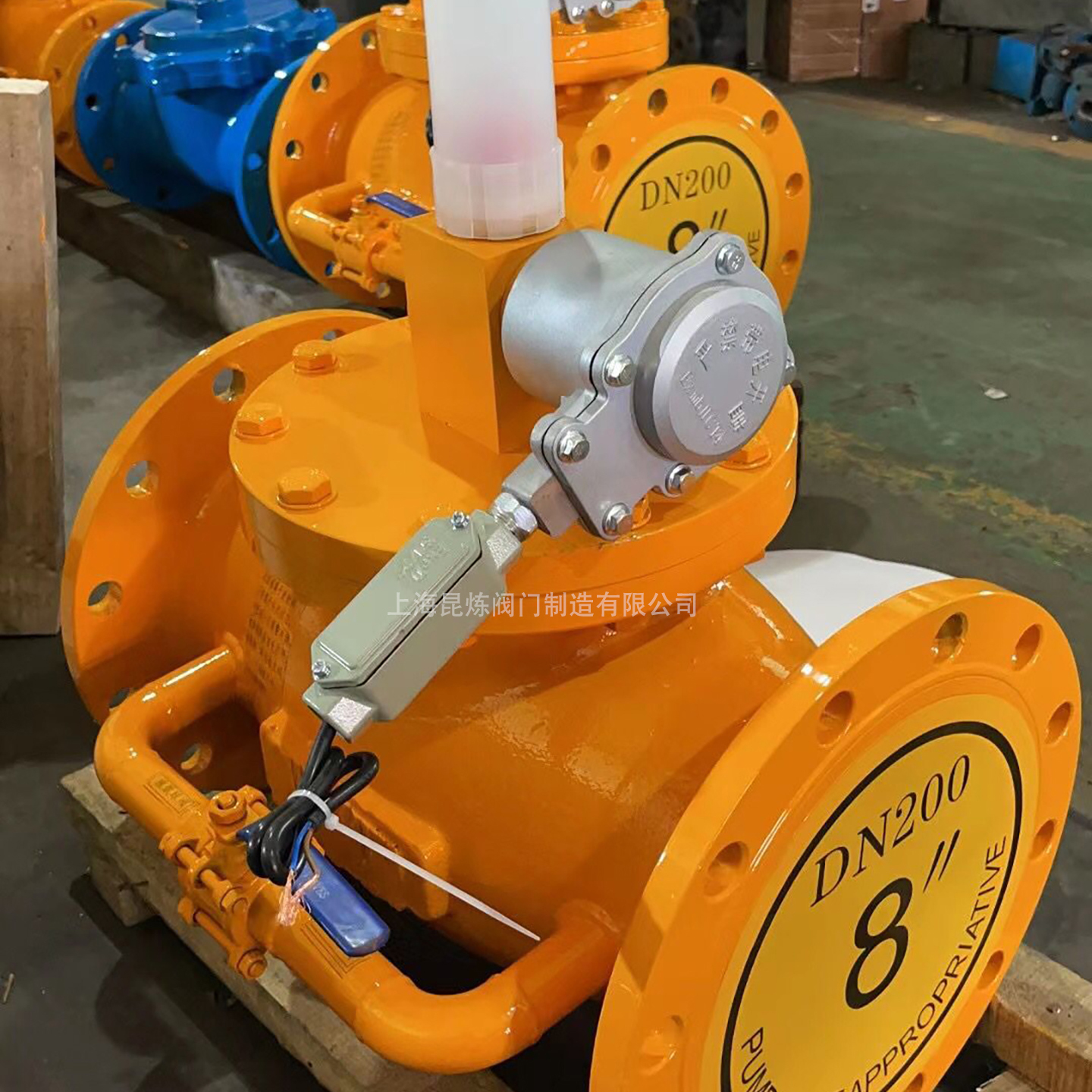

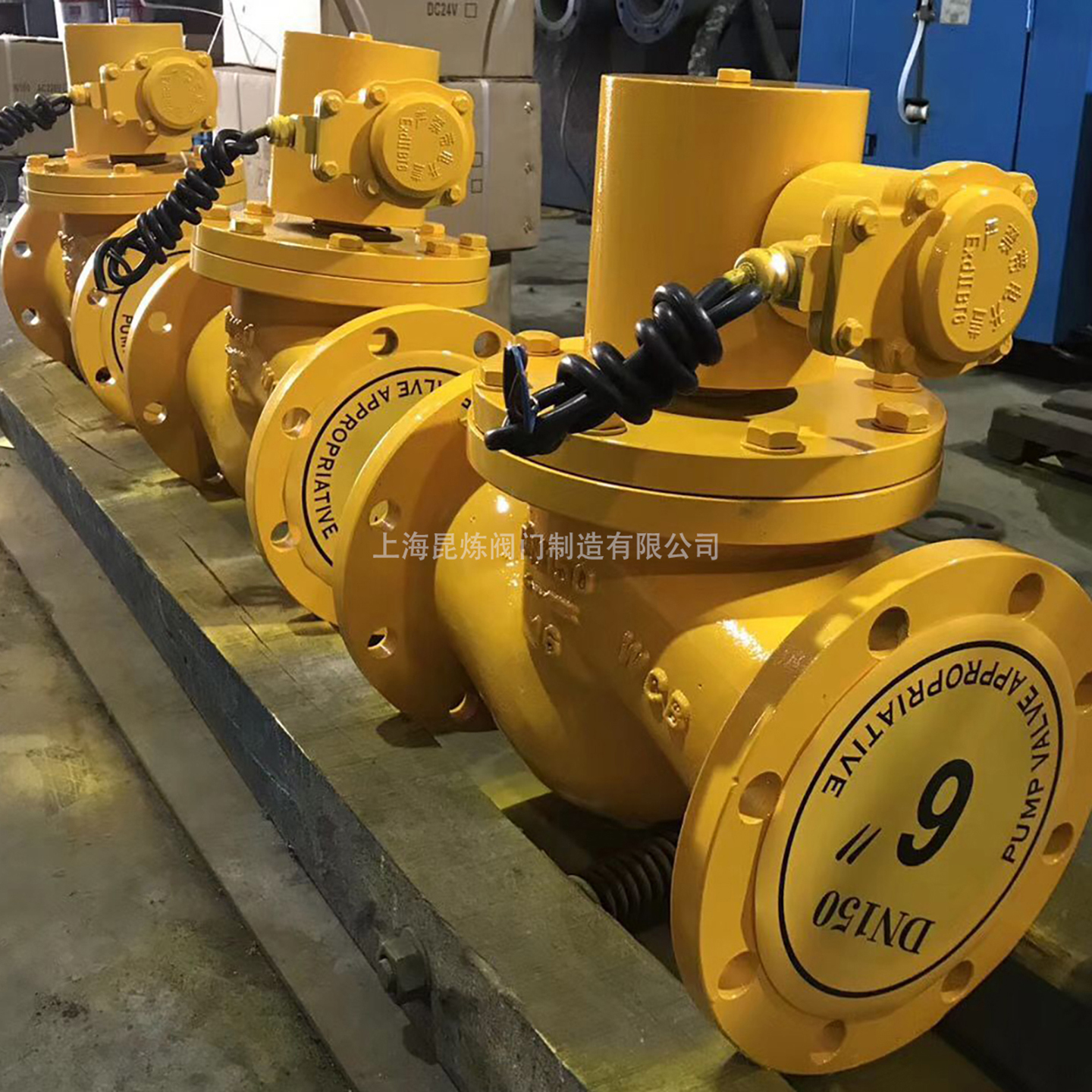

• 主阀级：大通径阀口（DN15-DN200）实现主流控制
• 联动机构：磁耦合同步驱动技术

二、关键功能组件

1. 压力平衡系统

2. 先导控制回路

1. 电磁启动阶段：线圈通电，先导阀芯位移0.5-1mm
2. 压力传导阶段：介质通过先导孔进入平衡腔
3. 主阀动作阶段：压差推动主阀膜片完成开启

三、密封技术

1. 主阀密封结构

• 双重密封：金属硬密封+弹性软密封组合
• 自紧式设计：介质压力越高密封越紧
• 泄漏等级：Class VI（ANSI标准）

2. 先导阀芯组件

四、流体动力学

1. 先导通道布局

• 短路径原则：先导流道长度≤15mm
• 低流阻设计：渐变截面过渡
• 防气蚀结构：出口扩散角≤15°

2. 典型性能参数

常见问题解答（FAQ）

Q1：先导孔频繁堵塞如何处理？

A：系统解决方案：

1. 升级自清洁先导头（带刮削功能）
2. 前置双级过滤器（粗滤+精滤）
3. 采用脉冲反吹设计（每动作10次自动清洁）

Q2：主阀膜片寿命短怎么办？

A：改进措施：

• 选用金属骨架复合膜片（寿命提升）
• 增加行程限位器（避免过载变形）
• 控制动作频率（≤5次/分钟）

Q3：低压差工况下无法正常开启？

A：应对方案：

• 选用低压用型号（带辅助弹簧）
• 调整先导孔直径（增大20-30%）
• 加装先导增压器

Q4：如何判断先导阀芯磨损？

A：检测方法：

1. 测量动作时间（延长需更换）
2. 检查先导泄漏量（＞3ml/min需要检测）
3. 观察电流波形（出现异常波动）

Q5：双级阀体如何实现同步控制？

A：关键技术：

• 磁耦合传动（无机械连接）
• 液压反馈回路（实时压力补偿）
• 智能控制模块（PID调节）

选型应用指南

选择先导式电磁阀需考虑：

• 压力范围：区分常开/常闭型
• 介质特性：腐蚀性、粘度、洁净度
• 动态响应：根据系统调节要求

注：特殊工况建议提供详细参数进行选型。
