316L不锈钢电磁阀结构设计
更新时间：2025-4-7 信息来源：316L不锈钢电磁阀结构设计
一、产品定位
316L电磁阀是为较高洁净度工况设计的电磁阀，采用ASTM 316L低碳不锈钢材质，通过特殊结构设计和表面处理工艺，符合工程、食品饮料等行业对无菌环境的要求。
二、主要技术
1. 材料与结构
- 阀体材质：ASTM 316L低碳不锈钢（碳含量≤0.03%）
- 流道设计：全通径无死角结构，镜面抛光
- 密封系统：PTFE/EPDM无菌级密封，无硅无塑化剂
2. 卫生设计

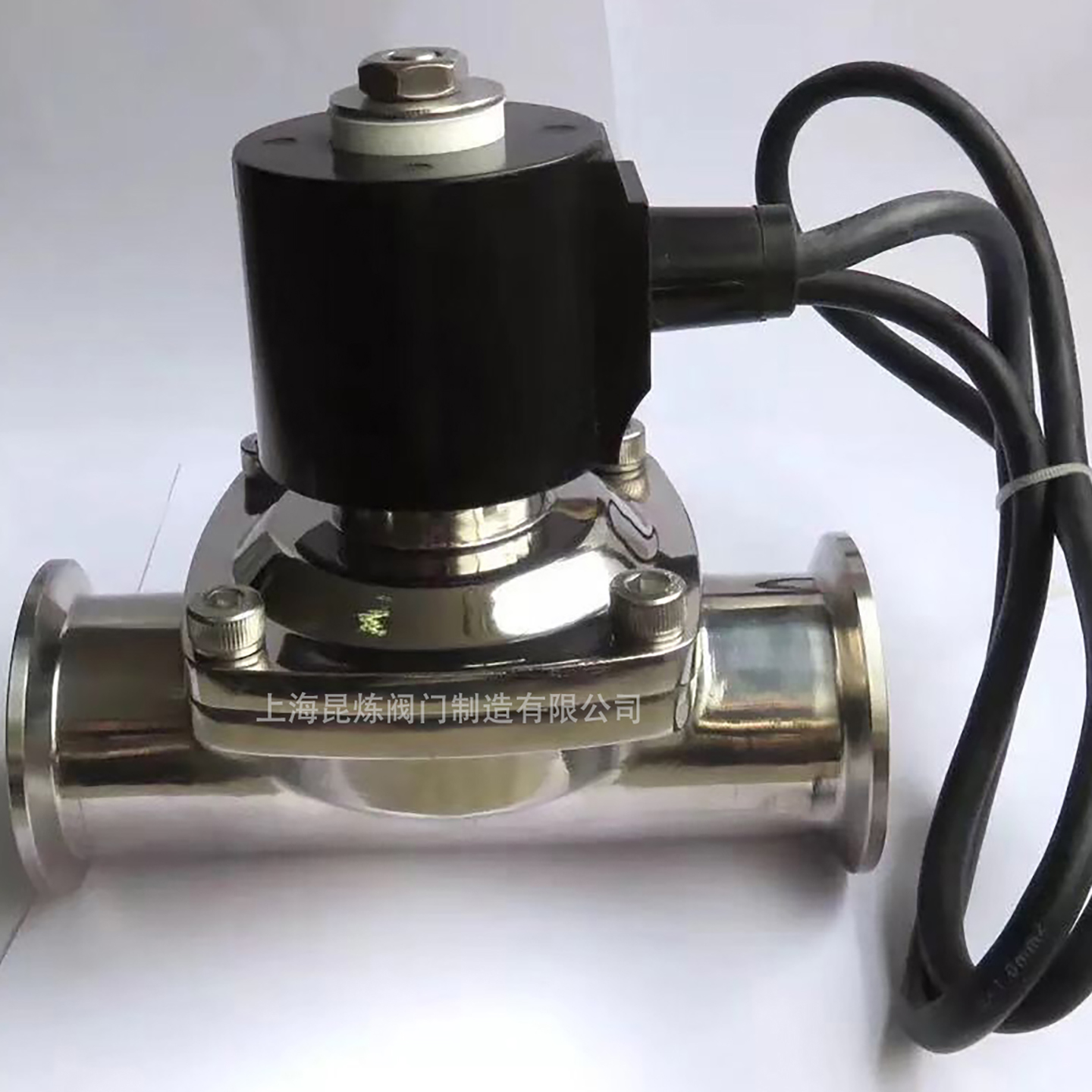

- 连接方式：Tri-clamp快装卡箍、DIN/SMS螺纹等无菌连接
- 表面处理：电解抛光（EP）或机械抛光（MP）
- 防死腔设计：流道较为光滑，流体阻力小
3. 灭菌性能
- CIP/SIP兼容：耐受132℃蒸汽灭菌
- 耐化学性：可耐受酸碱（pH1-14）及有机溶剂清洗
- 排水设计：阀体倾斜排净结构
三、典型应用
| 应用领域 |
技术要求 |
解决方案 |
| 生物范畴 |
无菌保障、无析出物 |
EP级抛光+完整性测试 |
| 疫苗生产 |
可验证性、无死腔 |
带取样阀的定制型号 |
| 食品饮料 |
卫生认证、耐腐蚀 |
EHEDG型号 |
| 医疗器械 |
生物相容性 |
USP Class VI材料 |
四、选型指南
- 确认工艺需求：CIP/SIP参数、灭菌频率
- 选择连接方式：Tri-clamp、DIN（食品）等
- 确定表面等级
Ra≤0.5μm（注射用水系统）
生物反应器
细胞培养级洁净度
带蒸汽屏障设计
四、选型指南
- 确认工艺需求：CIP/SIP参数、灭菌频率
- 选择连接方式：Tri-clamp、DIN（食品）等
- 确定表面等级：EP（电解抛光）或MP（机械抛光）
五、安装规范
安装要点
- 安装前需进行钝化处理（推荐酸钝化）
- Tri-clamp安装扭矩控制在10-15N·m
- 流向标记需与工艺方向一致
维护要求
- 每次CIP后检查密封圈状态
- 建议每年进行完整性测试
- 备件需采用原厂无菌包装
六、常见问题解答
Q1：如何验证电磁阀的抗菌性能？
A：标准验证方法：
- 细菌测试（ASTM F838）
- 表面接触培养（TSA培养基）
- 冲洗水微粒检测（USP<788>）
Q2：频繁SIP导致密封件老化怎么办？
A：解决方案：
- 选用FFKM材质密封件（耐150℃）
- 降低灭菌温度至121℃
- 采用带冷却水套的阀体设计
Q3：电解抛光与机械抛光的区别？
A：关键对比：
| 项目 |
电解抛光（EP） |
机械抛光（MP） |
| 表面粗糙度 |
Ra≤0.3μm |
Ra≤0.8μm |
| 耐腐蚀性 |
提升 |
基础水平 |
| 成本 |
较高 |
经济型 |
Q4：如何避免生物膜形成？
A：预防措施：
- 选择无垢设计的阀体结构
- 系统保持正压（≥0.2Bar）
- 每周执行碱洗（0.1M NaOH）
