导热油专用电磁阀选型：材质、耐温与结构方面出发

一、阀体材质性能对比

二、关键选型参数

1. 温度-材质匹配原则

• ＜280℃：WCB+PTFE密封（经济型方案）
• 280-380℃：304SS+石墨缠绕垫
• ＞380℃：316SS+金属硬密封

2. 电压选择建议

三、特殊结构设计

1. 导热油专用特征

• 缓启结构：防止热油冲击导致密封损坏

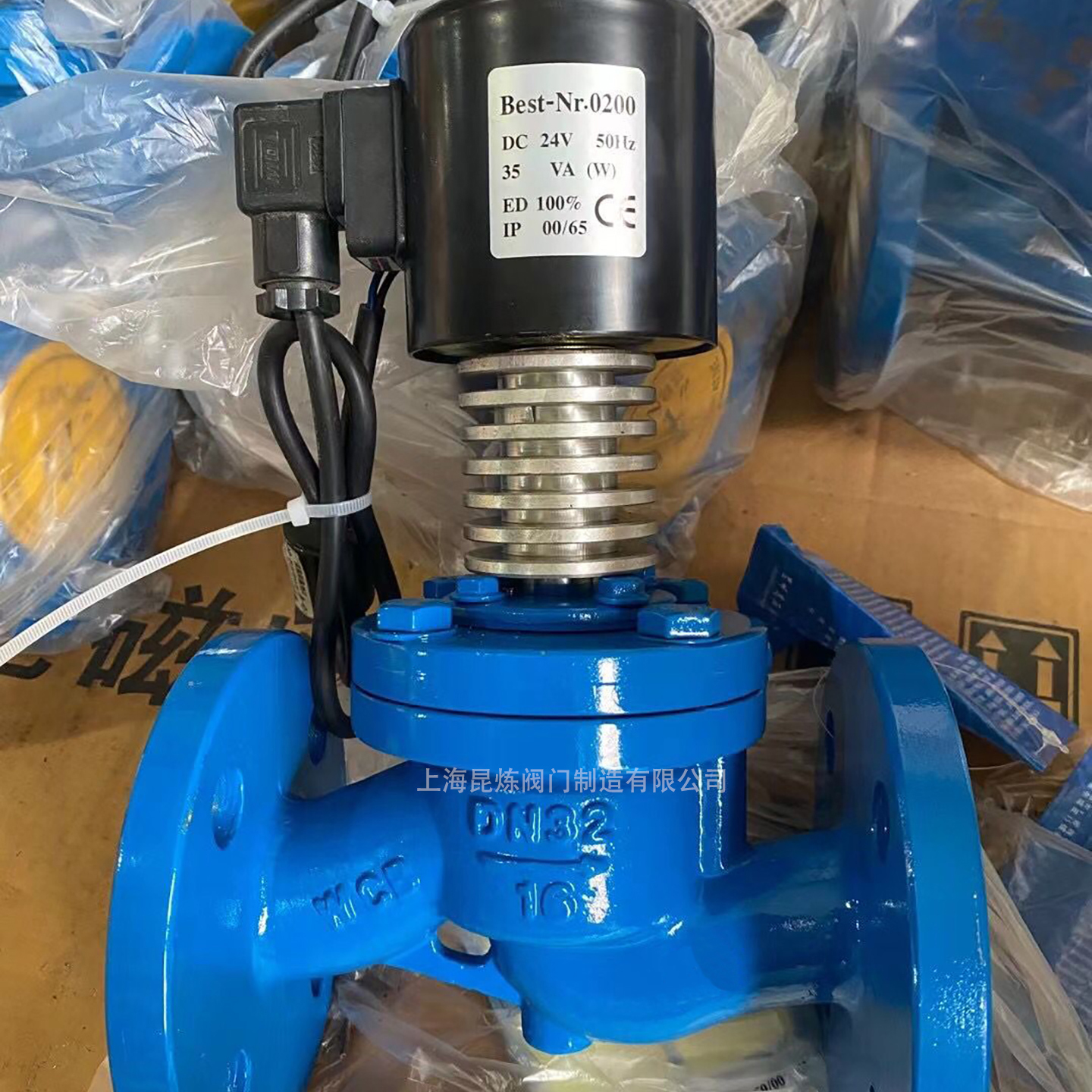

• 散热翅片：阀体外部增加散热面积
• 双密封设计：主密封+应急密封冗余

2. 安装注意事项

1. 必须垂直安装（阀杆朝上）
2. 进出口需预留3倍管径直管段
3. 建议配套安装油品过滤器

四、常见问题解答

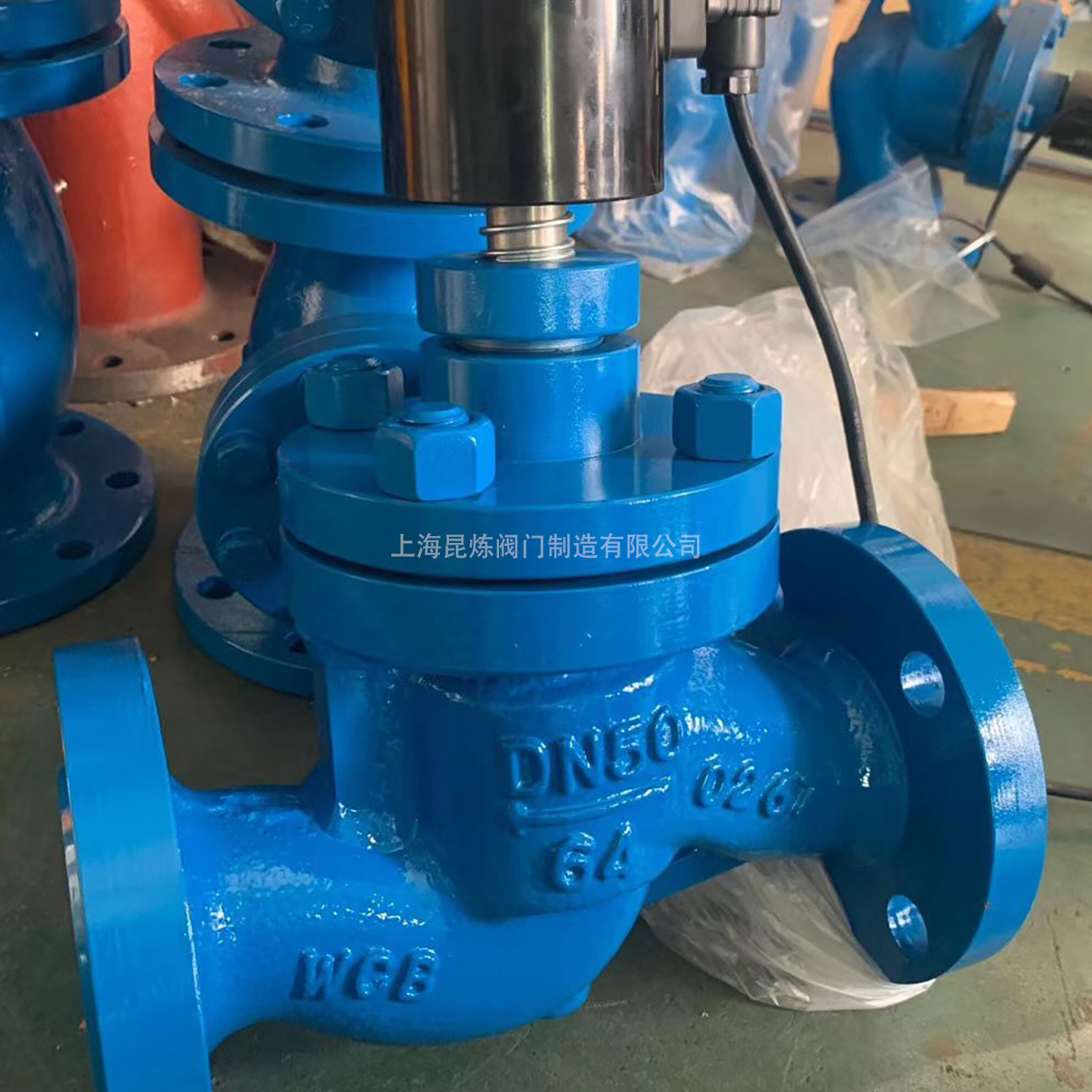

Q1：为什么WCB阀体在300℃以上要慎用？

⚠ 关键原因：碳钢在持续高温下会发生渗碳反应，导致：

• 密封面硬度下降
• 阀体脆性增加
• 热膨胀系数突变

Q2：导热油结晶堵塞阀体怎么办？

✅ 处理方案：

1. 先用低压蒸汽伴热解晶
2. 拆卸后用煤油清洗
3. 长期停用需排净阀腔油液

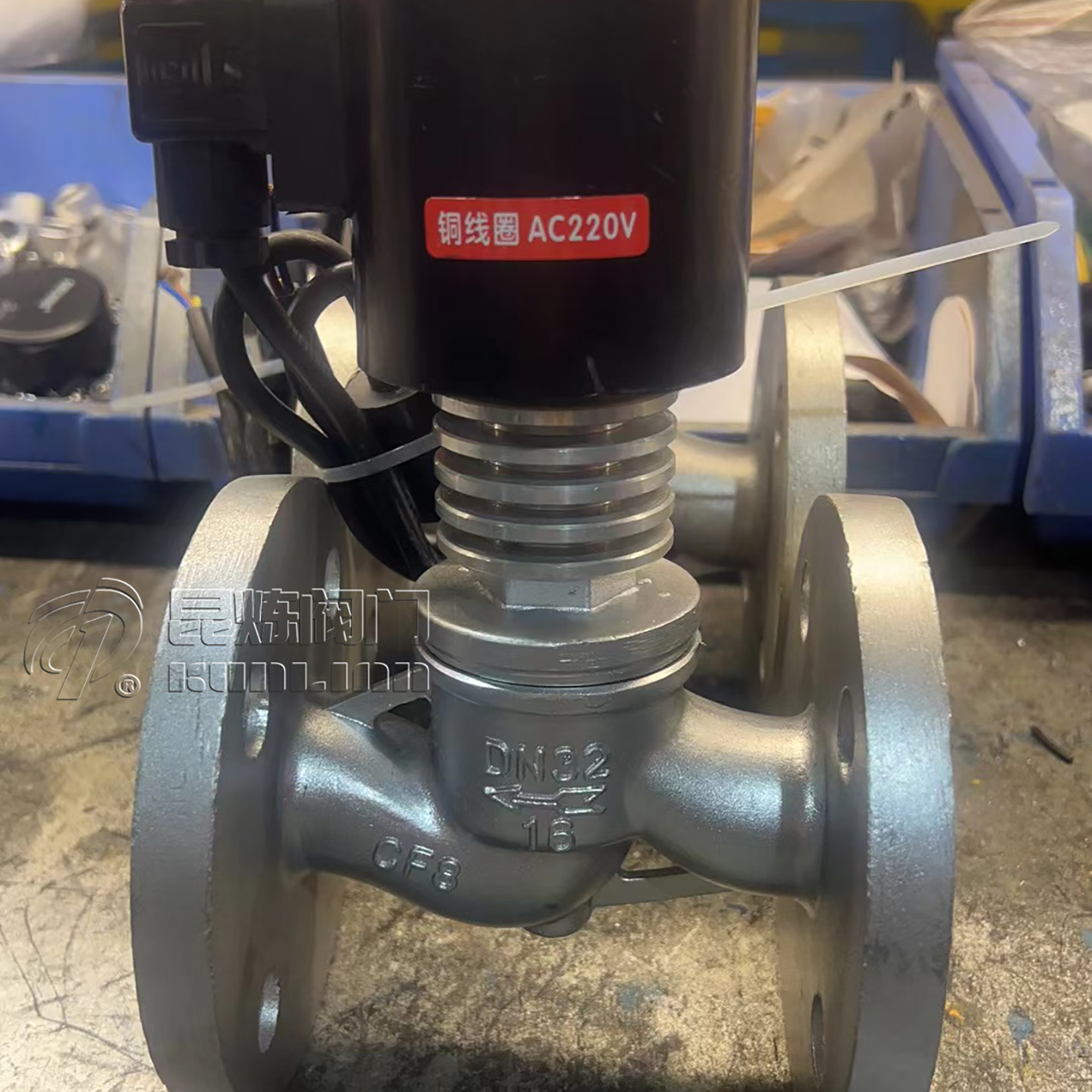

Q3：AC220V线圈在高温环境易故障？

🔧 改进措施：

• 选用H级绝缘线圈（耐180℃）
• 加装铝制散热罩
• 线圈接线处使用高温硅胶套

五、维护保养规范

六、选型决策流程图

1. 确认油品类型 → 2. 测定最高工作温度 → 3. 选择对应材质 → 4. 确定系统电压 → 5. 校核压力等级

配置示例：380℃合成导热油系统 → 316SS阀体 + DC24V防爆线圈 + 金属硬密封
