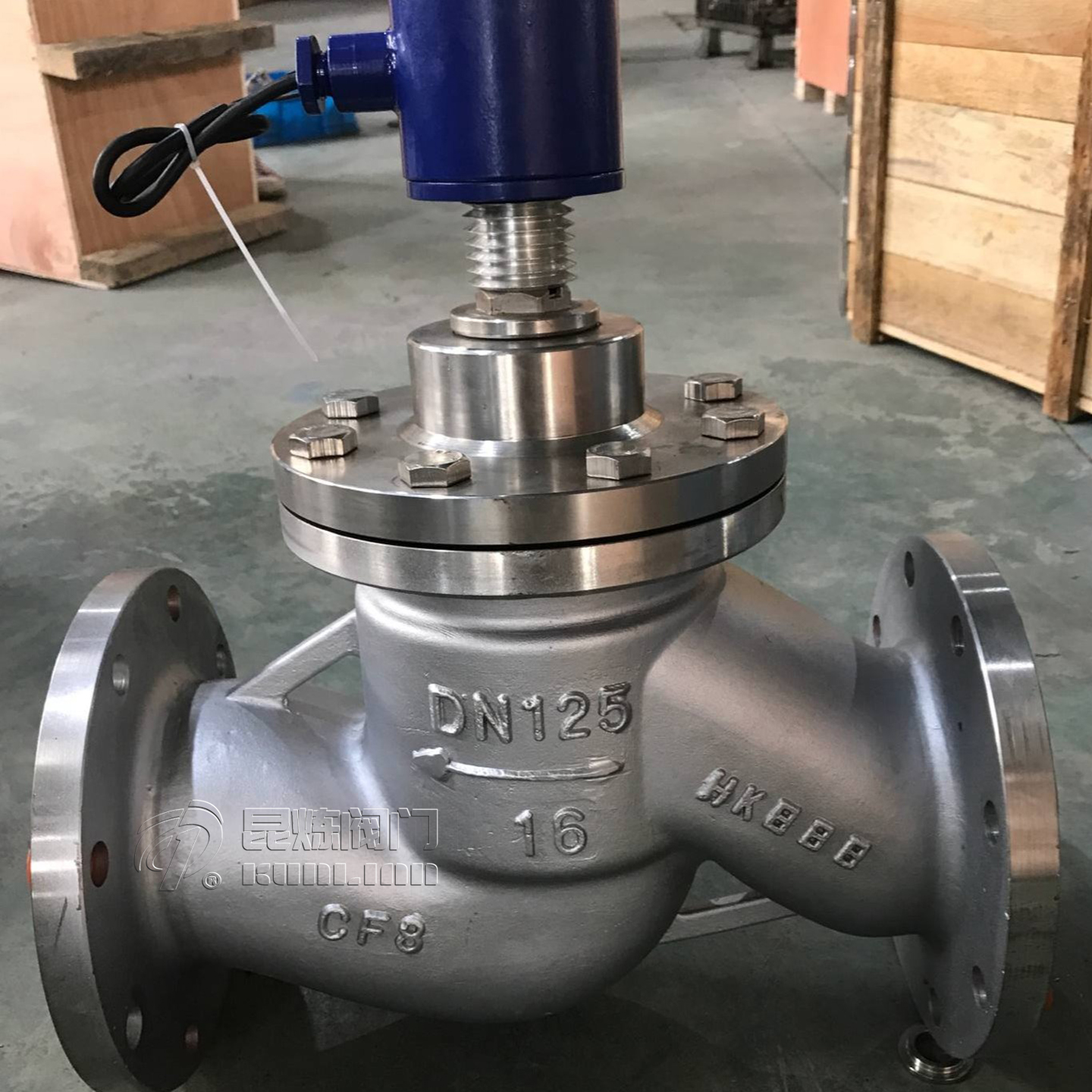

蒸汽电磁阀选型与应用

1. 按蒸汽类型分类

2. 按压力等级分类

1. 温度压力曲线

注：实际工作压力需根据ASME B16.34标准降额使用

2. 流量特性参数

流量计算公式：m=12×Kv×√(ΔP×ρ) (kg/h)

1. 减压功能配置

2. 过热蒸汽设计

• 散热结构：
  • 阀盖散热片设计
  • 线圈隔离腔室
• 材料升级：
  • 阀杆：17-4PH不锈钢
  • 密封：柔性石墨+Inconel

Q1：如何防止蒸汽冷凝导致水锤现象？

解决方案：

1. 管路设计措施：
   • 设置1-2%的排水坡度
   • 每30m安装疏水阀
2. 阀门选型要点：
   • 选用缓闭型结构(3-10s关闭)
   • DN50以上配缓冲罐

Q2：高温工况下考虑电磁线圈使用？

Q3：高压蒸汽系统阀门选型注意事项

关键控制点：

• 压力认证：
  • 符合ASME B16.34 Class 900以上
  • 提供压力测试报告
• 安装要求：
  • 阀前直管段≥20D
  • 采用焊接端连接

1. 定期检查项目

2. 备件更换情况
