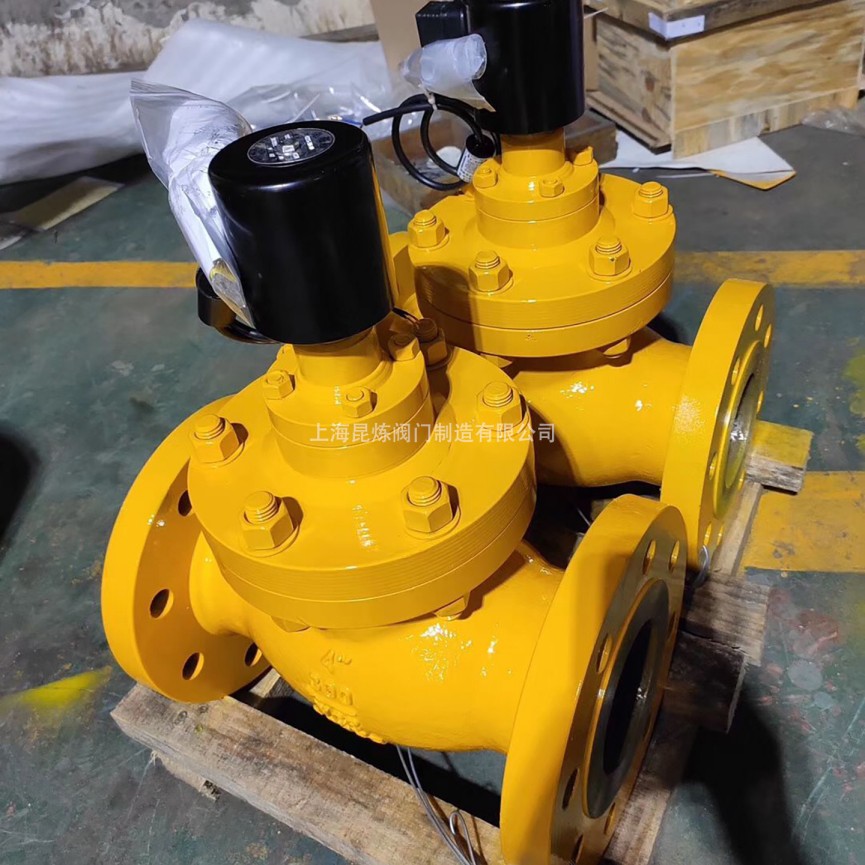

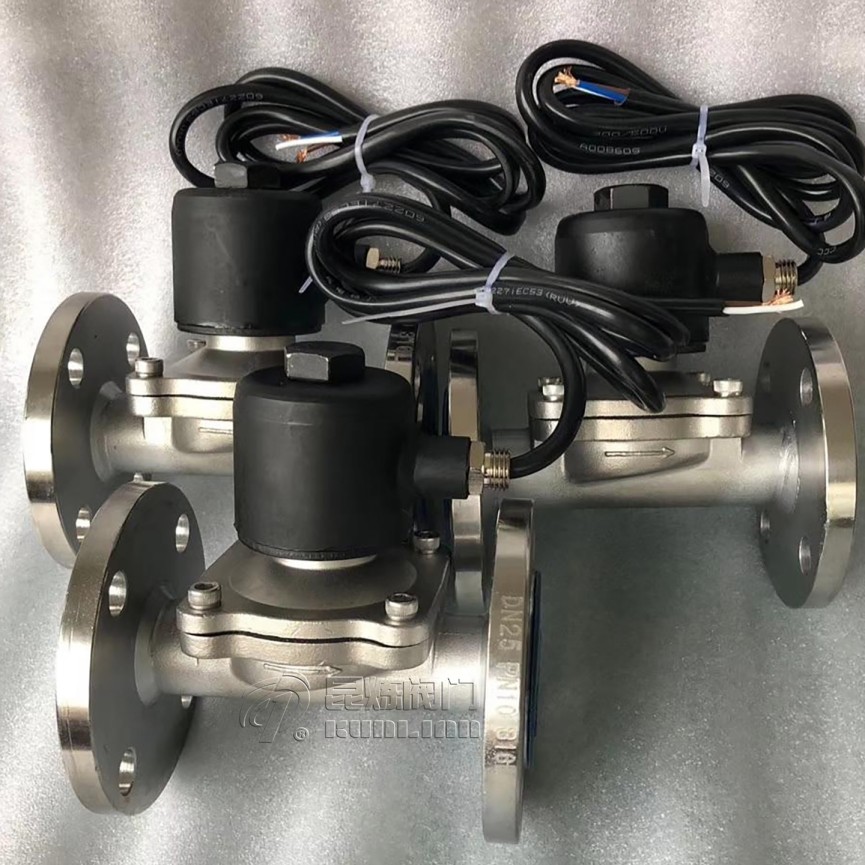

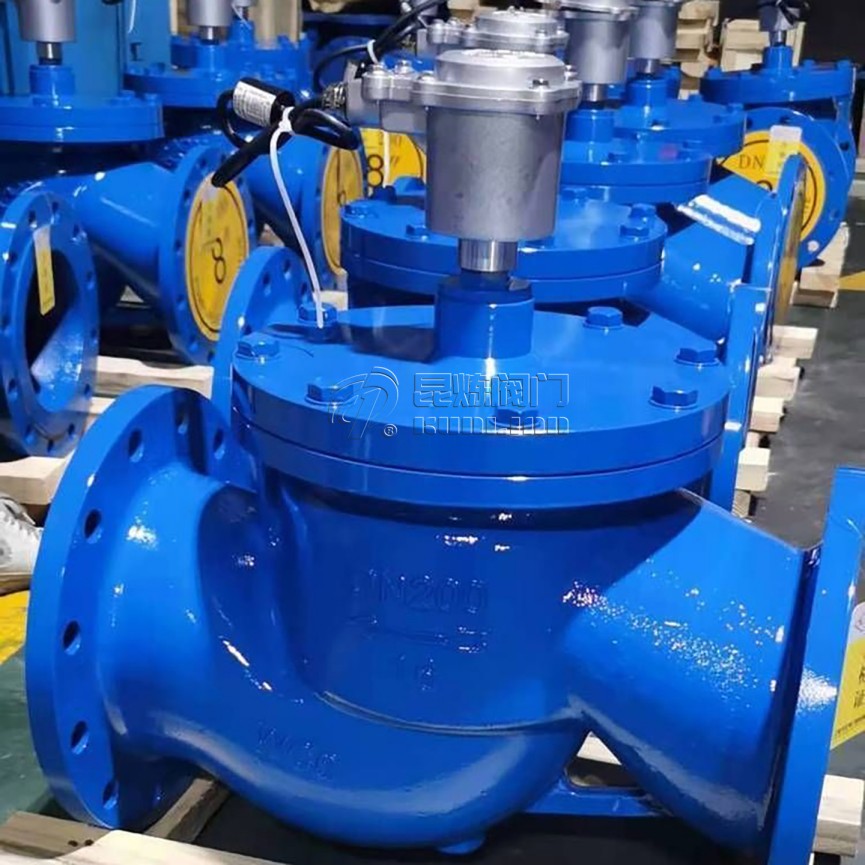

法兰电磁阀作为工业管道系统中的关键控制元件，通过法兰连接方式实现快速安装与密封。本文将从国际标准、压力等级、法兰类型等维度，解析法兰电磁阀的技术特点与应用场景。
一、法兰标准体系详解
| 标准体系 |
适用范围 |
典型规格 |
| ANSI法兰 |
美标体系 |
Class 150/300/600 |
| DIN法兰 |
欧标体系 |
PN10/16/25/40 |
| JIS法兰 |
日标体系 |
5K/10K/16K |
| GB法兰 |
国标体系 |
PN1.6/2.5/4.0MPa |
注：不同标准法兰的螺栓孔距、外径等尺寸存在差异，选型时需注意匹配性
二、法兰压力等级对照
Mpa与Class压力等级换算
- 2.0Mpa ≈ Class 150
- 5.0Mpa ≈ Class 300
- 10.0Mpa ≈ Class 600
选型建议：
- 低压系统（≤1.6MPa）选择PN16/Class 150
- 中高压系统（2.5-6.4MPa）选用PN25-6.4/Class 300-600
- 高压场景需特殊定制Class 900以上法兰
三、法兰结构类型对比
1. 平焊法兰（Slip-on）
- 特点：管道插入法兰后双面焊接
- 优势：成本低，安装便捷
- 局限：承压能力较弱（≤PN16）
2. 对焊法兰（Weld Neck）
- 特点：带颈部的坡口焊接结构
- 优势：耐高压（可达PN100）、抗震动
- 典型应用：石油化工、高温高压管道
3. 松套法兰（Lap Joint）
- 特点：法兰环与短管端可旋转
- 优势：便于管道对中，减少安装应力
- 适用场景：频繁拆卸的检修管路
四、法兰密封面形式
1. 突面（RF - Raised Face）
最常用形式，密封面高出法兰平面2-3mm，配套非金属垫片
2. 全平面（FF - Flat Face）
整个法兰面为平面，适用于软质垫片的低压工况
3. 环连接面（RTJ - Ring Joint）
带环形沟槽，配套金属环垫，用于Class 600以上高压系统
选型提示：腐蚀性介质建议选用PTFE包覆垫片的突面法兰
五、常见问题解答（FAQ）
Q1：ANSI法兰能否与DIN法兰直接连接？
不能。两者的螺栓孔距、外径等尺寸不同，需通过转换法兰或过渡接头实现连接。
Q2：PN16法兰的实际承压是多少？
在20℃水温下承压1.6MPa，但随温度升高需降额使用。
Q3：对焊法兰的颈部长度如何确定？
根据管道壁厚+3mm计算，具体参照ASME B16.5标准中的"WN"系列尺寸表。
Q4：法兰泄漏的常见原因有哪些？
- 螺栓预紧力不均匀（需按十字交叉顺序拧紧）
- 垫片老化或选型不当（如高温工况误用橡胶垫片）
- 法兰密封面有划痕（Ra≤3.2μm）
六、维护保养建议
- 定期检查：每6个月检查法兰螺栓扭矩（推荐值见GB/T 9124）
- 腐蚀防护：沿海地区建议选用316L不锈钢法兰+阴极保护
- 拆卸规范：
提示：电磁阀线圈的防护等级需与法兰材质匹配（如IP65级防护）
七、结语
选择法兰电磁阀需要综合考虑标准体系、压力等级、结构形式三个要素。建议根据实际工况参数（压力/温度/介质）选用对焊式ANSI Class 300或PN25 DIN标准法兰电磁阀，以确保系统稳定运行。
