安全型常开电磁阀工作原理相关

了解常开电磁阀

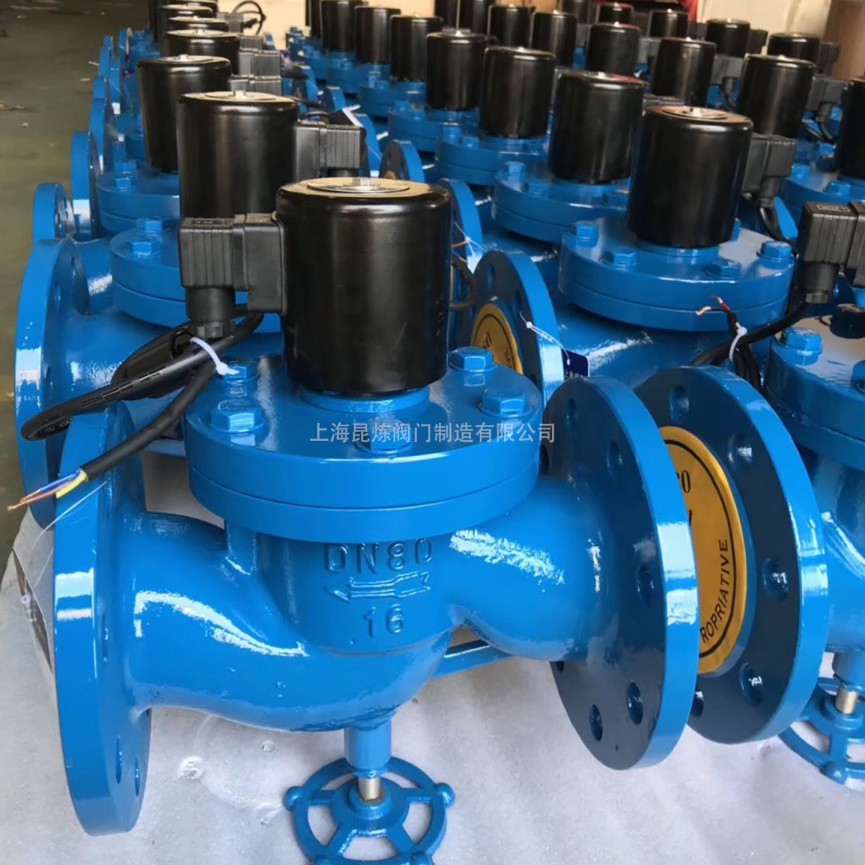

常开电磁阀（Normally Open Solenoid Valve）采用"失电保安全"的设计理念，在断电状态下自动保持开启通路，是石油化工、电力能源等领域的安全控制元件。产品具备断电自动开启、复位的机制。

工作原理

1. 通电关闭机制

• 电磁力作用：线圈通电产生≥25N的电磁力
• 力平衡设计：

  作用力	标准值	补偿措施
  电磁吸力	25-40N	双线圈冗余
  弹簧预紧力	15-20N	预紧力可调
  介质压力	≤10bar	压力平衡阀芯

2. 断电响应特性

• 开启响应时间：
  • 标准型：≤50ms
  • 紧急型：≤20ms（带液压加速器）
• 保持机构：
  1. 主弹簧提供开启力（20N±5%）
  2. 辅助弹簧防卡滞设计
  3. 自润滑导向套

安全功能设计

1. 故障安全系统

2. 紧急操作功能

• 手动超驰装置：
  • 机械解锁旋钮（旋转90°应急开启）
  • 可视位置指示
• 低功耗模式：
  • 保持功耗≤5W（DC24V）
  • 脉冲保持技术

性能参数

1. 电气特性

2. 机械特性

• 循环寿命：
  • 常规工况：高
  • 高频工况：较高
• 密封等级：
  1. 标准：ANSI Class IV
  2. 高要求：Class VI（零泄漏）

常见问题解答

Q1：如何确保断电时快速开启？

加速开启方案：

Q2：电磁力不足导致无法关闭怎么办？

故障排查流程：

1. 检查电源电压（≥85%额定）
2. 测量线圈电阻（±10%标称值）
3. 测试实际电磁力（≥25N）：
   • 使用弹簧秤测量阀杆拉力
   • 标准测试距离2mm

Q3：如何实现低功耗保持？

节能技术对比：

维护保养规范

1. 定期检测项目

2. 关键部件更换周期（视使用情况、环境因素而定）

• 主弹簧：1-3年
• 密封件：
  • NBR橡胶：1-3年
  • PTFE：1-5年

选型指南

1. 安全等级选择：
   • SIL1：一般流程控制
   • SIL3：安全系统
2. 特殊功能配置：
   • 防爆要求：Ex d IIC T6
   • 低温环境：-196℃专用型
