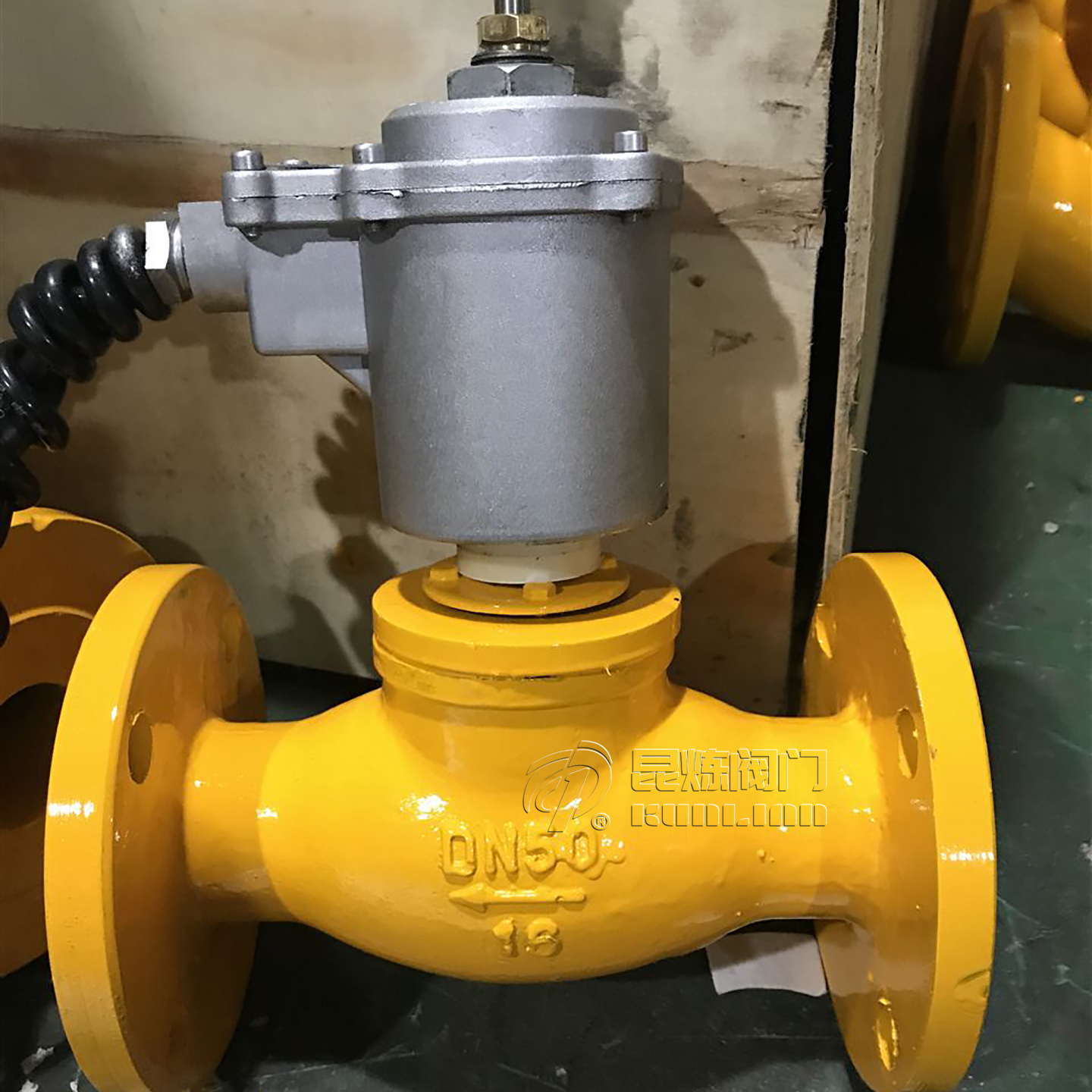

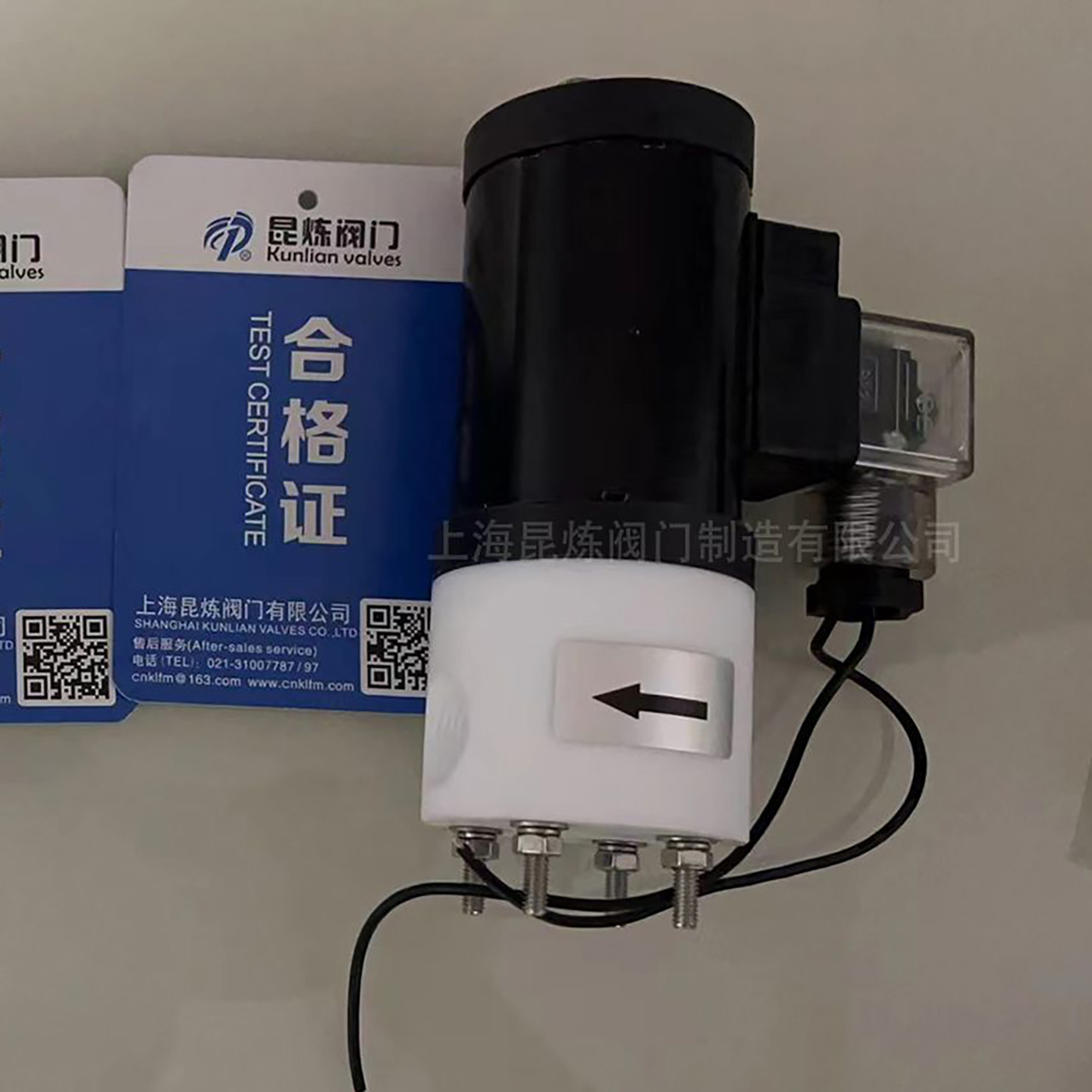

防爆电磁阀防爆结构设计

防爆技术

1. 防爆外壳设计

• 壳体材质：采用铝合金（抗拉强度≥160MPa）或316L不锈钢
• 壁厚标准：IEC 60079-1，壁厚≥3mm（ⅡB级）/4mm（ⅡC级）
• 防护等级：标配IP65，可选IP68水下工作版本

2. 特殊防爆结构

• 增安型(Ex e)设计：
  • 线圈温升控制在≤80K（环境40℃时）
  • 接线端子双重紧固结构
• 浇封型(Ex m)方案：
  • 环氧树脂浇封厚度≥3mm
  • 通过温度循环测试（-20℃~+60℃）

3. 关键组件防爆处理

• 防爆线圈组件：
  • F级绝缘（155℃）漆包线
  • 真空浸漆工艺，填充率≥95%
• 隔爆间隙控制：
  • ⅡB级：0.15-0.20mm
  • ⅡC级：0.10-0.15mm
  • 平面度≤0.01mm

技术参数

安装与维护

1. 安装规范

• 电缆连接：
  • 必须使用防爆电缆接头（防护等级≥IP54）
  • 电缆外径匹配密封圈规格（公差±0.5mm）
• 接地要求：
  • 接地电阻≤10Ω
  • 接地线截面积≥4mm2

2. 维护要点

• 定期检查：
  • 每6个月检查隔爆面状况（Ra≤6.3μm）
  • 每年测量线圈绝缘电阻（≥100MΩ）
• 密封维护：
  • 隔爆面涂抹防锈脂（NLGI 2级）
  • O型圈更换（氟橡胶材质）

常见问题解答

Q1：防爆电磁阀与非防爆阀的主要区别？

结构差异对比表：

Q2：如何判断防爆电磁阀的适用气体类型？

气体组别选择指南：

• ⅡA组（丙烷等）：
  • 可选Ex dⅡBT4
  • MESG≥0.9mm
• ⅡB组（乙烯等）：
  • 需Ex dⅡBT4及以上
  • MESG≥0.5mm
• ⅡC组（氢气等）：
  • 必须Ex dⅡCT6
  • MESG<0.5mm

注：MESG为最大实验安全间隙

Q3：防爆电磁阀安装时有哪些特殊要求？

关键安装要点：

• 区域划分确认：
  • 0区：仅允许Ex ia
  • 1区：允许Ex d/Ex e
  • 2区：可放宽至Ex n
• 布线规范：
  • 必须使用铠装电缆
  • 通过防爆安全栅连接控制系统
• 间距要求：
  • 与非防爆设备距离≥1m（水平）/0.5m（垂直）
  • 多台安装间距≥300mm

选型建议

• 介质特性：
  • 腐蚀性介质选择316L不锈钢阀体
  • 高粘度介质选配加热套（120W）
• 环境条件：
  • 低温环境（-40℃）选用特殊润滑脂
  • 潮湿环境选择IP68防护等级
• 认证要求：
  • 欧盟项目：ATEX认证（2014/34/EU）
  • 北美项目：UL/CSA认证
  • 国内项目：GB3836+防爆合格证
