电磁阀的结构原理、作用、单位换算

更新时间:2021-5-13 信息来源:电磁阀的结构原理、作用、单位换算

电磁阀的作用

电磁阀是利用电能流经线圈产生电磁吸力将阀芯(克服弹簧或自重力)吸引,分常开与常闭两类,通常用于切断油,水,气等物质的流通。配合压力,温度传感器等电气设备实现自动控制。

简单来讲电磁阀都是将电信号转成气的动作(就是信号的转换)。

电磁阀不但能够应用在气动系统中,在油的系统、水压的系统中也能够得到相同或者类似的应用,比如低功率不供油小型电磁换向阀,密封件不需供油,排出的气体不会污染环境,可用于食品、电子等行业。电磁阀与控制、计算机、电子相结合,已经能进行多种复杂的控制。比如可以把电磁阀应用在控制领域,应用在无线控制等方面。电磁阀正是因为能够用电磁进行控制,所以它能电子系统接口,这也是它得到应用的一个主要原因。

电磁阀的结构原理、作用、单位换算

电磁阀的结构原理

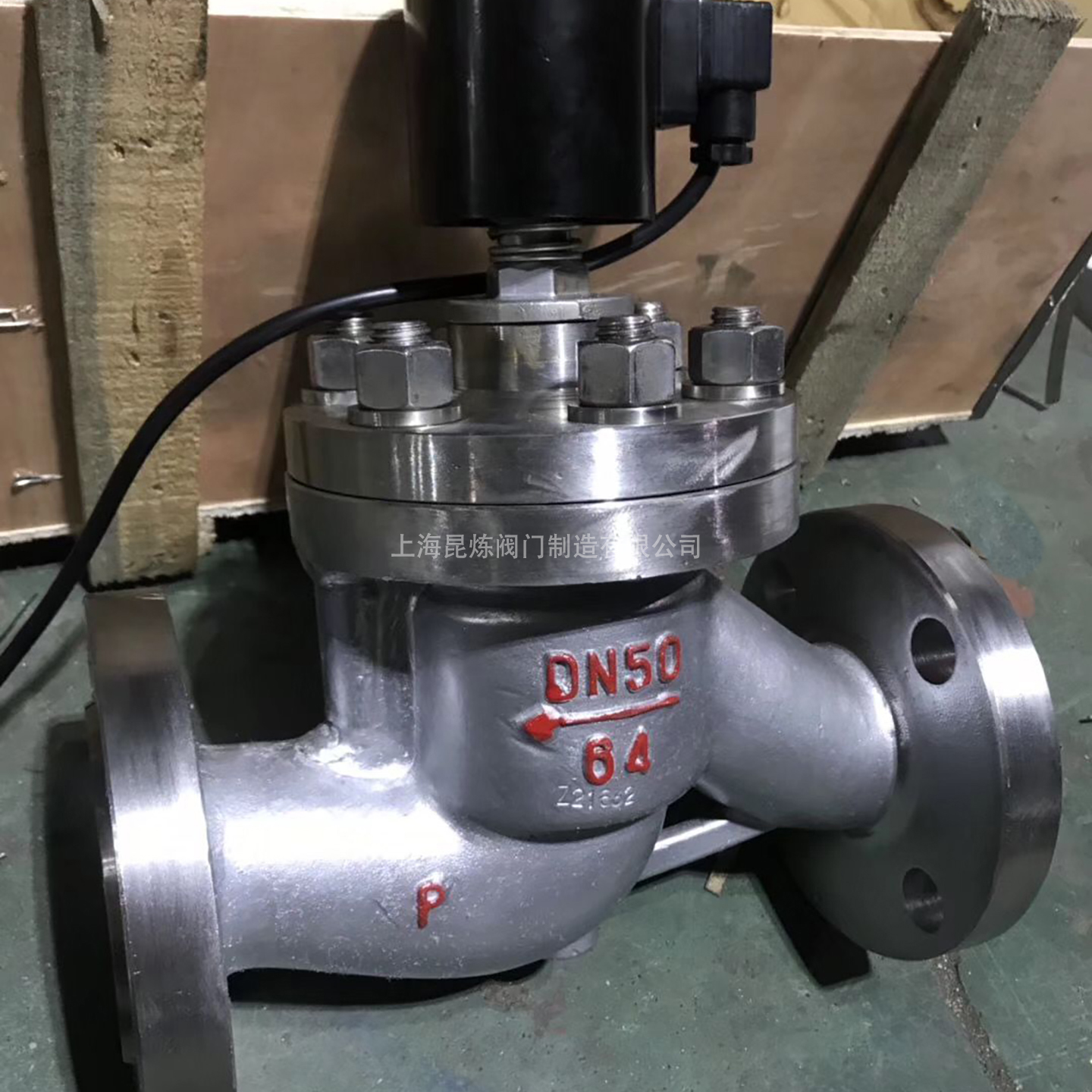

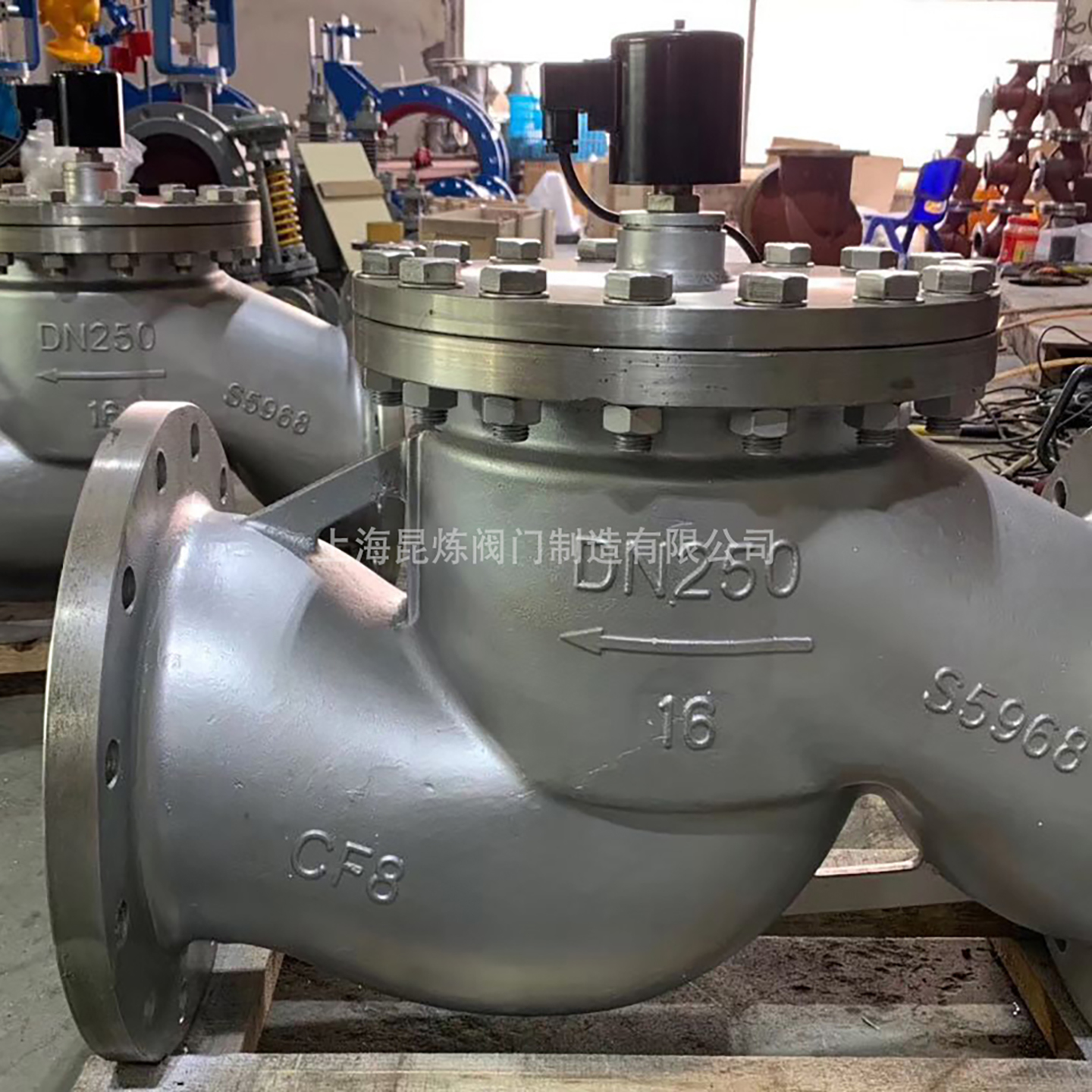

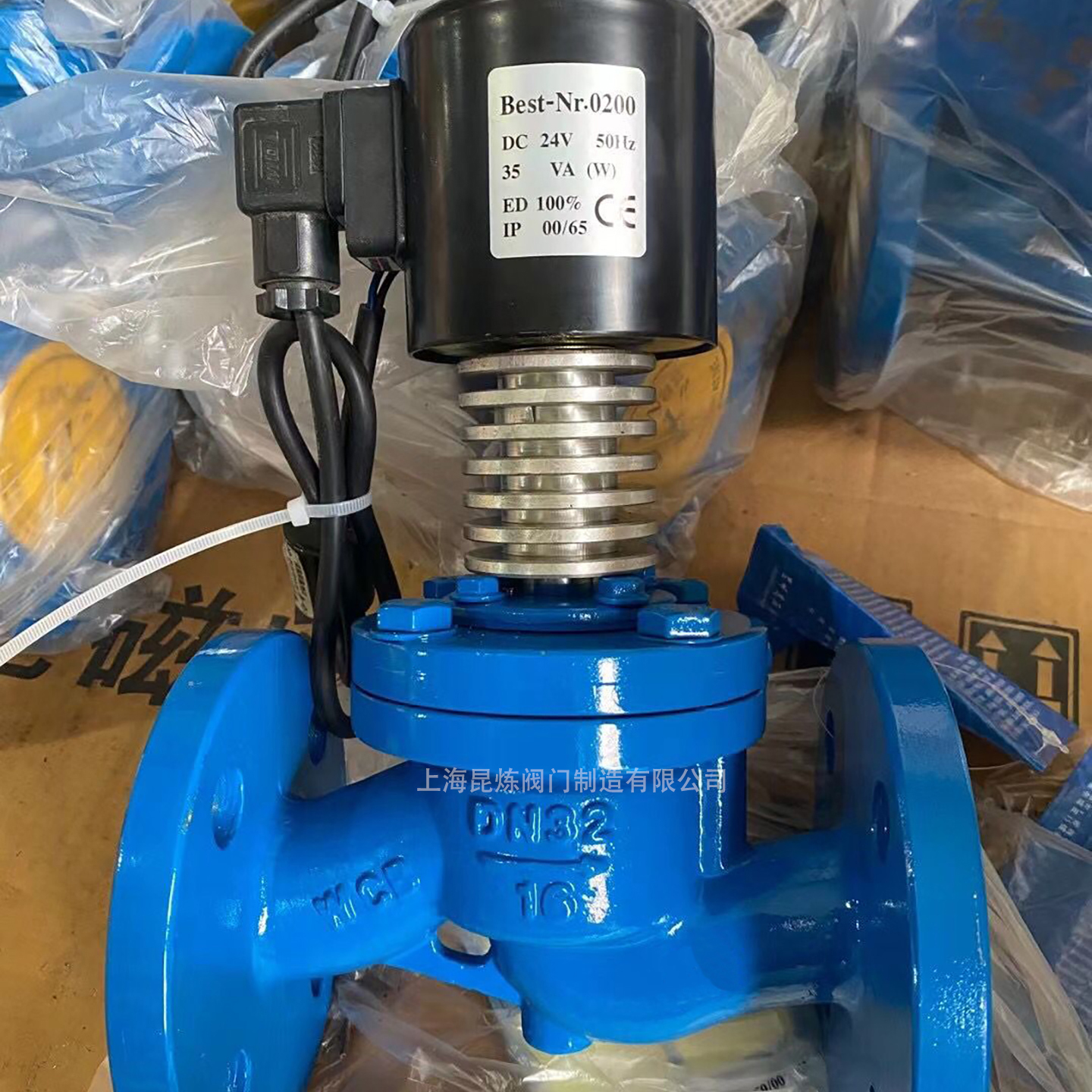

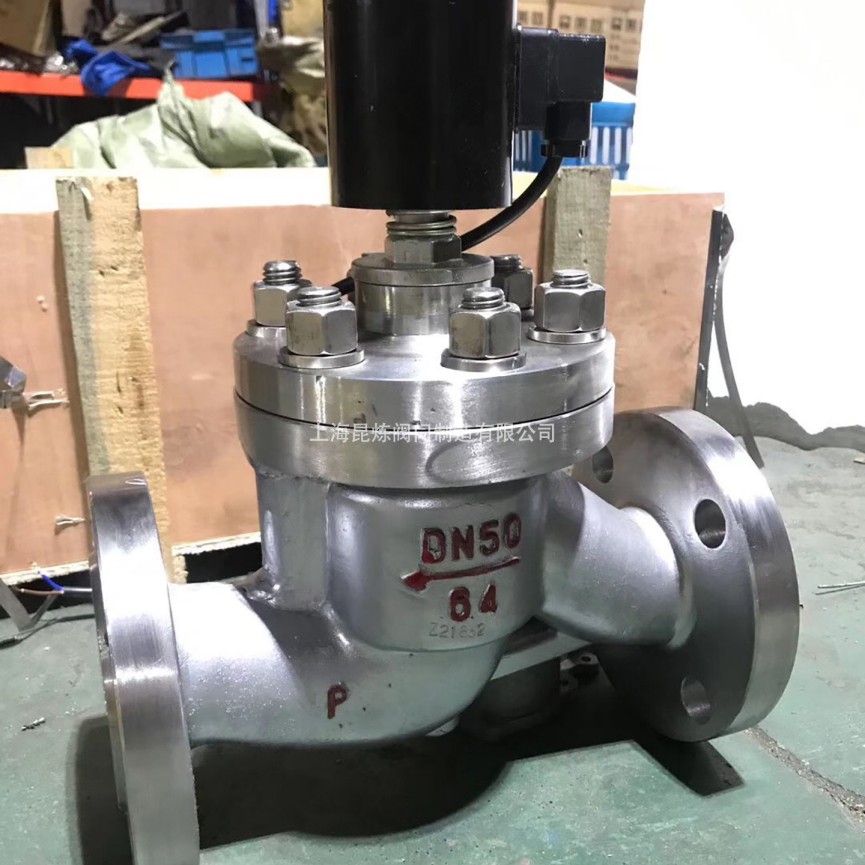

(1)先导式电磁阀

原理:通电时,电磁力把先导孔打开,上腔室压力下降,在关闭件周围形成上低而下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔进入上腔室在关闭件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。常开式原理正好相反。

特点:流体压力范围上限较高,可任意安装(需定制)但须符合流体压差条件。如RSP、PS、ZCZ等。

(2)直动式电磁阀

原理:电磁阀有常闭型和常开型两种。常闭型断电时呈关闭状态,当线圈通电时产生电磁力,使动铁芯克服弹簧力同静铁芯吸合直接开启阀,介质呈通路;当线圈断电时电磁力消失,动铁芯在弹簧力的作用下复合,直接关闭阀口,介质不通。结构简单,在零压差和微真空下正常工作。常开型正好相反。如小于φ6流量通径的电磁阀。

特点:在真空、负压、零压时能正常工作。

(3)分步直动式电磁阀

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先打开先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀和主阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:在零压差或真空、高压时亦能工作,但功率较大,要求须水平安装。如ZQDF、RSPS、2W等。

电磁阀常用压力单位换算

1kgf/cm2=1bar=0.1MPa=14.2233psi

1psi=51.7torr=0.069bar
